Diseño para el montaje: madera, hormigón y acero en un proyecto único

El edificio que Dquadro - engineering & architecture y Galloppini Legnami Srl han levantado en Piamonte es un ejemplo de arquitectura e ingeniería que se inscribe en el olimpo de la construcción híbrida italiana y europea.

En el corazón de Cuneo, entre las calles Bertolino y Bongioanni, las oficinas de la nueva sede de Dquadro se ubicarán en un edificio que es una prueba concreta de cómo el diseño avanzado y los materiales híbridos pueden responder a las necesidades de rapidez de construcción, preinstalación y respeto de las normas medioambientales que caracterizan la construcción contemporánea.

Madera y hormigón: el equilibrio perfecto para una arquitectura sostenible

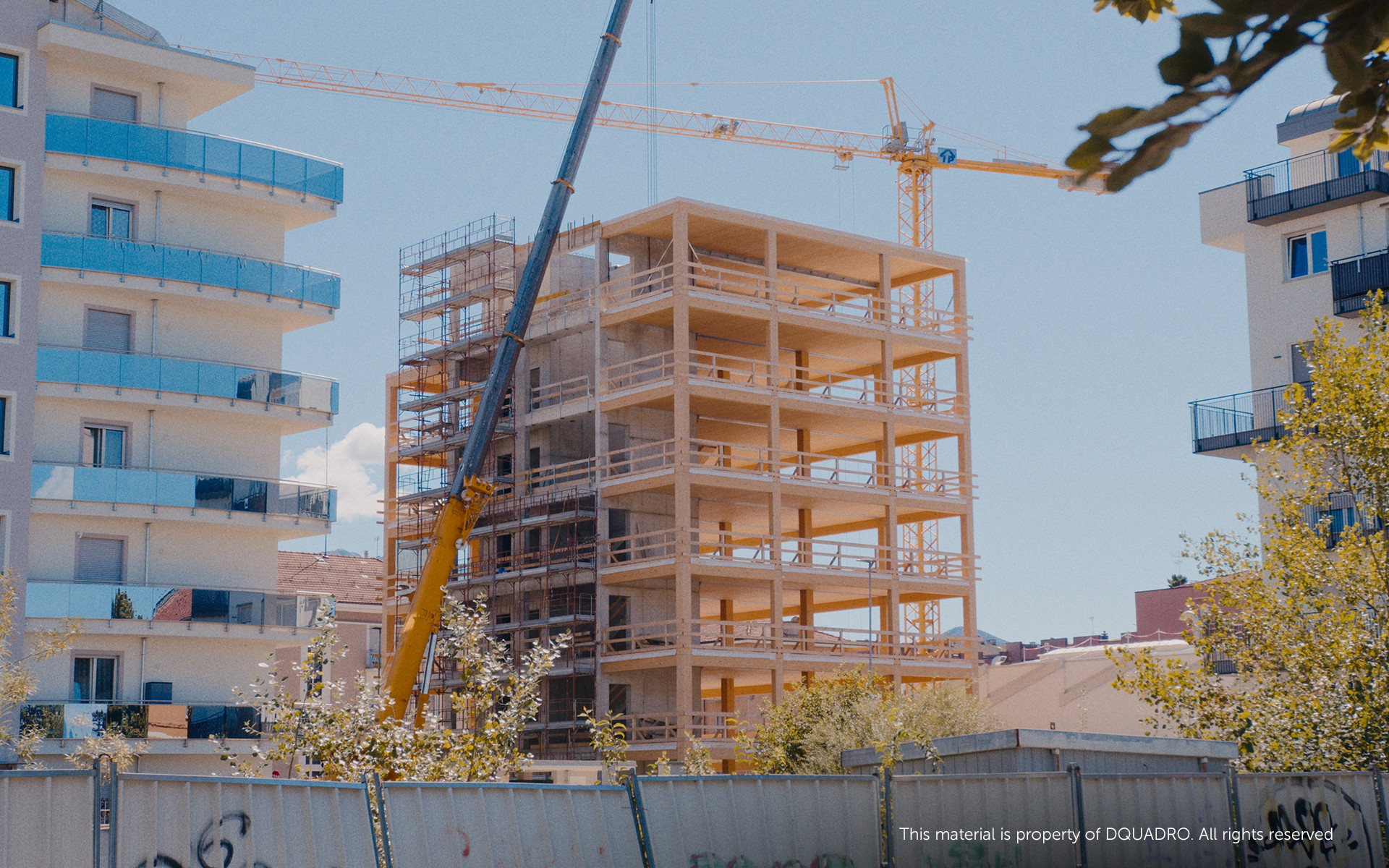

Siete plantas de 300 m² cada una, edificadas en 30 días. Este proyecto reúne todo lo que definirá el sector de la construcción en los próximos años: concepto arquitectónico, sostenibilidad de la intervención, diseño de estructuras híbridas, multipisos, ingeniería del sistema de fachadas y prefabricación.

De hecho, esta estructura de siete plantas integra acero, madera y hormigón y, aprovechando las características únicas de cada material, garantiza solidez, durabilidad y una reducción significativa del impacto ambiental.

El futuro es híbrido: combinar hormigón y madera para construcciones más eficientes

Combinar diferentes materiales, valiéndose de sus ventajas y reduciendo las debilidades de cada uno, dentro de un proceso monitorizado de producción industrial, es la mejor manera de garantizar la calidad de la construcción y ahorrar tiempo y dinero.

Detrás de este proyecto hay un enfoque centrado en aprovechar los puntos fuertes específicos de cada material. La madera laminada y los paneles de CLT, utilizados para las estructuras portantes y los forjados, ofrecen ligereza, elasticidad y aislamiento, lo que contribuye al balance ambiental del edificio. Por su lado, el acero proporciona resistencia y flexibilidad a las conexiones, mientras que el núcleo central de hormigón armado asegura estabilidad sísmica y robustez general. Finalmente, el hormigón y la madera no van por separado, sino juntos.

En este edificio, la hibridación tuvo que responder a importantes retos técnicos, a saber: la necesidad de respetar rigurosos requisitos de confort acústico, desacoplando precisamente los puntos de encuentro de los distintos materiales, la posibilidad de prefabricación, en los forjados y las fachadas, y la seguridad sísmica y contra incendios.

Estos aspectos requirieron soluciones integradas compatibles con el proceso industrial de construcción y con el cumplimiento de los plazos acordados.

Materiales y cifras que marcan la diferencia: diseño para el montaje y la prefabricación

Para construir el edificio se utilizaron 500 m³ de madera laminada y CLT, una cantidad impresionante, pero que, en la práctica, se regenera de forma natural en menos de diez minutos en los bosques austriacos.
Esta madera almacenó 380 toneladas de CO₂, lo que redujo significativamente la huella ecológica de la construcción.

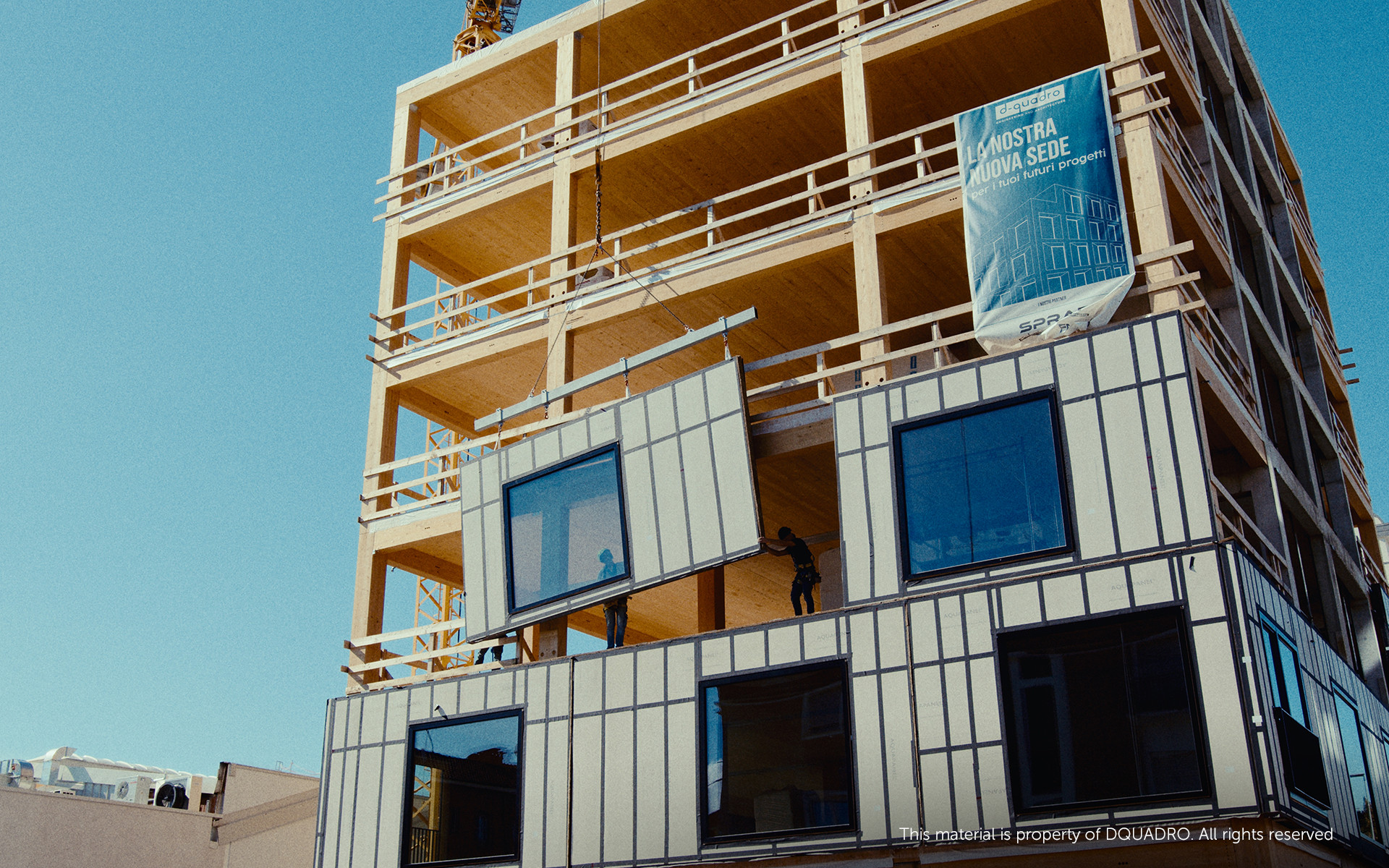

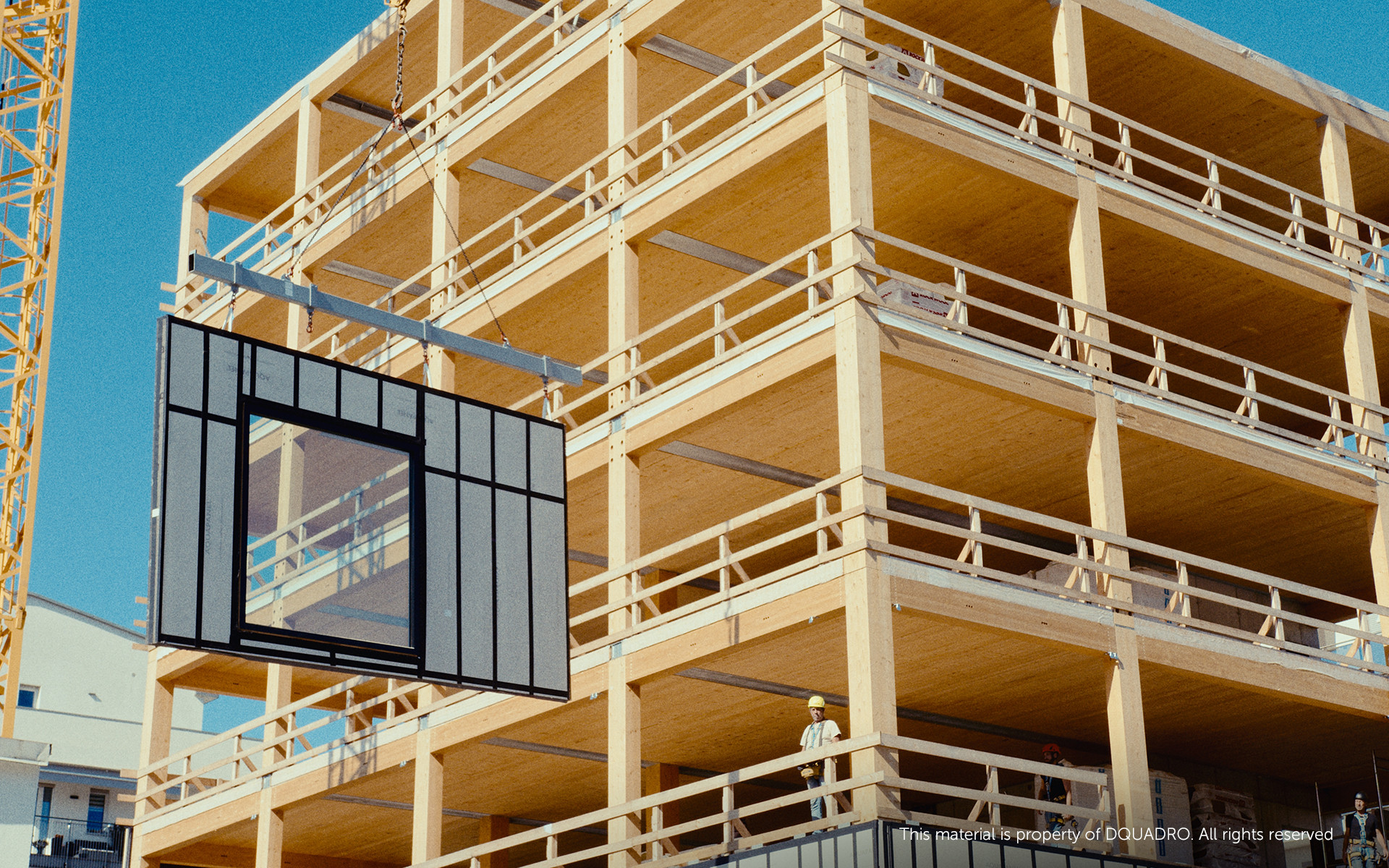

Para reforzar la estructura, se utilizaron 36.000 kg de acero en las vigas y las uniones, junto con 19.000 tornillos, 1.100 pernos y 1.000 pasadores, diseñados para garantizar conexiones duraderas y estables. Además, se montaron directamente en la obra 1.600 m² de paredes prefabricadas de madera, con lo cual se redujeron los tiempos de instalación sin afectar la precisión. El concepto de diseño para la fabricación y el montaje guió todo el proceso: incluso las escaleras prefabricadas de hormigón, montadas en tan solo siete días, contribuyeron a la eficiencia general del proyecto, ya que agilizaron el proceso sin sacrificar la seguridad ni la calidad de la construcción.

El papel de los socios en el éxito del proyecto

Detrás de la construcción de este edificio hay un equipo de empresas especializadas. Galloppini Legnami suministró la estructura de madera laminada y los paneles de CLT. Rothoblaas colaboró en el proyecto aportando tecnologías fundamentales para la fijación, la impermeabilización y el aislamiento acústico.


Finalmente, el diseño estructural, arquitectónico y de las instalaciones corrió a cargo de Dquadro, que integró todos los componentes del proyecto, resolviendo las complejidades del diseño y la construcción con un enfoque multidisciplinario.
Una prueba extraordinaria de cómo ser no solo portavoz, sino también ejemplo y motor de una nueva forma de construir.

Donde se construye el futuro, se necesitan soluciones de vanguardia.

Sin duda, se requieren soluciones clave para afrontar los desafíos técnicos de un edificio de este tipo. Los tornillos estructurales Rothoblaas, desarrollados para conexiones exigentes, aseguran solidez y precisión, reducen el riesgo de agrietamiento de la madera y garantizan la estabilidad en el tiempo, incluso en las uniones más críticas.

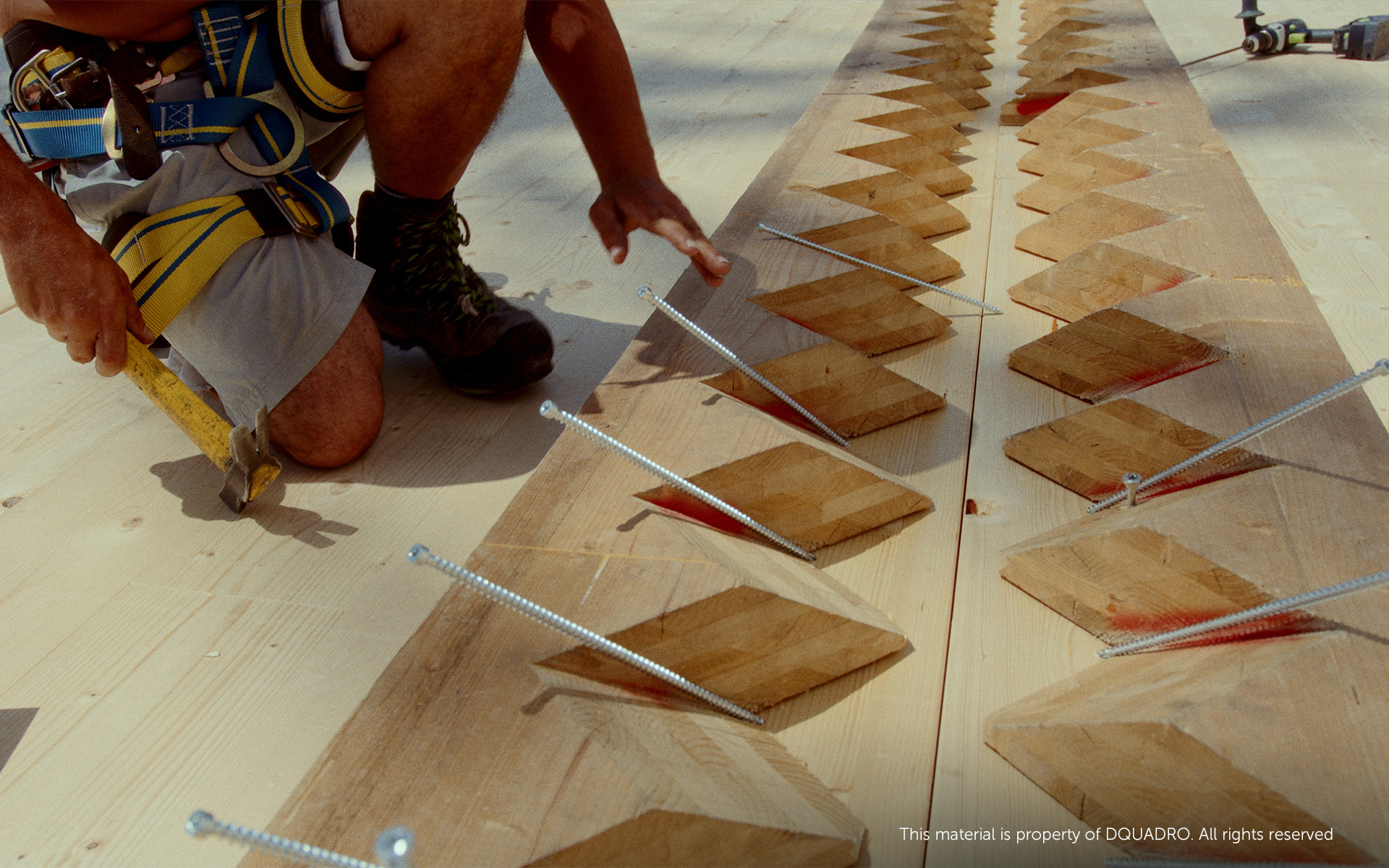

Un ejemplo son los tornillos VGZ, que facilitan instalaciones rápidas y permiten uniones ocultas y que, en este caso, se usaron en diferentes partes del edificio gracias a la amplia gama de tamaños. Con VGZ también se garantiza la protección contra el fuego y la idoneidad sísmica. En cambio, HBS PLATE se utilizó en todas las conexiones acero-madera.



Por muy rápidas que sea la construcción de un edificio, el montaje representa siempre una fase crítica durante la cual hay que proteger la madera. DEFENSE ADHESIVE realizó perfectamente esta función y garantizó una excelente protección de los elementos constructivos de madera durante las fases de transporte y de construcción.

Con su gramaje ligero de 200 g/m² de espesor, esta lámina autoadhesiva se aplica de manera rápida y sencilla y, además, resiste perfectamente a la abrasión y a las pisadas.
Y por si todo esto fuera poco, una vez colocada es casi invisible.

Fue la opción perfecta para evitar que las condiciones climáticas afectasen la durabilidad de la estructura, ya que, gracias a su formulación de vanguardia, es altamente resistente a los agentes atmosféricos y garantiza una protección durante 12 semanas.

Para mejorar el confort acústico interno, se instalaron bandas resilientes en la estructura, en la interfaz entre los pilares, lo que garantiza un rendimiento acústico óptimo y mejora la futura vida en la vivienda.
Soluciones como XYLOFON, la banda resiliente que garantiza el máximo aislamiento acústico, ya que permite resolver el problema del ruido estructural y es adecuada para CLT, LVL, acero y hormigón, permitieron desacoplar los puntos de transmisión de vibraciones entre los pilares y los forjados.

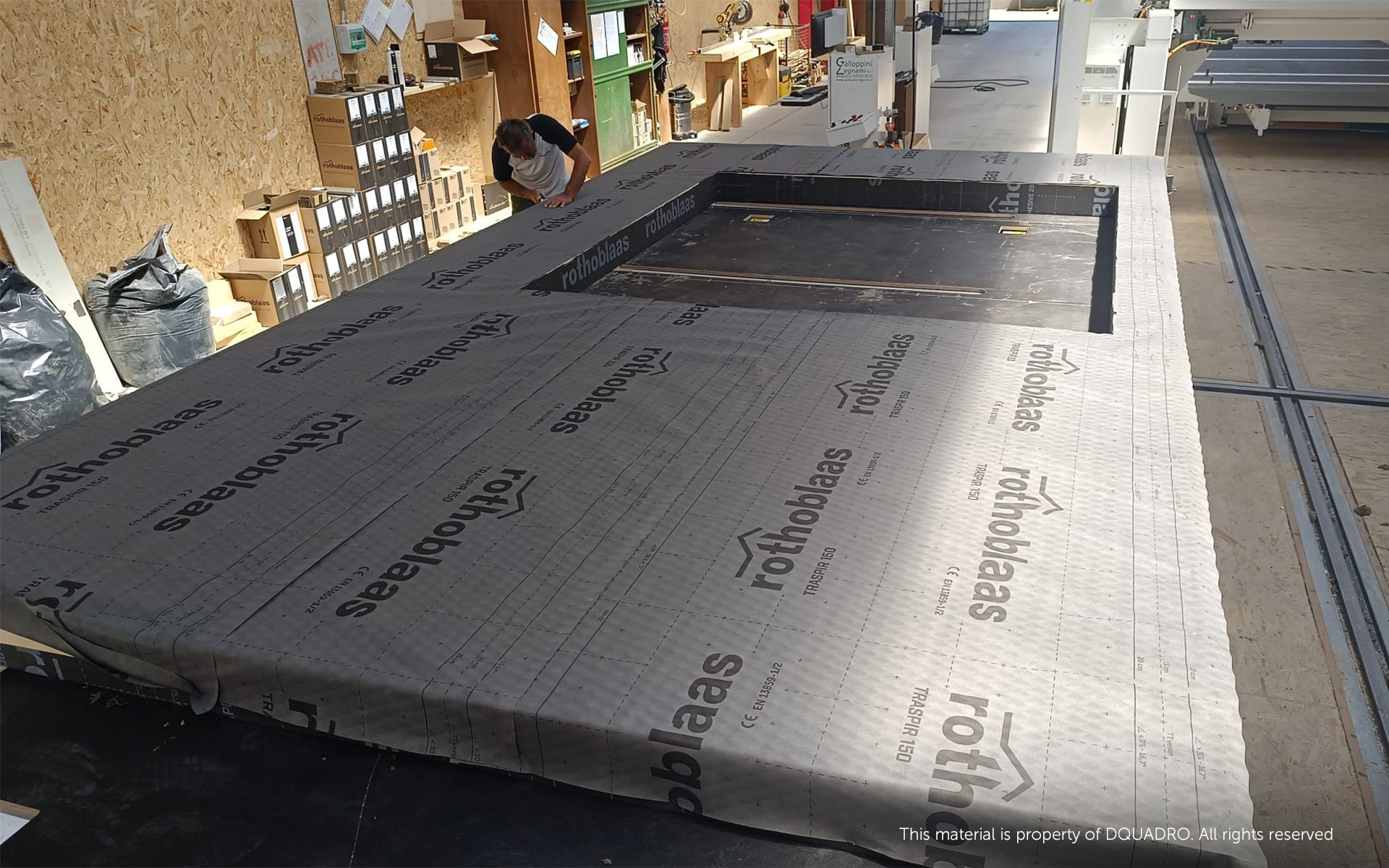

En un proyecto tan detallado como este, nada se dejó al azar: así, la estanquidad al aire está garantiza por las láminas Rothoblaas, como TRASPIR 150, la lámina altamente transpirable que, al evitar que el aire pase de forma incontrolada, protege la estructura contra la entrada de corrientes frías en invierno o calientes en verano.

Rothoblaas también suministró placas y escuadras ocultas, como ALUMAXI, utilizadas en las conexiones viga-pilar, y productos de roscado métrico para realizar conexiones y uniones, barras roscadas, tuercas y arandelas de la serie MET.

Precisión y sencillez: el valor añadido del BIM

La construcción de esta estructura, que fue muy precisa y perfectamente calculada, se distinguió también por el uso del software BIM Revit, que permitió integrar todas las fases de diseño y construcción.

 Gracias a esta herramienta, los equipos implicados –desde los diseñadores hasta los instaladores– pudieron trabajar con datos precisos y actualizados, lo que redujo al mínimo los errores y garantizó el cumplimiento de los plazos establecidos.

Las bibliotecas de objetos BIM -Building Information Modeling- de componentes de fijación, impermeabilización, acústica y sistemas anticaída de Rothoblaas se pueden descargar en diferentes formatos aquí y están listas para añadirse fácilmente a cualquier proyecto.

Un ejemplo para el futuro de la construcción

Gracias a la sinergia entre materiales, tecnologías y competencias, la nueva sede de y para Dquadro es la respuesta perfecta a las necesidades actuales y sienta las bases de una nueva visión de la construcción: más eficiente, sostenible y atenta a los detalles técnicos.
Un resultado que es fruto de una planificación meticulosa y de la colaboración entre todas las partes implicadas que, juntas, han superado el mayor desafío: demostrar a constructores, contratistas y diseñadores que ya hoy es posible construir edificios más sostenibles gracias al uso de la madera, cada vez más hibridada con otros materiales.

Todos los productos Rothoblaas para estructuras híbridas, prefabricación y diseño para el montaje se han reunido en un catálogo: “Placas y conectores para madera, hormigón y acero” que puedes consultar aquí.
