Fijación al suelo: una historia por reescribir entre la madera y el hormigón

En las construcciones modernas, el encuentro entre el hormigón y la madera representa un momento crucial. Unir estos dos materiales significa hacer convivir mundos distintos con tolerancias y métodos de construcción muy diferentes. Por un lado, tenemos el hormigón, que se presta a trabajos con tolerancias amplias, a menudo del orden de centímetros.
Por el otro, la madera, que requiere una precisión milimétrica.
Esta diferencia puede generar desafíos importantes durante la fase de instalación, sobre todo cuando se trata de la fijación al suelo.

La fijación al suelo, o la conexión entre las paredes de madera y los cimientos de hormigón, es crucial, ya que puede determinar la durabilidad y la estabilidad de toda la estructura.
Para facilitar el trabajo de los carpinteros y de los instaladores, se necesitan sistemas que permitan gestionar de forma inteligente las tolerancias con el fin de mejorar la eficiencia de la obra y garantizar construcciones sólidas y duraderas.


Se requieren sistemas innovadores para gestionar las tolerancias

La gestión de los márgenes de error entre la madera y el hormigón es un punto crítico que debe abordarse incorporando nuevos procesos de construcción, es decir, opciones que permitan gestionar inteligentemente este problema, antes, durante e incluso después de la fase de instalación.

Sistemas como los propuestos en el nuevo catálogo de Rothoblaas “Placas y conectores para madera, hormigón y acero” no solo permiten organizar las obras de manera más eficiente, sino que también garantizan una mejor gestión de las tolerancias entre la estructura de madera y la base de hormigón.

Todo el capítulo dedicado a la fijación al suelo responde a la pregunta “¿Cómo facilitar el trabajo de los operarios que deben colocar paredes de madera sobre hormigón no siempre perfecto?”.

La respuesta de Rothoblaas es fruto de la investigación y el desarrollo. Productos como ALUSTART, TITAN DIVE y UP LIFT representan una alternativa inteligente para gestionar el conflicto entre los dos materiales.

¿Se puede tener una fijación al suelo sin durmiente?

Hay muchos puntos críticos en la fijación al suelo sin base de cemento y todos requieren comprender bien las dinámicas estructurales y las soluciones técnicas aplicables.

De hecho, sin durmiente, la estabilidad de la estructura depende completamente de la eficacia de la fijación al suelo. La falta de un soporte continuo y rígido puede causar problemas de deformación e inestabilidad, sobre todo en condiciones de cargas elevadas o en presencia de fuerzas laterales.

Otro tema delicado es el de la protección contra la humedad.
Es esencial prevenir la infiltración de agua desde el suelo, que perjudica la durabilidad de la construcción, y también asegurar el aislamiento térmico para evitar puentes térmicos.

ALUSTART: la celebridad multitarea

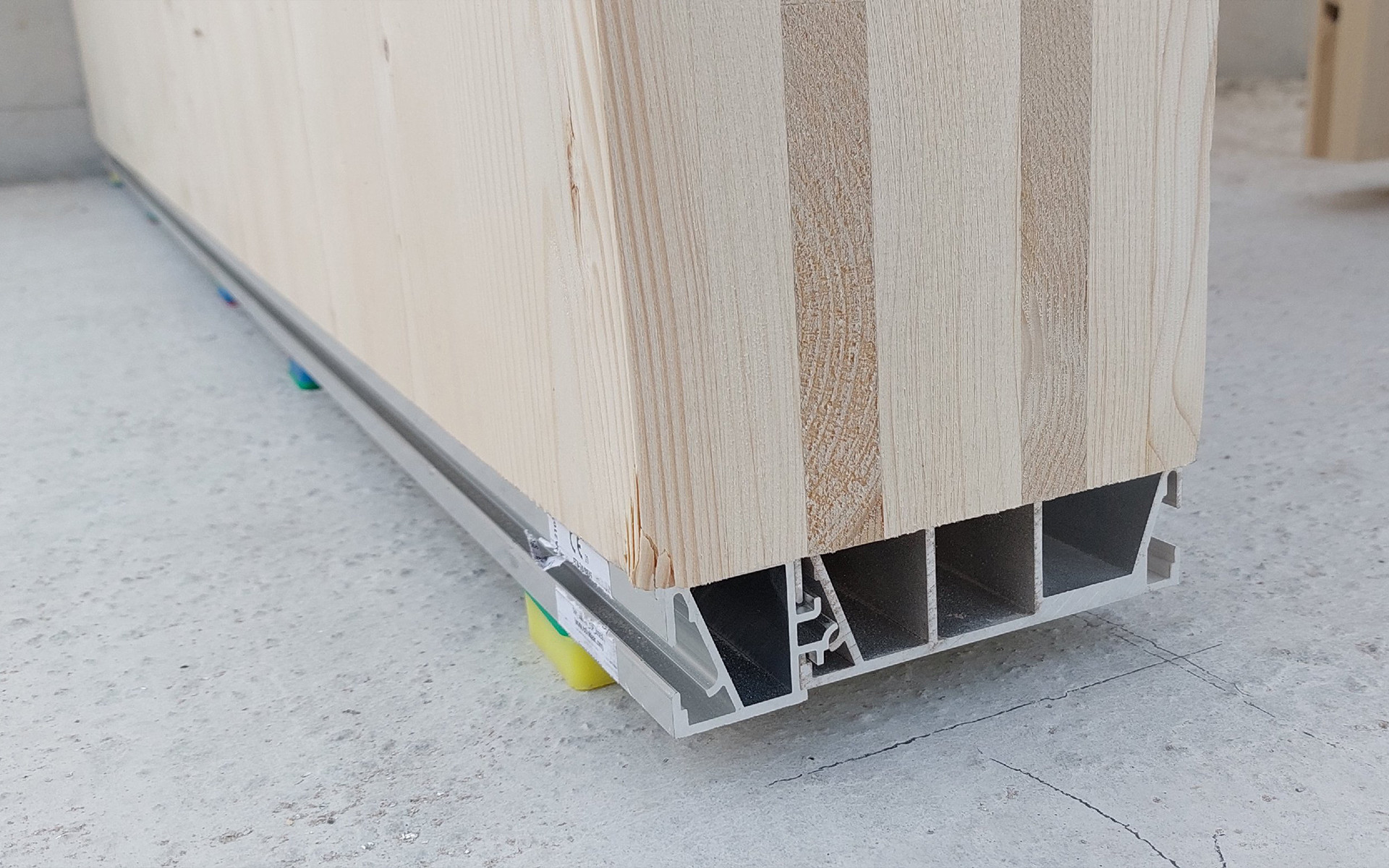

El sistema ALUSTART es uno de los más apreciados entre los ya presentes en la oferta Rothoblaas. Se trata de un sistema de aluminio para la fijación al suelo de edificios, marcado CE según ETA-20/0835.

ALUSTART puede transferir los esfuerzos de corte, tracción y compresión a los cimientos, con lo cual garantiza una base sólida y estable para las paredes de madera.

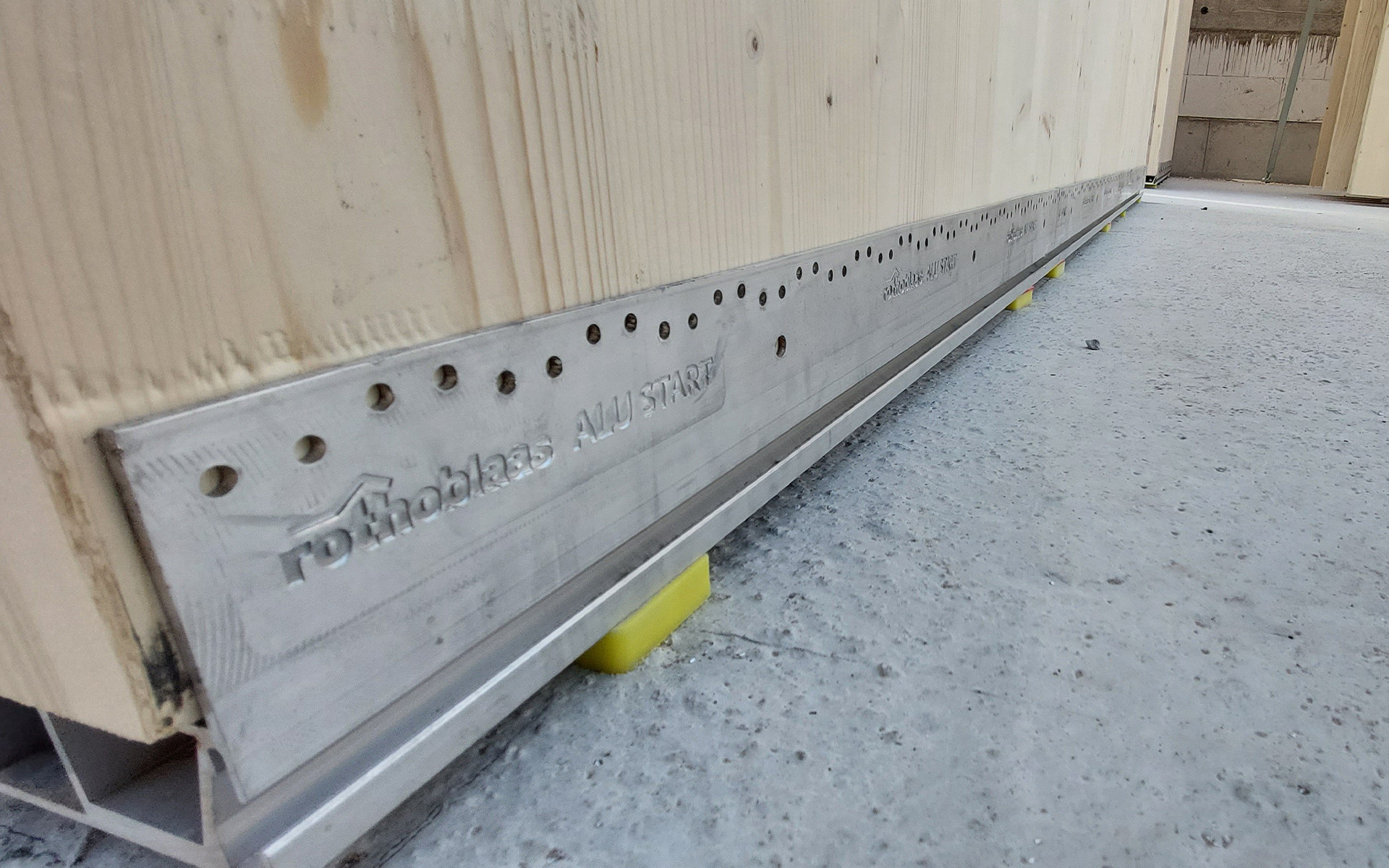

Gracias a las correspondientes plantillas de montaje, el nivel de la superficie de colocación es fácil de regular, lo que permite una "nivelación" precisa y rápida de todo el edificio.

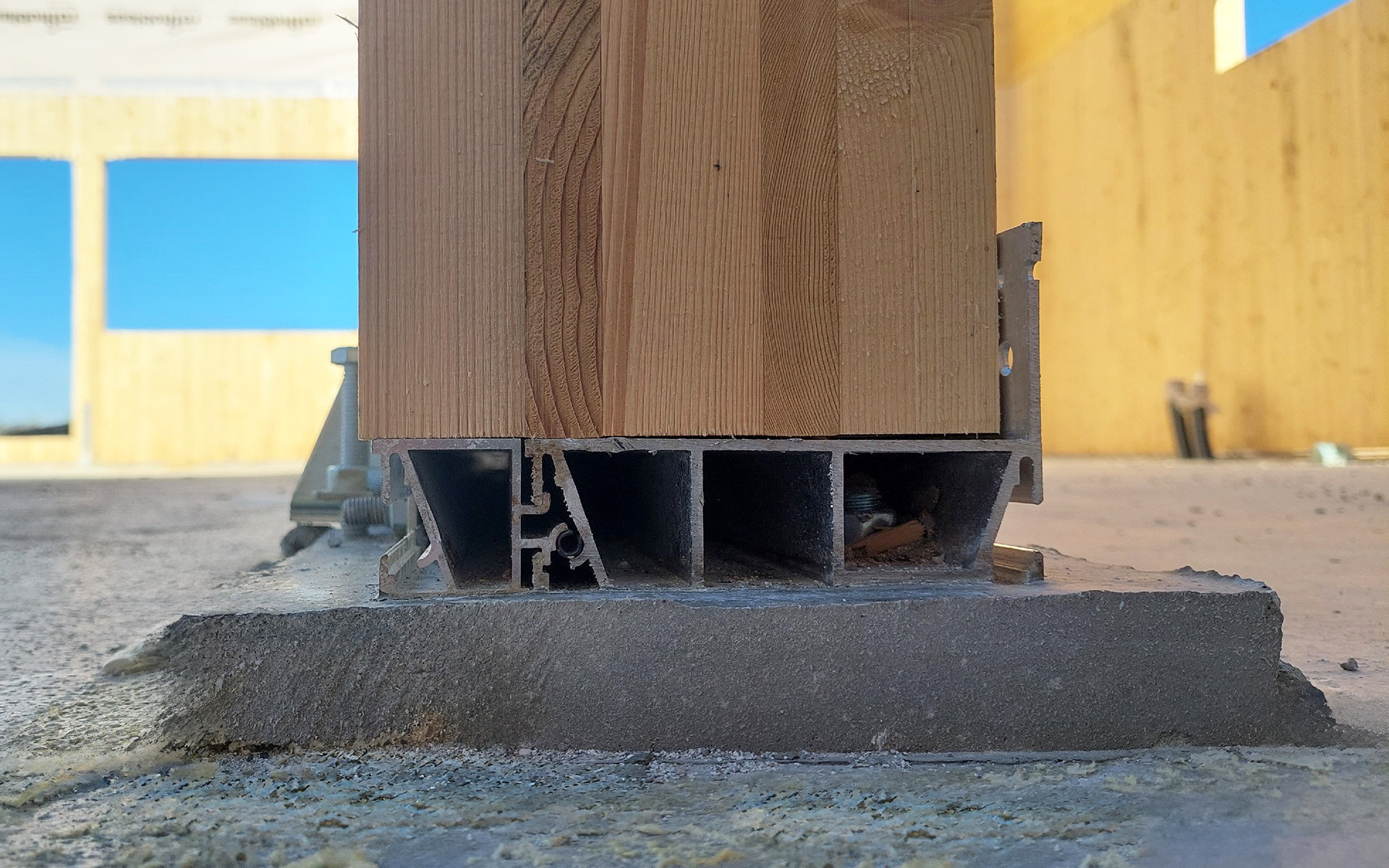

Este sistema elimina el contacto directo entre los paneles de madera (CLT o timber frame) y la subestructura y, en consecuencia, garantiza una excelente durabilidad de la fijación al suelo del edificio.

Cuando el durmiente se realiza antes de colocar las paredes

Normalmente, el durmiente de hormigón se realiza antes de colocar las paredes: por lo tanto, las tolerancias geométricas del durmiente pueden ser incompatibles con la precisión necesaria para instalar las paredes de madera. Esto puede causar problemas de alineación y estabilidad, que requieran alternativas para gestionar estas tolerancias de manera eficaz.

TITAN DIVE: uno nuevo significado para la palabra tolerancia

El sistema TITAN DIVE es una de las novedades destacadas de Rothoblaas y ofrece una solución eficaz para estas situaciones.
Utilizando tubos corrugados y angulares especiales, el sistema permite una tolerancia de 22 mm en cada dirección y una inclinación de ±13°. Esto ofrece la máxima libertad de colocación de las paredes de madera y evita tener que perforar el soporte de hormigón con lo cual se ahorra tiempo en la obra.

TITAN DIVE es ideal para fijar paredes, vigas o pilares de madera en el hormigón, ya que garantiza elevadas resistencias mecánicas y altas tolerancias relativas entre los cimientos de hormigón y la estructura a lo largo de los tres ejes principales (x, y, z) y rotaciones en el plano horizontal (α).

El uso de este sistema universal de anclaje a los cimientos, preinstalado en la colada de hormigón, permite obtener un excelente compromiso para reducir los riesgos relacionados con errores de alineación y disponer de fases constructivas independientes, como en la mayoría de aplicaciones disponibles actualmente.

¿Y si el durmiente se realiza después de colocar las paredes?

Cuando el durmiente se realiza después de colocar las paredes, es posible adoptar diferentes soluciones. En este caso, es necesario garantizar que las paredes de madera sean estables y se mantengan bien alineadas antes y durante el hormigonado. Se requieren soportes que permitan sostener el peso de las paredes, levantándolas del suelo lo suficiente para poder construir después la base de hormigón.

UP LIFT: el sistema rompedor para la colocación sobreelevada de los edificios

El sistema UP LIFT de Rothoblaas revoluciona la manera de construir con madera: primero se coloca el edificio y, luego, se realiza el soporte de hormigón.

Esta novedad, presentada junto con el nuevo catálogo, ofrece la máxima libertad a la hora de colocar las paredes sobre los cimientos de hormigón armado.

Los soportes UP LIFT sostienen el peso del edificio hasta que se termina el durmiente y resisten la tracción y el corte por fuerzas debidas a terremotos o vientos.

No solo resuelve los problemas de alineación, garantizando una conexión eficaz entre el diafragma horizontal y las paredes, sino que también representa un recurso para la rehabilitación estructural.

En caso de paredes dañadas por la presencia de humedad, es posible utilizar UP LIFT interviniendo por sectores con el corte de la pared y la realización del durmiente de hormigón.

Las soluciones Rothoblaas en el nuevo catálogo

El nuevo catálogo de Rothoblaas es el resultado de años de investigación y desarrollo destinados a satisfacer las necesidades de los profesionales que cada día se ven obligados a mediar entre los dos mundos de la construcción: el clásica y el de madera. La simplificación de la fijación al suelo es solo uno de los objetivos que pretende alcanzar.

Con productos como ALUSTART, TITAN DIVE y UP LIFT se desea mejorar toda la eficiencia de la obra, garantizando una gestión de las tolerancias impensable hasta ahora y asegurando una construcción sólida y duradera.

Todos los datos y muchos más

Hojeando el catálogo encontrarás todo lo necesario para conocer e incorporar a tus proyectos soluciones como ALUSTART, TITAN DIVE y UP LIFT: datos, instrucciones de instalación, sistemas de fijación y tablas.
