Conexiones para columnas y pilares de madera en edificios de varios pisos

En los últimos años, la madera, especialmente en forma de CLT, LVL y laminada, se ha consolidado como un material estrella en la construcción, también en los proyectos de gran tamaño y multipisos.
Sin embargo, ante la creciente demanda de rapidez y precisión en las obras, sobre todo en edificios de grandes volúmenes o de licitaciones públicas cuyos plazos de construcción son reducidos, quien trabaja en este tipo de construcciones se enfrenta continuamente a problemas relacionados con la necesidad de inventar, o reinventar, sistemas de conexión e instalación que agilicen los trabajos y simplifiquen la vida de los obreros.

¿La solución? Aprovechar los nuevos enfoques constructivos, como el Design for Assembly o la prefabricación, que permiten acelerar los trabajos en las obras, reducir los errores y garantizar instalaciones más precisas y seguras.

En este contexto, las conexiones preinstaladas en fábrica pueden responder fácilmente a los requisitos de resistencia perseguidos por los proyectistas y, al mismo tiempo, a los de adaptabilidad y practicidad que necesitan los constructores, sobre todo en estructuras de madera que deben competir, o colaborar, con las de hormigón o acero.

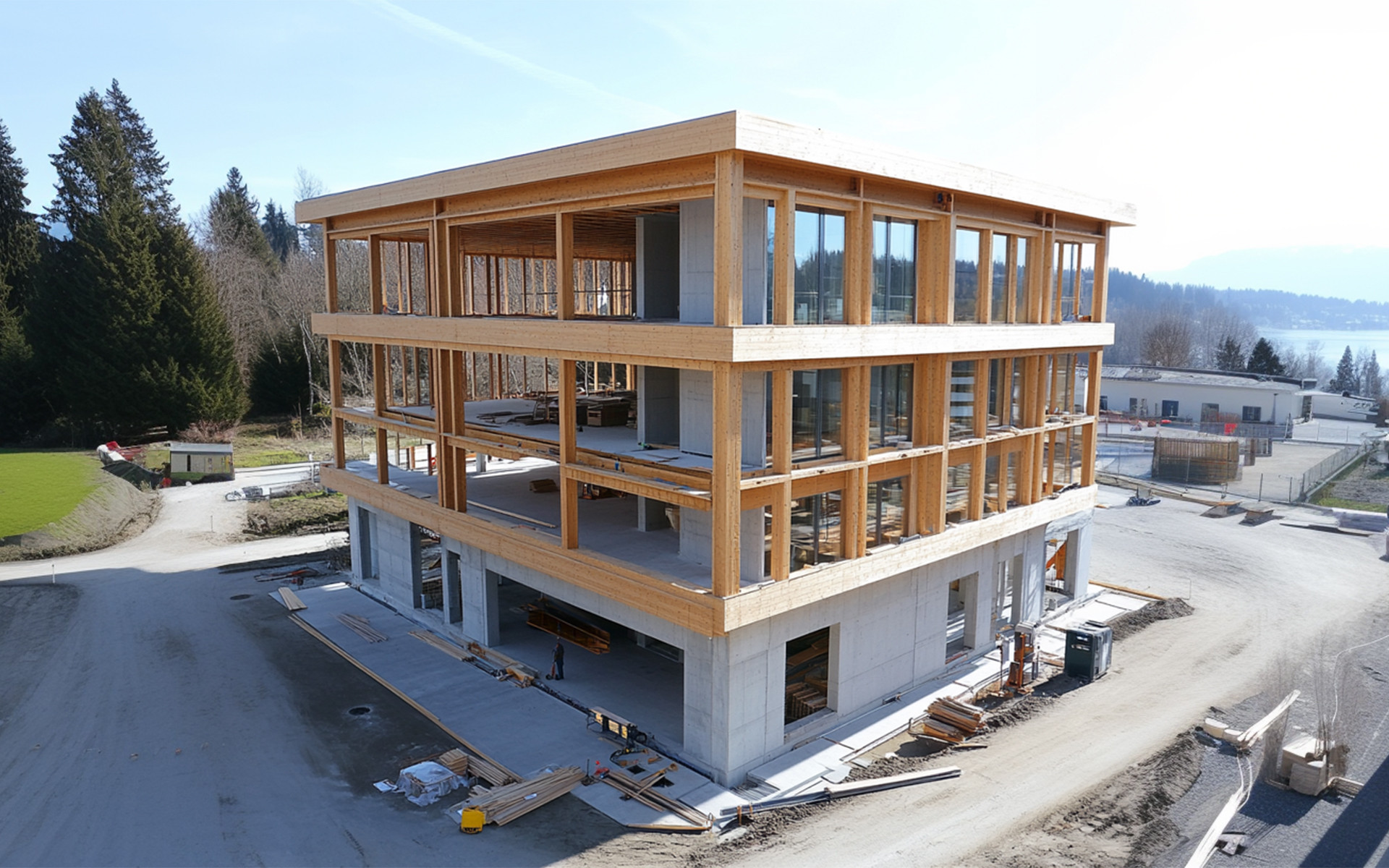

Conexiones en los edificios multipisos de madera

Tradicionalmente, los grandes edificios multipisos, hechos de hormigón armado o acero, utilizan el sistema “de entramado” en el que los pilares y las vigas sostienen grandes forjados que permiten crear espacios internos sin limitaciones estructurales. En un esfuerzo por competir con estas estructuras, las construcciones de madera están adoptando un sistema similar, conocido como “post and beam” (viga y pilar). Desde esta perspectiva, la madera requiere soluciones técnicas especiales para garantizar la eficiencia en términos de:

• Rapidez de instalación: las conexiones de madera necesitan sistemas que puedan montarse rápidamente para ahorrar tiempo en las obras, sobre todo en los proyectos de grandes dimensiones.

• Tolerancias y precisión: las estructuras de madera deben cumplir con tolerancias específicas, debido a las variaciones dimensionales naturales del material.

• Desmontaje: la sostenibilidad es un valor intrínseco de la construcción de mass timber y, por ello, poder desmontar las estructuras al final de su vida útil es un requisito imprescindible para gestionar los recursos de forma óptima.

La prefabricación es la clave

Con respecto a otros materiales, la construcción de madera puede ser competitiva si se aprovechan sus puntos fuertes intrínsecos, entre los que destaca la posibilidad de prefabricación.

La clave del potencial de este sistema es la posibilidad de poder preinstalar las conexiones en paredes, forjados, vigas y pilares para, luego, realizar una rápida conexión en la obra con sistemas sencillos, rápidos y a prueba de errores.

Recientemente, en Rothoblaas hemos desarrollado una nueva familia de soluciones para las conexiones de vigas y columnas, utilizando tornillos todo rosca para el premontaje de los conectores en fábrica y simples pernos para conectarlos entre sí en la obra.

De este modo, las operaciones de ensamblado en la obra son más similares a las realizadas habitualmente en los edificios de acero o de hormigón.

Resistencia, facilidad de montaje y precisión: las gamas ALUMEGA, RADIAL y RING se han diseñado para permitir una prefabricación óptima y, por consiguiente, mejorar la eficiencia general de la obra.

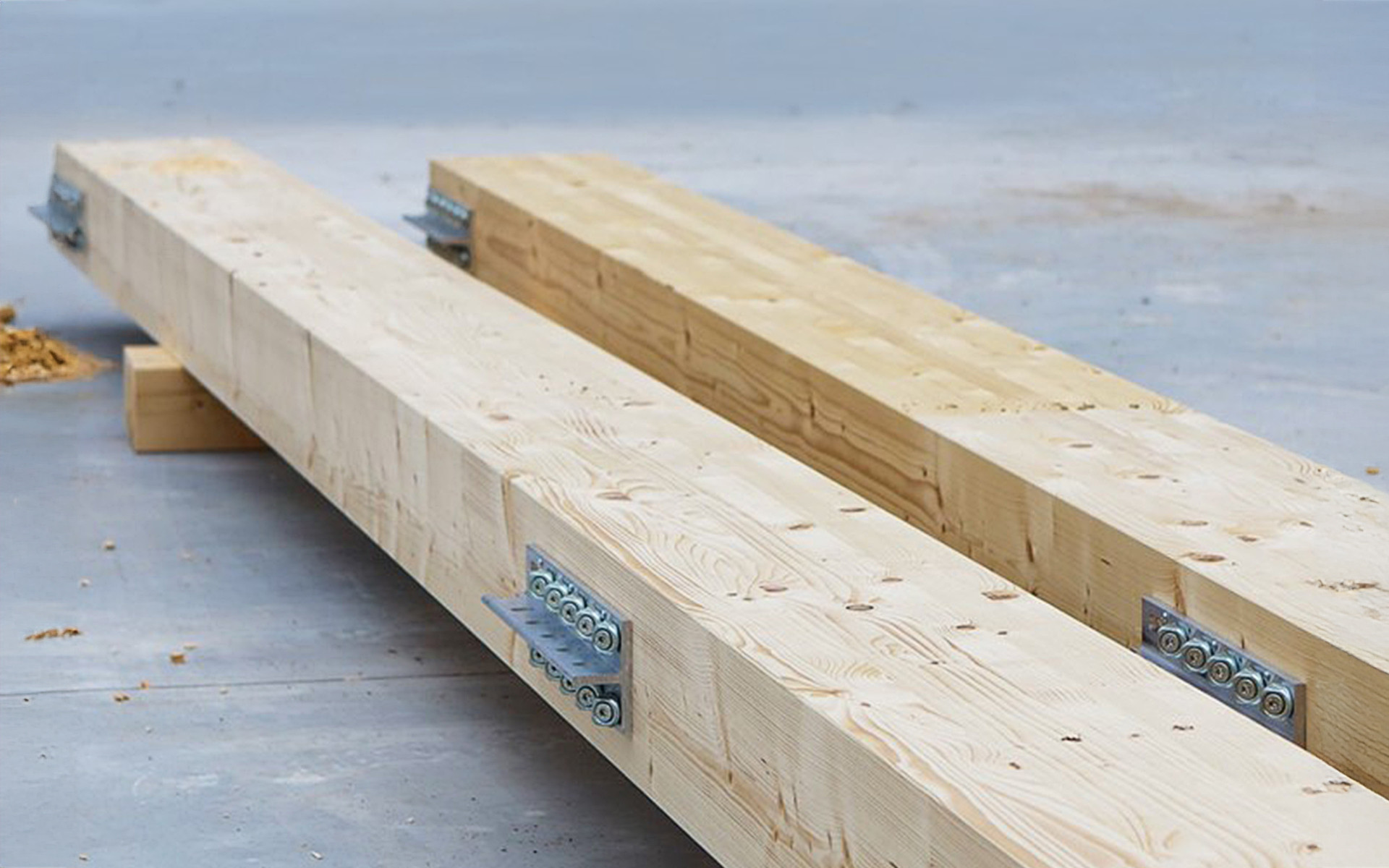

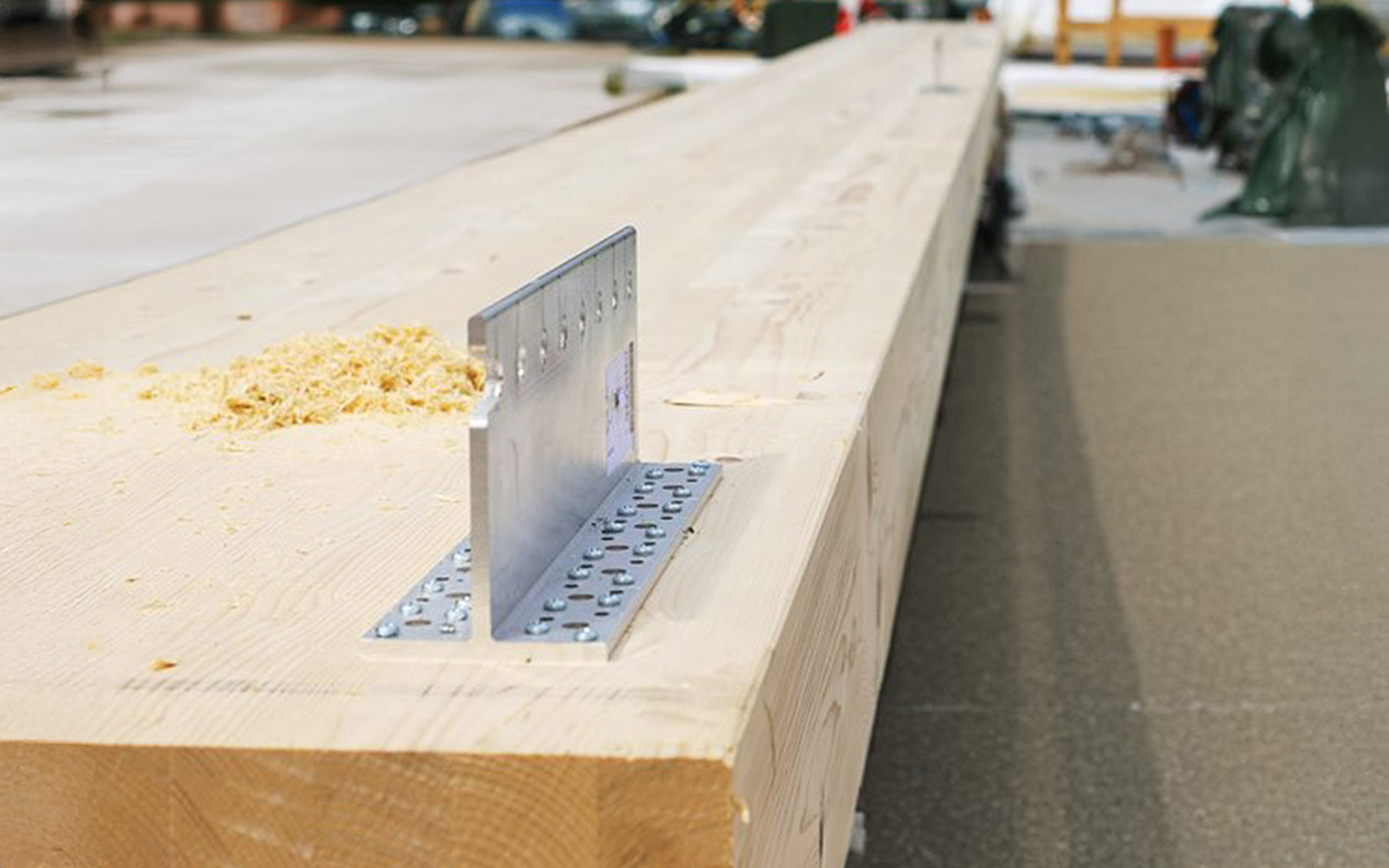

ALUMEGA: conexiones de alta resistencia y flexibilidad para vigas

ALUMEGA, introducido en el mercado en 2023, es la solución de conexión viga-viga y viga-columna ideal para estructuras con grandes luces. Los componentes modulares y las posibilidades de fijación flexibles hacen de ALUMEGA una opción versátil, que también se puede utilizar en construcciones híbridas madera-acero o madera-hormigón. Gracias a que se comporta como una articulación, que permite que la conexión absorba los movimientos provocados por la acción sísmica y el viento, ALUMEGA reduce la transferencia de carga a las columnas y, por lo tanto, aumenta la estabilidad general del edificio. ¿Y cuándo nos encontramos con conexiones columna–columna?

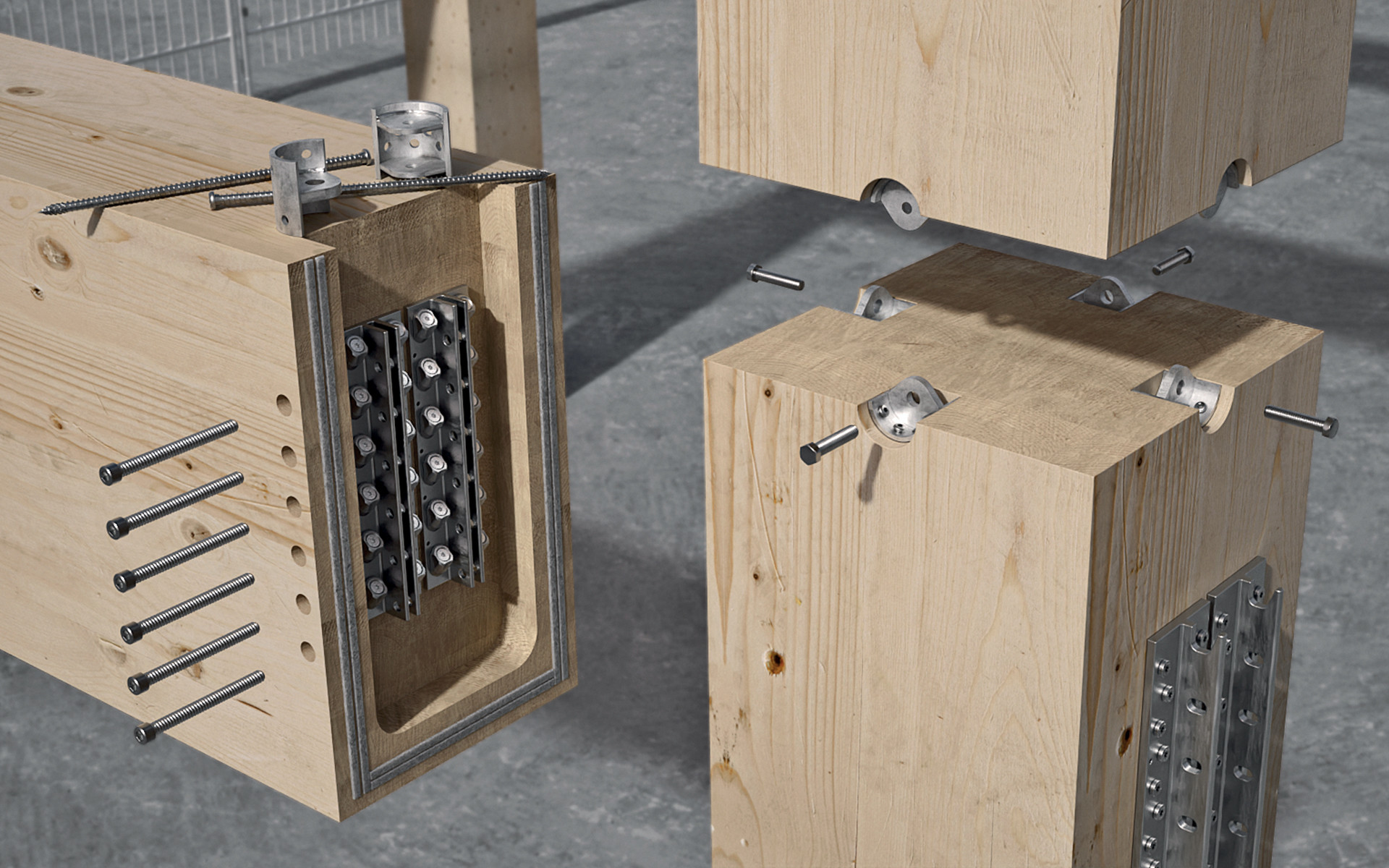

RADIAL: sencillez y prefabricación para conexiones columna-columna

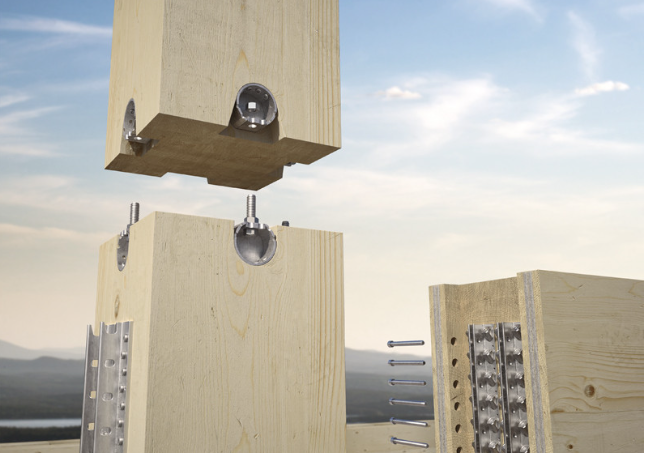

El conector RADIAL se distingue por su facilidad de instalación y su capacidad de aprovechar al máximo el potencial de la prefabricación. RADIAL se compone de dos conectores semicirculares, que se pueden preinstalar en los pilares en fábrica y conectar con un simple perno en la obra. Esta configuración elimina la necesidad de instalar tornillos en la madera in situ, lo que reduce considerablemente los tiempos de montaje y los errores de posicionamiento.

El uso de RADIAL en las conexiones columna-columna permite realizar estructuras de madera en las que las posibilidades de prefabricación son aún más avanzadas y esto favorece la facilidad de ensamblaje y la alineación de las columnas sin intervenciones complejas.

¿Y para conectar columna y cimientos?

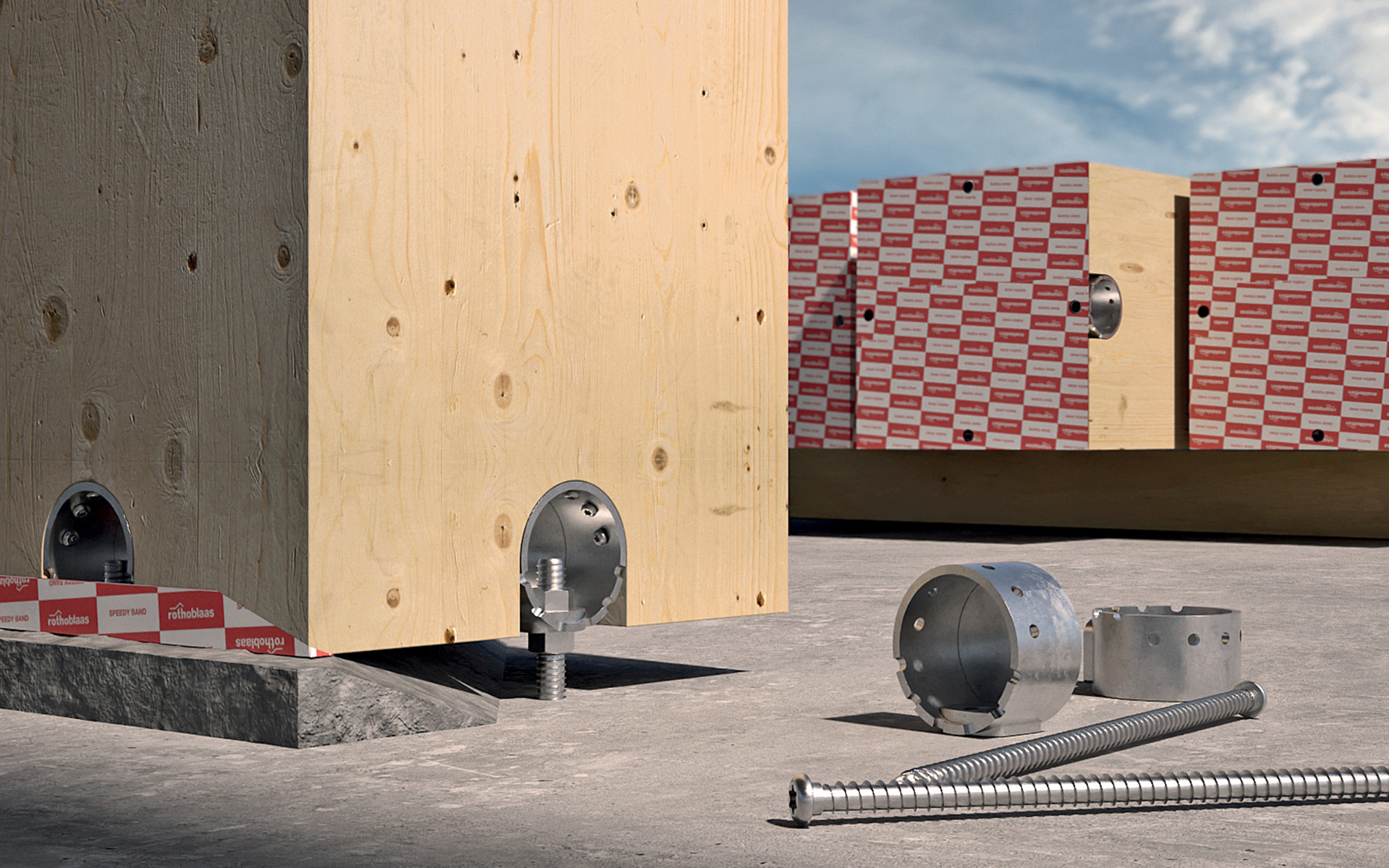

RING: estabilidad y precisión para conexiones columna-cimientos

Garantía de desmontaje es uno de los sinónimos del conector RING, que en la versión RING90C está especialmente indicado para las conexiones columna-cimientos, que requieren poder gestionar las tolerancias originadas por la no planicidad de los propios cimientos.

Este sistema prevé, si es necesario, el uso de un mortero sin contracción que compense la posible falta de uniformidad de la base y asegure un soporte estable y preciso a las columnas de madera.

Una característica especial del sistema RING es la posibilidad de adaptación, inspirada en el sector de los prefabricados de hormigón armado. Como suele ocurrir en las construcciones de hormigón, los conectores RING se pueden instalar en los cuatro lados del pilar, lo que permite un rápido montaje en la obra con barras roscadas y tuercas que garantizan una regulación precisa de la columna.

Un enfoque que permite obtener una estructura estable y perfectamente alineada y reducir los tiempos de instalación.

Innovación en conexiones prefabricadas para edificios de madera

La integración de conectores como estos representa un paso adelante en la eficiencia de las construcciones de madera.
ALUMEGA, RADIAL y RING resuelven algunos de los problemas más críticos relacionados con la construcción de edificios multipisos, ya que permite crear estructuras resistentes, desmontables y, en consecuencia, más sostenibles.

Mediante un sistema de montaje similar al de las estructuras de acero o de hormigón armado, facilitan el trabajo de los profesionales, porque reducen los tiempos y los costes de construcción, y ofrecen una válida alternativa a los materiales tradicionales.

Hoy más que nunca, las construcciones de madera pueden competir, y también colaborar con el hormigón y el acero, gracias a soluciones de conexión que responden a las necesidades de seguridad, tolerancia y rapidez que exige el mercado.

Supera los límites de tus construcciones, descarga el catálogo de Placas y Conectores Rothoblaas.
