Durabilidad y resistencia: palabras clave para el diseño de un puente

El nuevo puente ciclista y peatonal de Uddebo, Suecia

En el sur de Suecia, en Uddebo, el proyecto de un puente también es una promesa a la comunidad. En 2024, el puente ciclista y peatonal sobre el río Assman  fue reconstruido para ofrecer una solución duradera y estable que permitiera a los ciudadanos cruzar la vía fluvial sin temor a que la estructura se deteriorara. Así nació el proyecto de un puente de madera y acero pensado para durar décadas, tras el colapso de la estructura anterior, comprometida en los cimientos.

Durante más de dos años, la comunidad local tuvo que depender de una plataforma manual temporal y poco práctica.

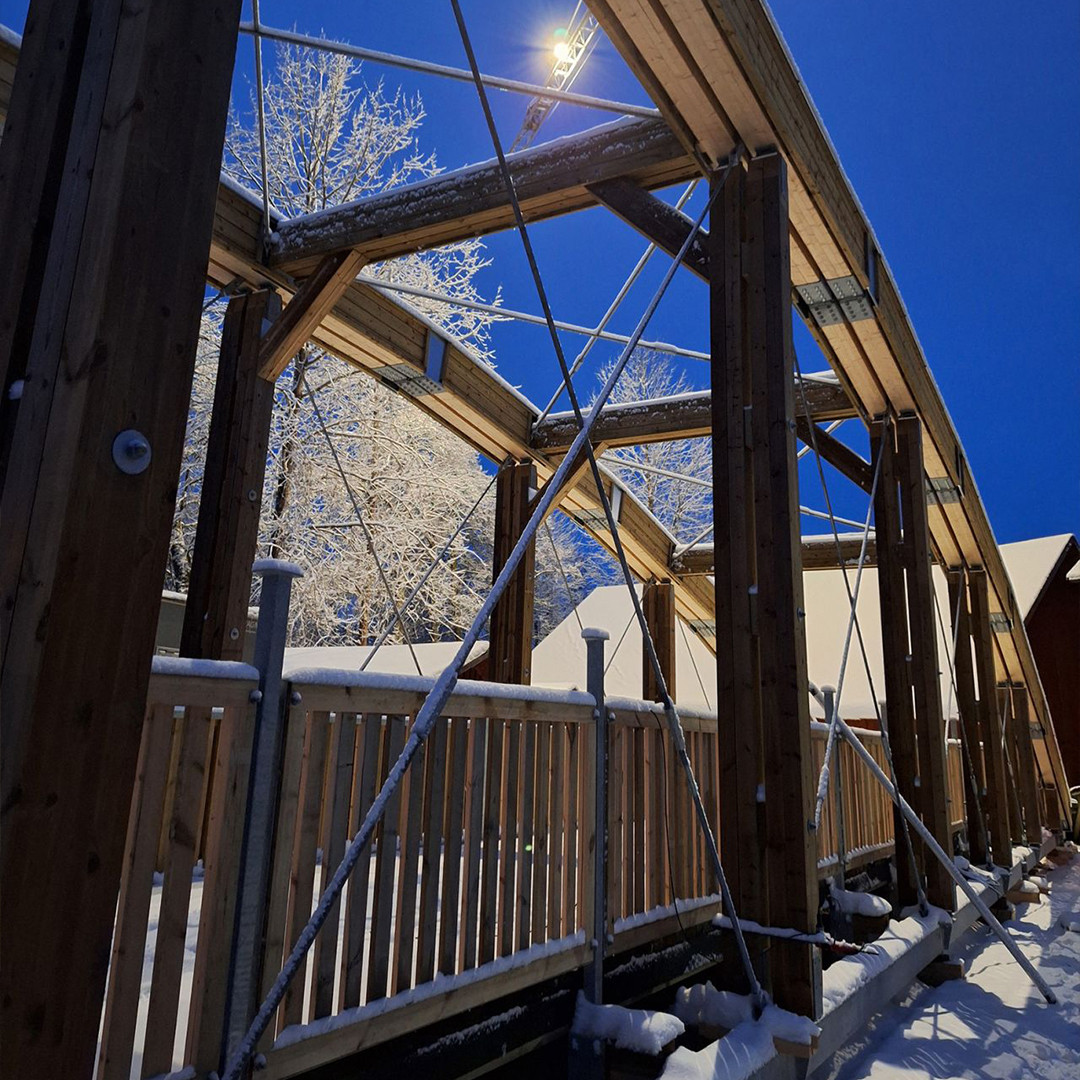

TBS Timber Bridge Specialists AB e Veidekke Sverige diseñaron un nuevo puente, adoptando el concepto BIFROST (Bimodulär formbar robusto träbro), una estructura híbrida que integra acero y madera.

Este sistema, que utiliza elementos de madera laminada y componentes de acero estándar, facilita un montaje y mantenimiento eficientes, ya que la posibilidad de sustituir los elementos modulares en caso de necesidad ya está prevista en la fase de diseño del puente.

Diseñado para perdurar en el tiempo

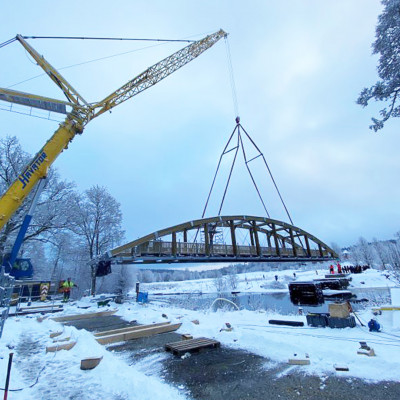

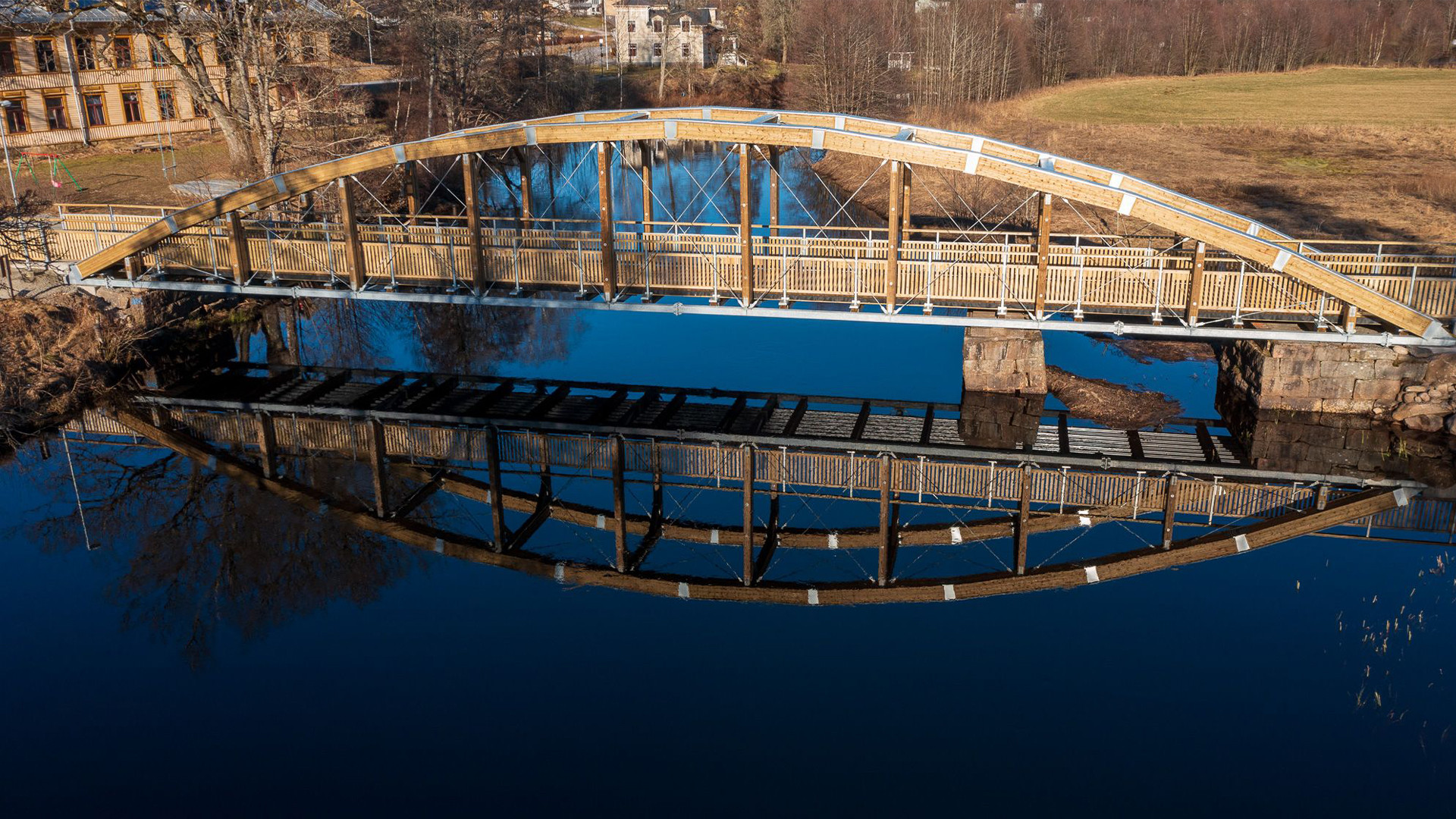

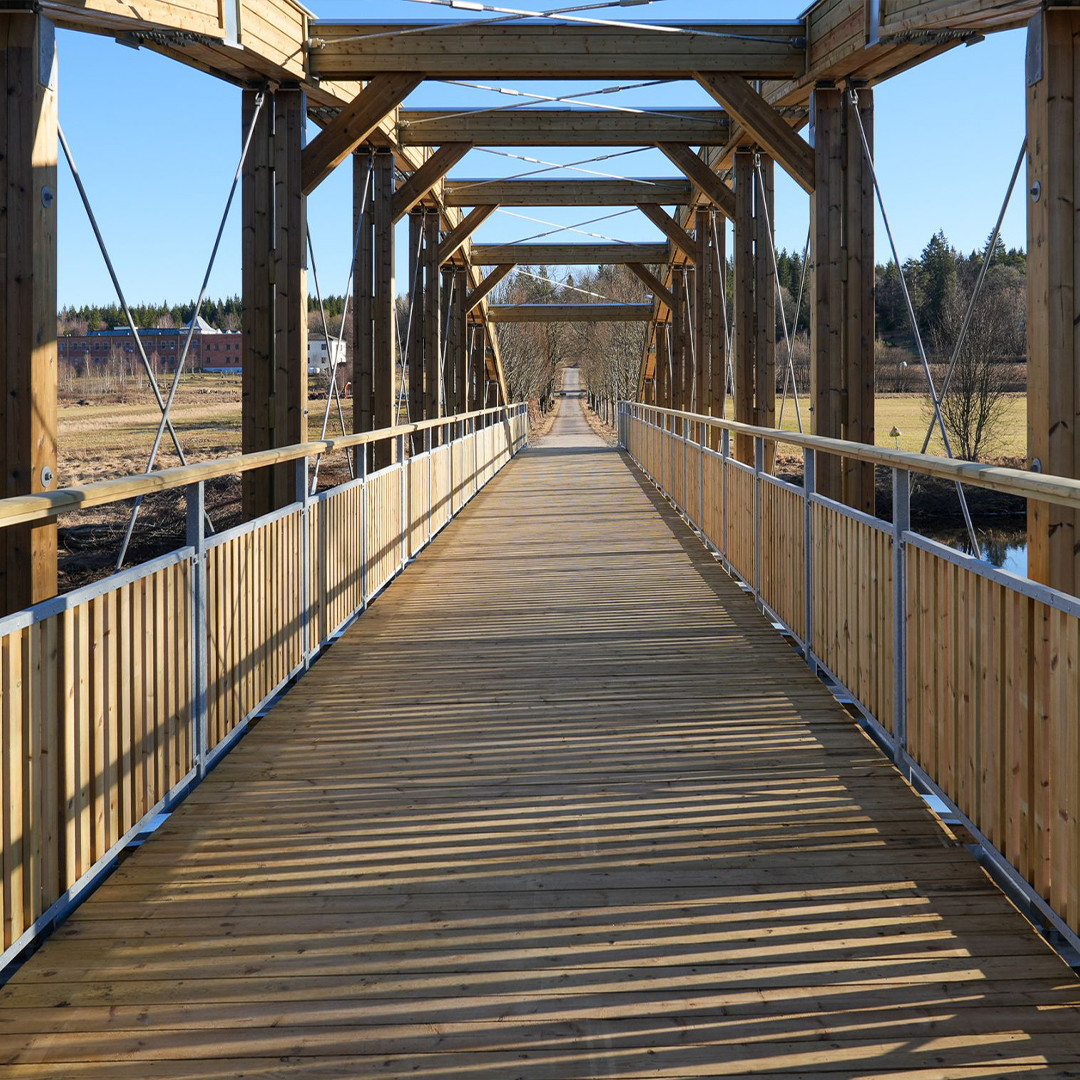

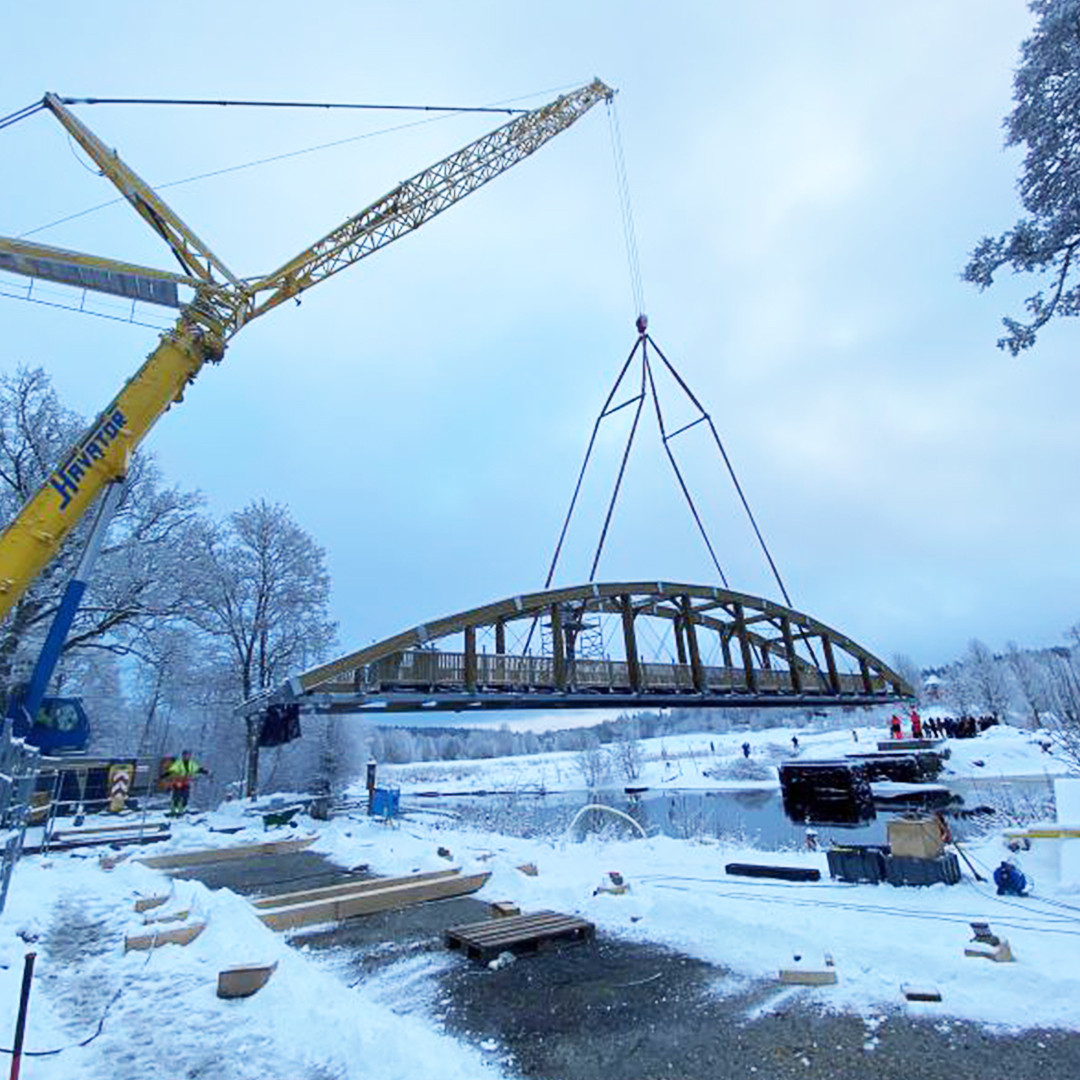

El nuevo puente de 40 metros de largo y 39 toneladas de peso ha sido diseñado para resistir incluso las condiciones climáticas agresivas y garantizar una vida útil de 80 años.
En apoyo de la estructura, se utilizaron componentes de fijación como SHARP METAL, VGS EVO y HBS PLATE EVO, diseñados para condiciones exteriores.

Las placas dentadas SHARP METAL tienen una multitud de pequeñas púas distribuidas por la superficie que generan un buen agarre en la madera con valores excepcionales de resistencia y rigidez. De acero inoxidable AISI409, las placas dentadas SHARP METAL son ideales para realizar uniones de corte entre superficies de madera, madera maciza y laminada, CLT, LVL y paneles a base de madera incluso en exteriores, estabilizando las juntas a lo largo del tiempo. Pero no se trata de la única solución de Rothoblaas perfecta para integrar en el proyecto de un puente.

 Durabilidad con tornillos VGS EVO y HBS PLATE EVO


Los VGS EVO, gracias a sus máximas dimensiones de diámetro y longitud, garantizan las mejores prestaciones mecánicas para conexiones en exteriores.

De hecho, están homologadas para aplicaciones estructurales con solicitaciones en cualquier dirección respecto a la fibra, incluso para la fijación de maderas agresivas que contienen tanino, y gracias al roscado profundo y al acero de alta resistencia aseguran excelentes rendimientos a la tracción.

VGS EVO, se caracteriza por el revestimiento multicapa C4 EVO de 20 μm con tratamiento superficial a base de resina epóxica y hojuelas de aluminio, que ha demostrado la ausencia de herrumbre luego de 1440 horas de exposición a la niebla salina según ISO 9227.

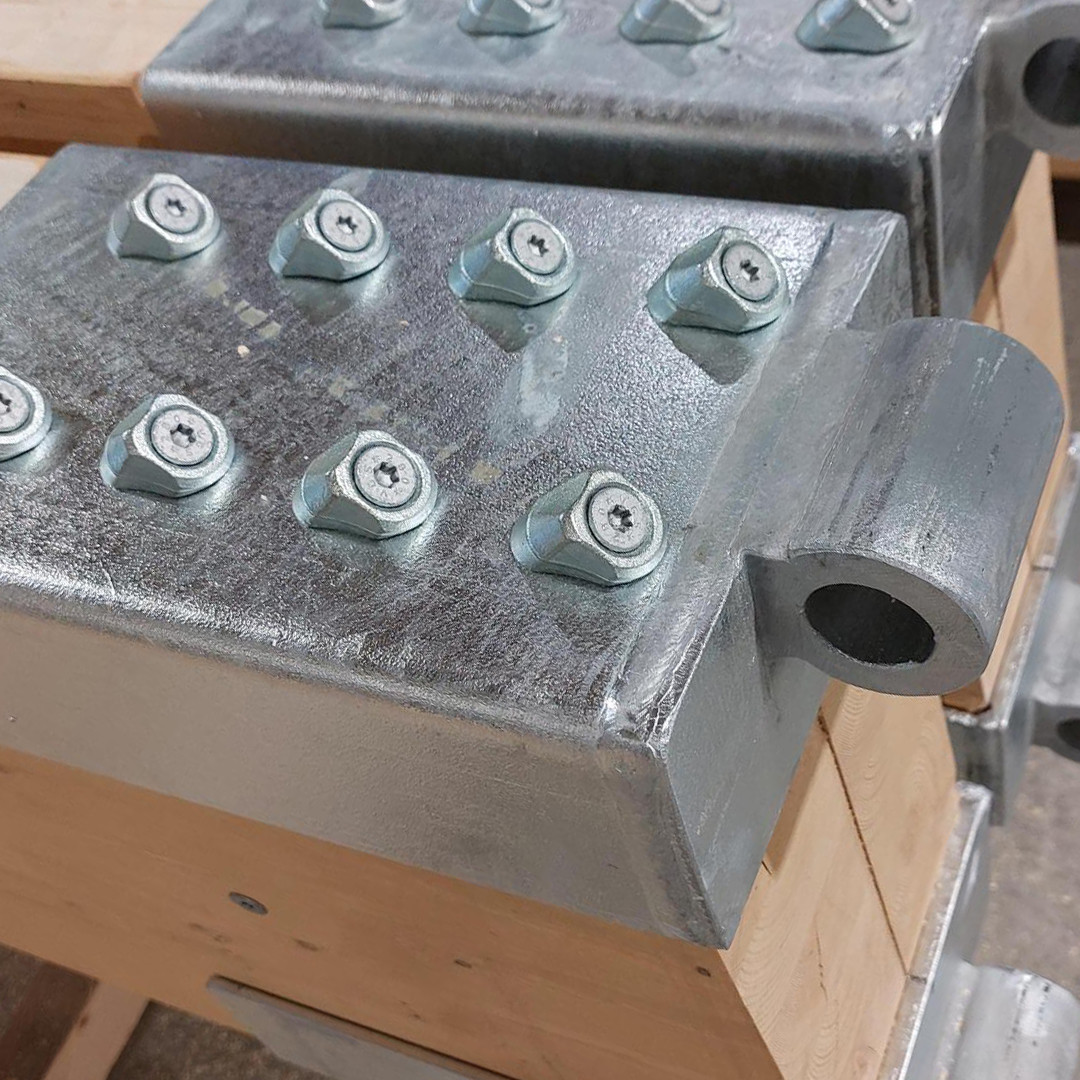

El mismo revestimiento caracteriza los HBS PLATE EVO concebidos para la fijación de placas metálicas a la madera en ambientes externos. Proporcionan una excelente resistencia a la extracción y duran mucho tiempo incluso en condiciones ambientales adversas. Su tratamiento anticorrosión y punta optimizada ofrecen una penetración efectiva y duradera.

Gracias a soluciones diseñadas para resistir, el proyecto de puente ciclista y peatonal de Uddebo es un ejemplo de conexión, no solo entre dos orillas sino también entre diferentes materiales.

La tecnología de construcción aquí está al servicio de la durabilidad, asegurando a la comunidad un paso seguro y confiable durante décadas.

Para más detalles sobre las fijaciones Rothoblaas y soluciones adecuadas para estructuras expuestas, consulte la sección dedicada: https://www.rothoblaas.es/productos/fijacion
