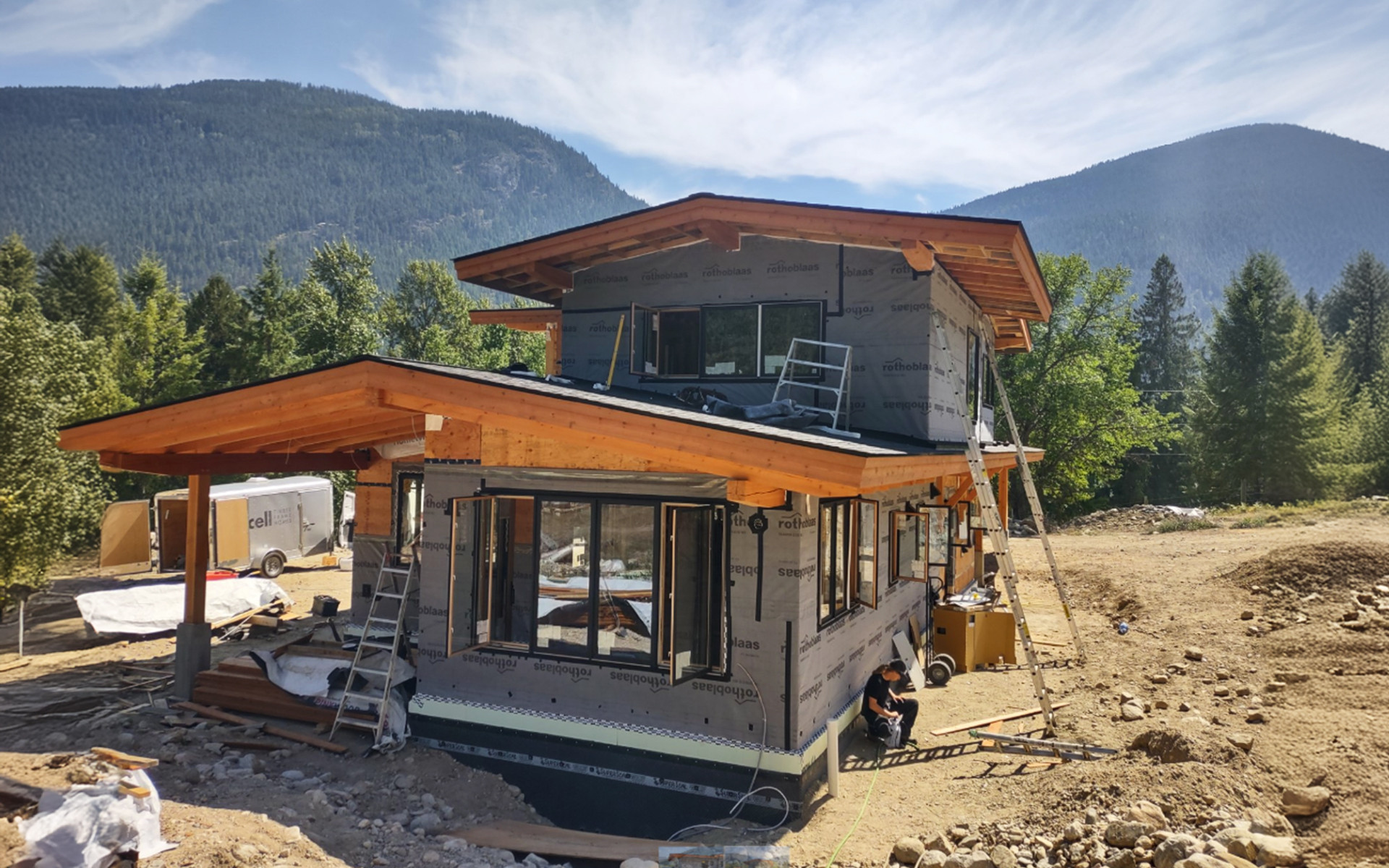

Timber Frame Homes and Wood Trusses

Timber frame y wood trusses, ¿qué son?

Las estructuras de timber frame y las wood trusses son componentes fundamentales de la construcción ligera moderna en los países anglosajones, reflejo de su tradición constructiva, que permiten obtener no solo unos buenos resultados estéticos, sino también una buena resistencia estructural.

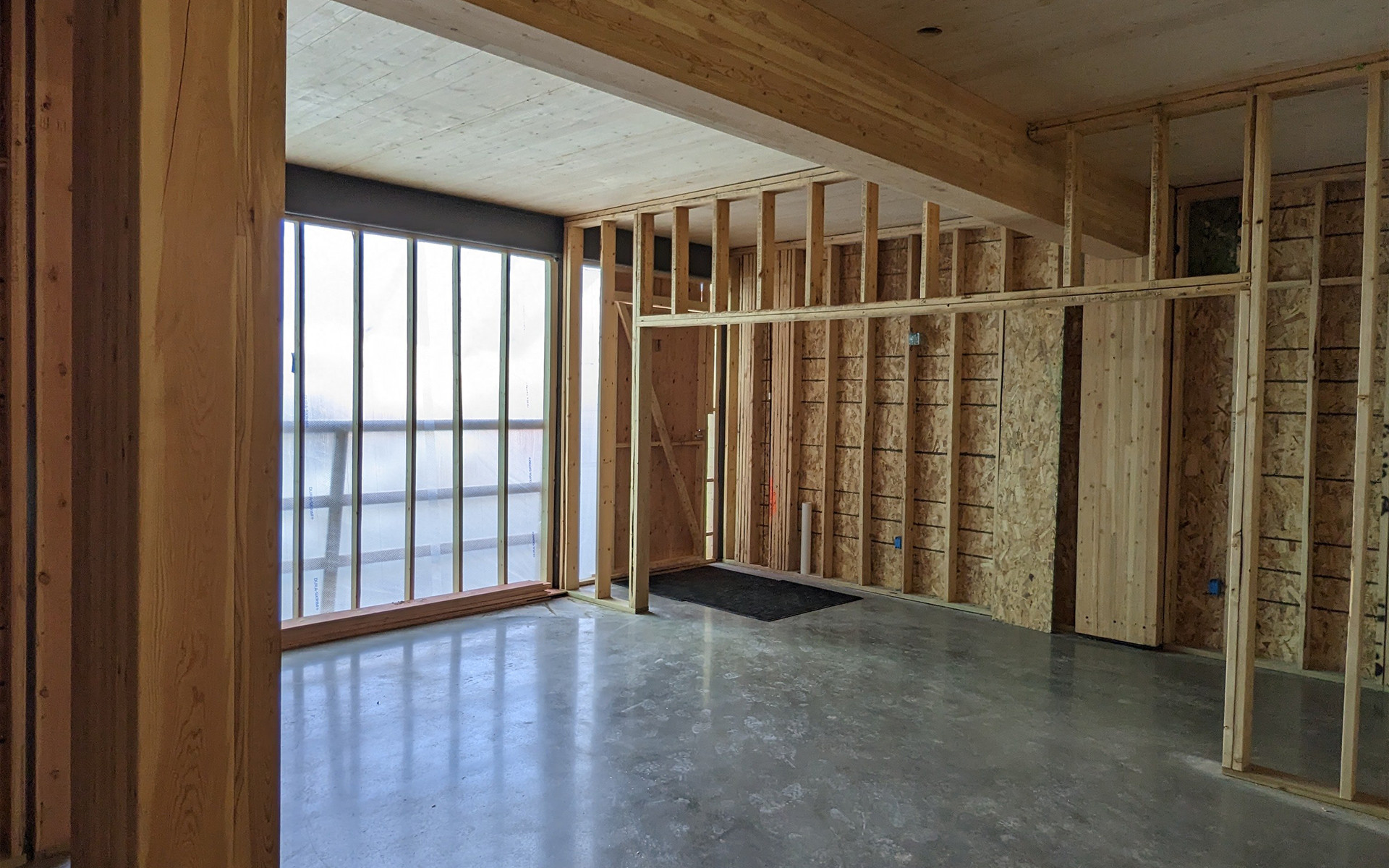

Los sistemas de construcción timber frame utilizan estructuras portantes realizadas con un entramado de montantes, rellenado con material aislante y reforzado con paneles de OSB.
Este método, caracterizado por la ligereza y la rapidez de construcción, permite ahorrar tiempo y recursos respecto a otros sistemas de construcción.
A lo largo de los años, el concepto de timber frame se ha ampliado, incorporando materiales y técnicas avanzadas para mejorar las prestaciones y la sostenibilidad.

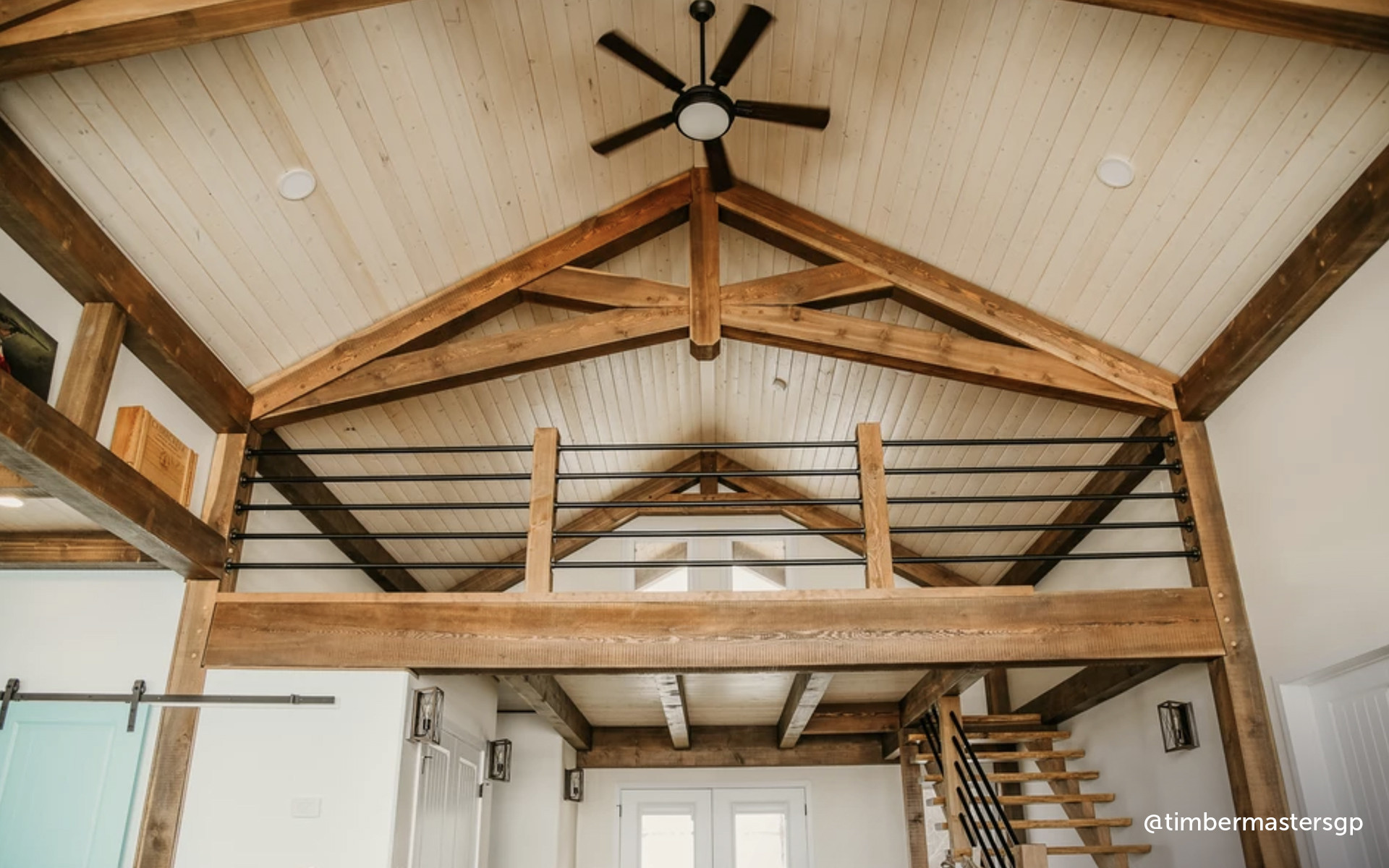

Timber Frame House Designs

Casas y edificios de timber frame: una elección sostenible

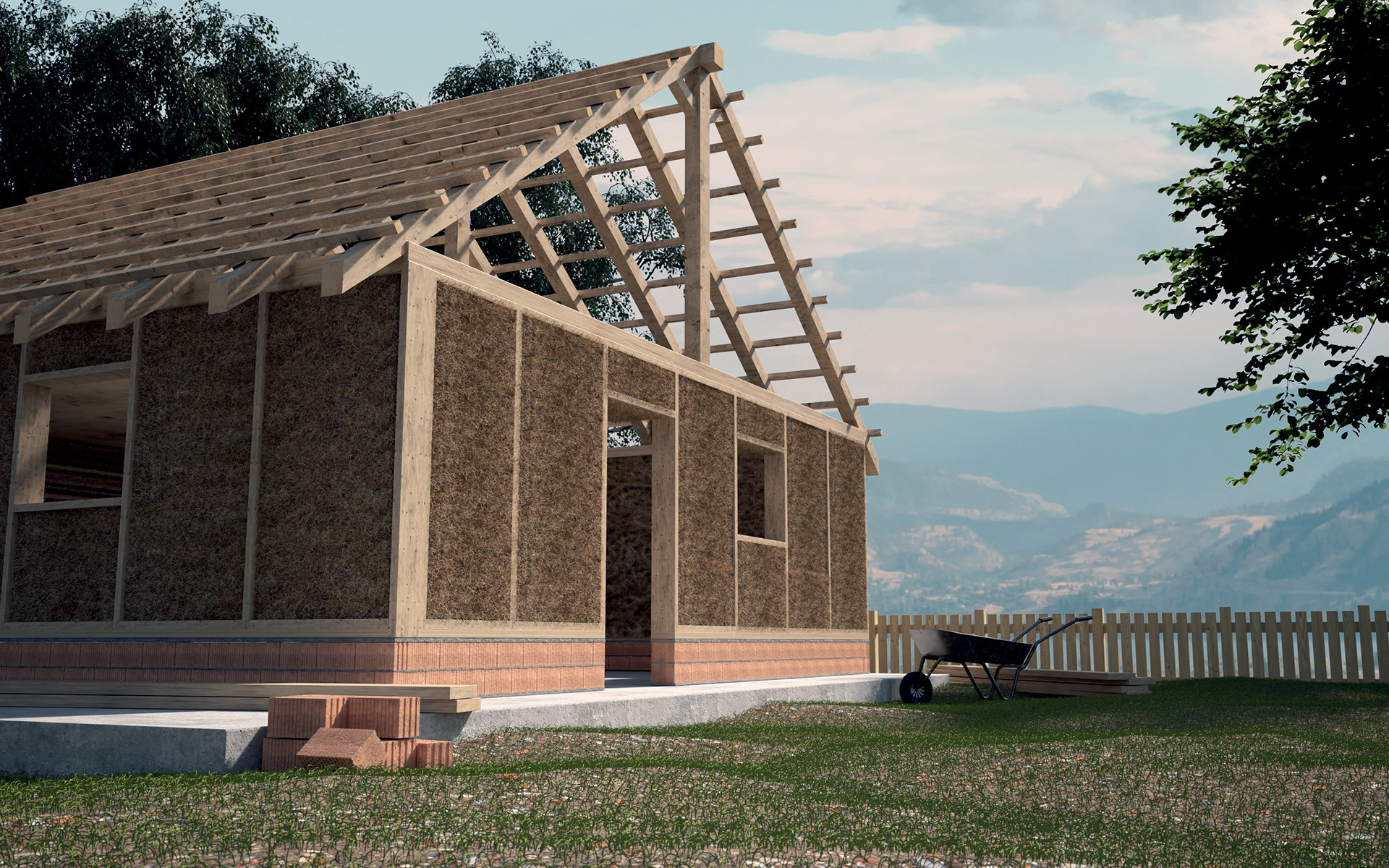

Las casas de timber frame son famosas desde hace tiempo por su sostenibilidad y eficiencia: este método de construcción, que incluye los sistemas platform frame, balloon frame, semi-balloon y truss-framed, ha sido ampliamente utilizado en el mundo anglosajón desde el siglo XIX.

En cuanto a los materiales, está muy extendido el uso de los más sostenibles, como la madera maciza, las vigas en I, el OSB y el contrachapado: en Rothoblaas conocemos bien este sector gracias a una red de clientes expertos y, desde hace años, fomentamos el conocimiento del timber frame: https://www.rothoblaas.es/el-sistema-constructivo-timber-frame


Esta técnica tradicional sigue siendo la preferida por su eficacia comprobada y por la capacidad de adaptarse a las necesidades arquitectónicas, pero no es la única utilizada en la construcción en el mundo anglosajón.

Wood Trusses

Wood trusses: integridad estructural y diseño

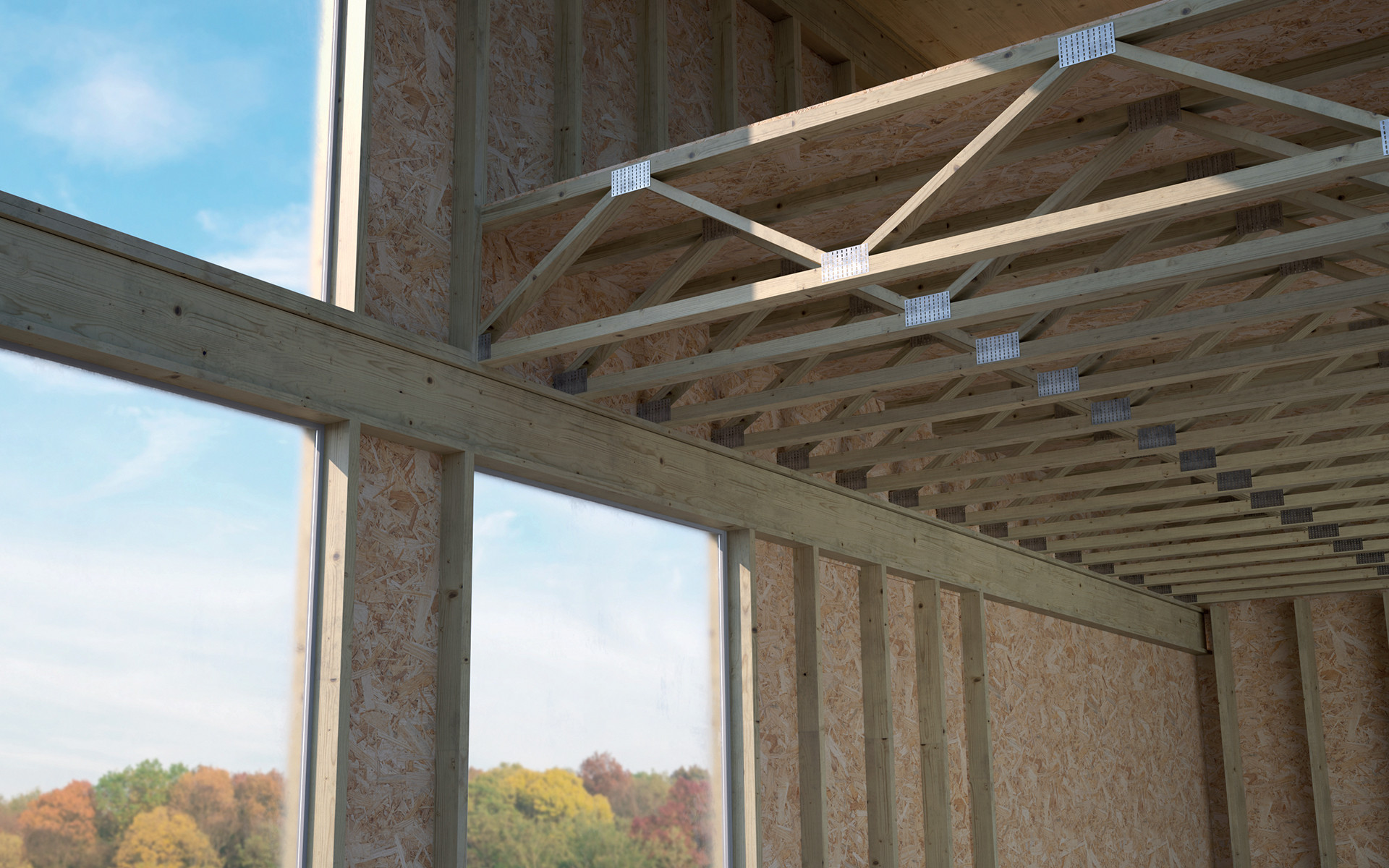

Las wood trusses, o cerchas ligeras, son estructuras portantes realizadas en madera, diseñadas para soportar y estabilizar cubiertas o suelos. Consisten en varios elementos de madera dispuestos en unidades triangulares, que distribuyen las cargas de manera eficiente y proporcionan estabilidad.
Las wood trusses son principalmente prefabricadas, para garantizar precisión y coherencia, y se utilizan ampliamente en la construcción residencial, comercial e industrial.
Las cerchas ligeras, diseñadas para soportar la carga de la cubierta, ofrecen varias ventajas, como precisión en el diseño, facilidad de instalación y mayor capacidad de carga.

Se han estudiado para cumplir con códigos y normas de construcción específicos y garantizar siempre la máxima seguridad y fiabilidad de la construcción.

¿Cuáles son los puntos clave a la hora de elegir los tornillos para timber frame y cerchas ligeras?

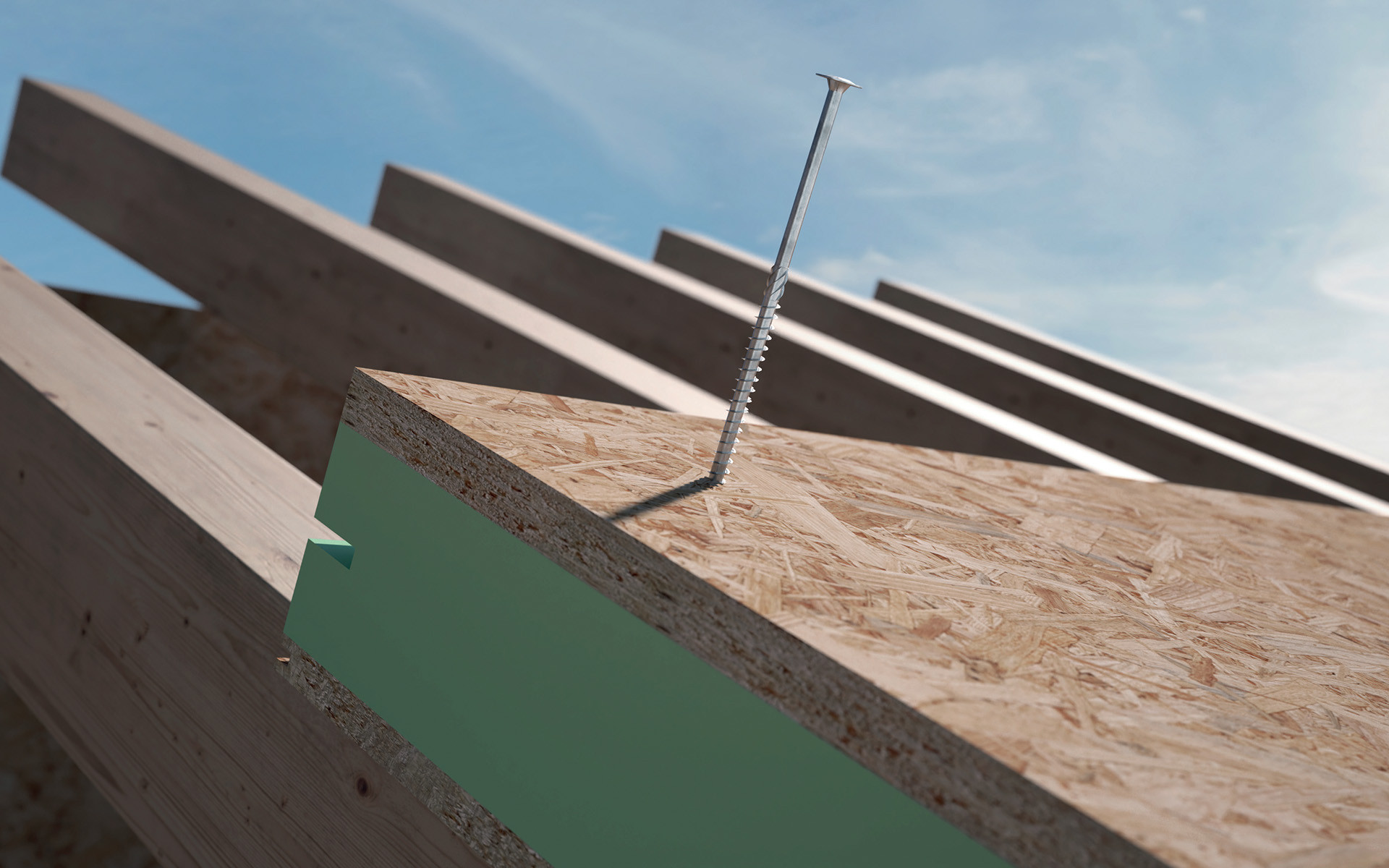

Tornillos para la madera de las cerchas: cabeza ancha sobredimensionada para aplicaciones suspendidas

Los tornillos para wood trusses deben tener una excelente resistencia a la penetración de la cabeza y capacidad de apriete de las uniones, tanto si se trata de paneles SIP o sándwich, a conectar a las cerchas desde arriba, como de elementos en aplicaciones suspendidas, a conectar desde debajo de estas. Los tornillos deben diseñarse con cabezas muy grandes para proporcionar una mayor superficie de agarre y una mayor estabilidad general de las cerchas de madera.

Este diseño especial permite distribuir de manera uniforme la presión de la carga y garantiza conexiones seguras y fuertes en las cerchas ligeras: los tornillos de cabeza sobredimensionada mantienen el agarre con cargas dinámicas y, por lo tanto, son ideales para aplicaciones que requieren fijaciones duraderas.

Wood Trusses Screws

El papel de las maderas blandas en la construcción timber frame

Las maderas blandas, como el pino y el abeto, son las especies más comunes utilizadas en la construcción timber frame gracias a su disponibilidad, maleabilidad y buena relación resistencia/peso. A menudo, estas maderas se eligen por su capacidad de resistir a las diversas condiciones ambientales y por su compatibilidad con diferentes sistemas de fijación. El uso de maderas blandas en las estructuras de timber frame contribuye a la sostenibilidad general de la construcción, ya que estos materiales son renovables y se pueden obtener de bosques gestionados de forma sostenible.



Softwoods in Timber Frames

Construcción avanzada con paneles SIP y tornillos para multi-ply

Los paneles estructurales aislados (SIP) y los tornillos para multi-ply representan dos de las soluciones más avanzadas para la construcción timber frame. Los paneles SIP consisten en un núcleo de espuma aislante intercalado entre dos revestimientos estructurales, por lo general, OSB.

Estos paneles ofrecen un excelente aislamiento térmico, resistencia estructural y facilidad de instalación. Por su lado, los tornillos para multi-ply se han diseñado para unir varias capas de madera o de materiales compuestos y proporcionar una mejor distribución de la carga y una mayor estabilidad.
Se utilizan ampliamente en América del Norte y los países de la Commonwealth como alternativa a los adhesivos para la madera laminada, ya que son más sostenibles, requieren menos trabajo y se pueden quitar.


Juntos, los paneles SIP y los tornillos para multi-ply, mejoran la eficiencia y las prestaciones de los edificios de timber frame



Nuevas líneas de tornillos TBS para EE. UU., Reino Unido, Australia, Nueva Zelanda y Europa del Norte: TBS MAX, TBS SOFTWOOD y TBS FRAME

Las nuevas líneas de tornillos TBS satisfacen las necesidades específicas de la construcción timber frame en EE. UU., Reino Unido, Australia, Nueva Zelanda y Europa del Norte. TBS MAX ofrece soluciones de fijación fuertes para aplicaciones en madera maciza, mientras que TBS SOFTWOOD facilita el agarre inicial y la posterior penetración en las maderas blandas. Por último, TBS FRAME se presenta en una amplia variedad de dimensiones, diseñadas específicamente para la moderna construcción de timber frame

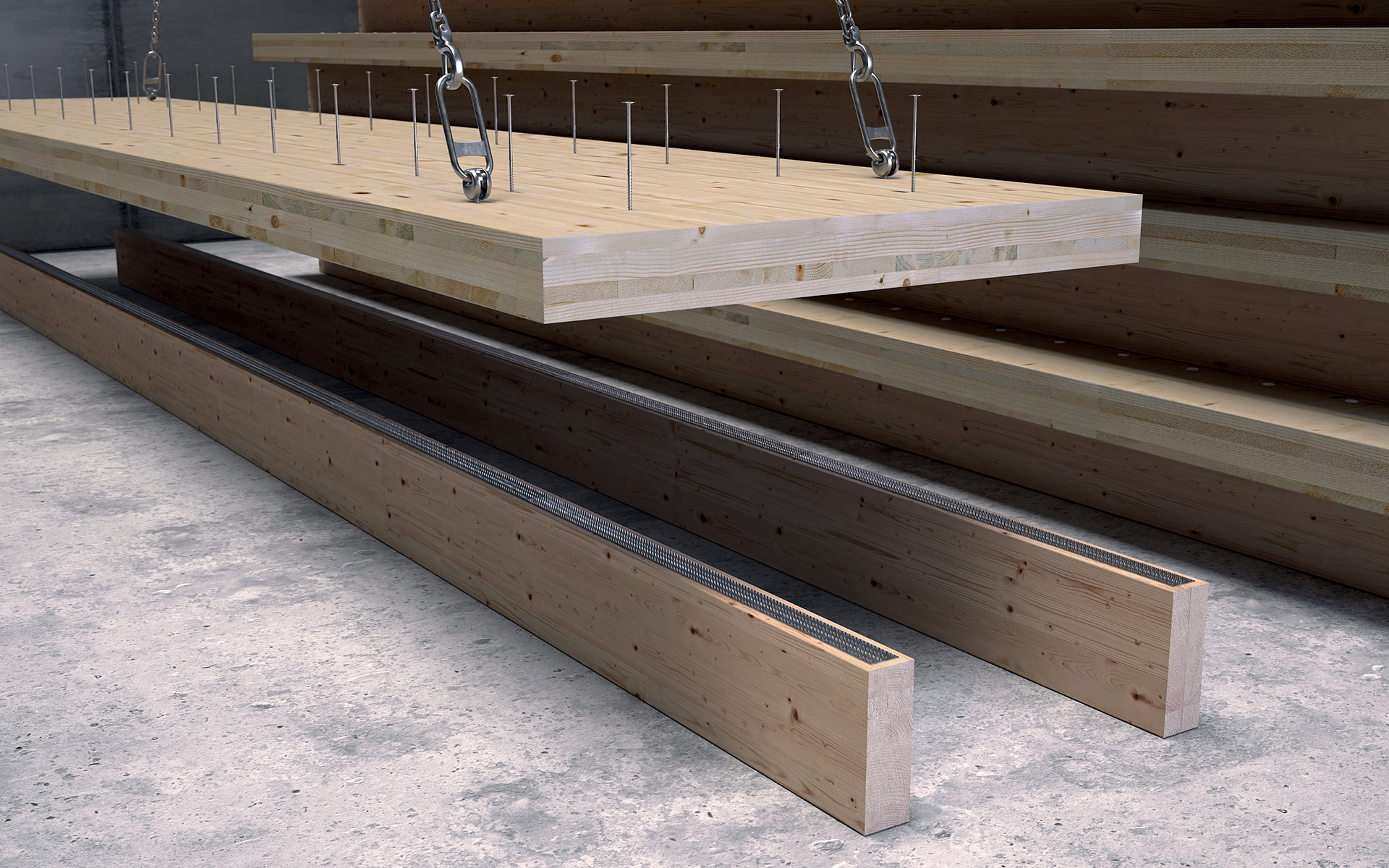

 TBX MAX

La línea TBS MAX se ha estudiado para asegurar una resistencia y una durabilidad excepcionales cuando se aplica en madera maciza. Estas fijaciones se han diseñado para gestionar cargas y solicitaciones importantes, por lo que son ideales para construcciones de madera de grandes dimensiones, como edificios comerciales y proyectos arquitectónicos complejos.



La cabeza de gran diámetro del TBS MAX, que hace de arandela, y el paso del roscado optimizado proporcionan la máxima resistencia axial. La cabeza XL garantiza una excelente resistencia a la penetración de la cabeza y permite aplicaciones suspendidas seguras y conexiones de la cubierta resistentes a los vientos fuertes.

TBS FRAME es el tornillo que, con su cabeza ancha y plana, garantiza una excelente capacidad de apriete de la unión sin añadir espesor a la superficie de la madera. Esta característica permite fijar placas en el mismo elemento, sin interferencias. La rosca corta y de longitud fija de 1 1/3" (34 mm) está optimizada para fijar elementos de contrachapado (multi-ply), habituales en las construcciones de entramado ligero, por lo que el TBS FRAME es el tornillo ideal para este tipo de tableros.



La línea TBS SOFTWOOD está especialmente desarrollada para obtener el máximo cuando se aplica en madera blanda. La especial punta autoperforante con rosca dentada (punta SAW) corta las fibras de madera facilitando el agarre inicial y la posterior penetración, mientras que la cabeza ancha tiene la función de una arandela y garantiza una elevada resistencia a la penetración de la cabeza.  El paso rápido de la rosca, el roscado más largo y la cabeza ancha hacen que este tornillo sea la opción perfecta para aplicaciones robustas y cotidianas en la madera blanda.

Timber Frame House SCREWS

Utilizando estos nuevos tornillos TBS, los constructores y los ingenieros pueden obtener resultados todavía mejores tanto en la construcción timber frame, ya que garantizan una excelente resistencia y duración de los edificios, como en las wood trusses, porque optimizan la resistencia en cualquier proyecto, tradicionales o contemporáneos.

Las nuevas líneas TBS estarán disponibles en septiembre. No te pierdas esta oportunidad: consulta aquí las fichas técnicas, descubre todo lo que debes saber sobre ellas y haz ya tu pedido.
