BANDA DE DESACOPLE PARA ANGULARES DE CORTE PARA MADERA

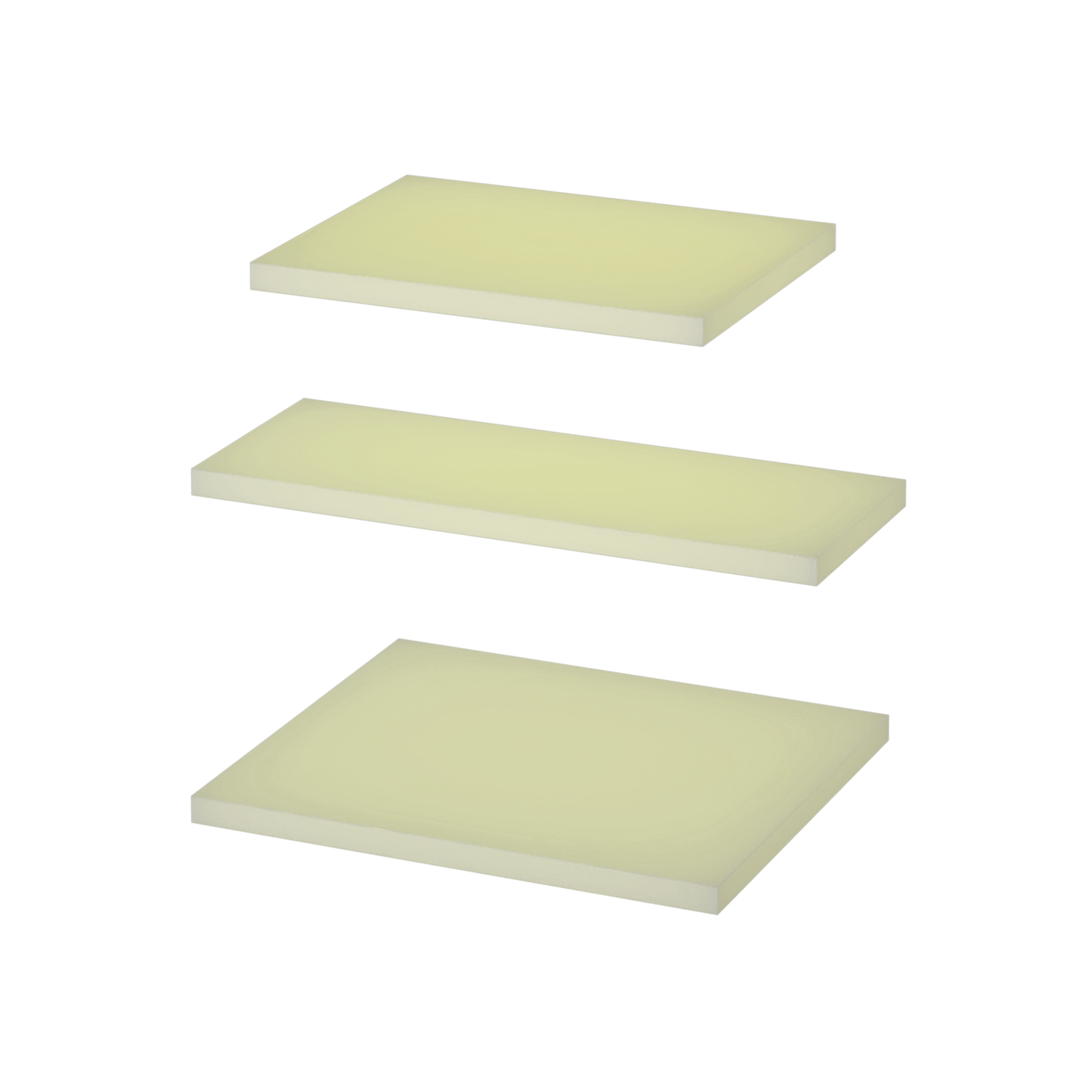

XYLOFON PLATE
Entre los aislantes acústicos para angulares de corte para madera, se encuentra la nueva XYLOFON PLATE.
Esta banda resiliente tiene todas las características para convertirse en uno de los mejores aislantes acústicos colocados entre el forjado de madera y los angulares de metal.
APLICACIONES

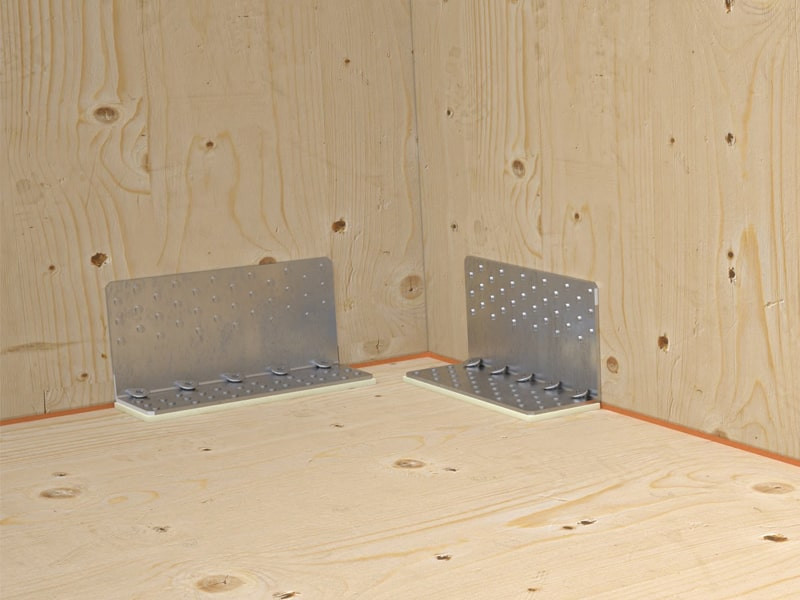

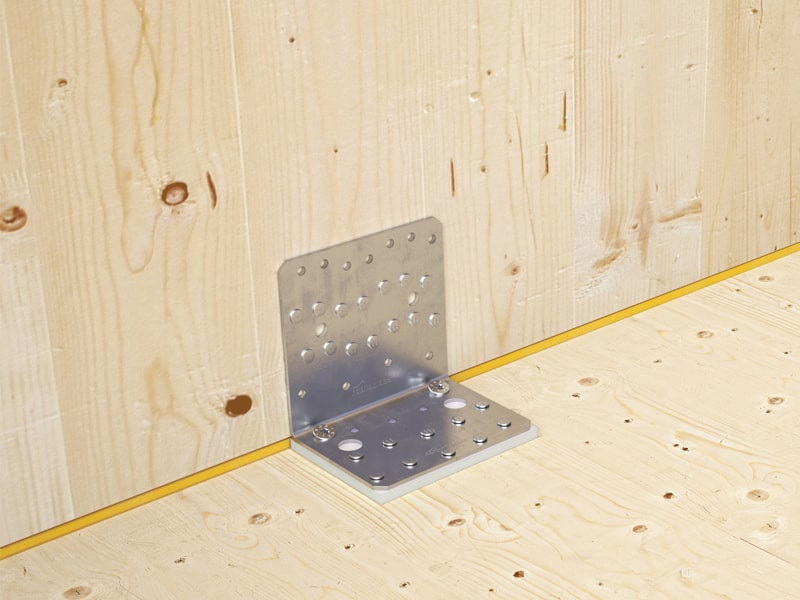

- En combinación con los angulares TITAN y NINO
- Para limitar los posibles puentes acústicos debidos a las uniones madera-madera mediante angulares
EL COMPORTAMIENTO ACÚSTICO MECÁNICO DEL AISLANTE ACÚSTICO XYLOFON PLATE
Gracias a la mezcla monolítica poliuretánica, el producto asegura asentamientos uniformes cerca de la conexión con lo cual su influencia en el rendimiento estático de las conexiones es mínima.
Las campañas experimentales realizadas en el ámbito del proyecto SEISMIC-Rev, en colaboración con varios institutos de investigación, han demostrado que las bandas resilientes colocadas debajo de los angulares influyen en la prestación mecánica de la conexión.
Por el contrario, las características de XYLOFON PLATE influyen mínimamente en la prestación mecánica de la conexión madera-madera mediante angulares TITAN o NINO.
Los valores de resistencia mecánica al corte probados para el acoplamiento de XYLOFON PLATE con NINO alcanzan los 34,6 kN certificados según ETA.
Gracias al proyecto Flanksound se ha demostrado que la capacidad de amortiguación de las vibraciones a través de la unión está fuertemente influenciada por el tipo y el número de conexiones.
XYLOFON PLATE no contiene sustancias nocivas ni para el hombre ni para el ambiente.
Documentación
Ficha técnica
|
|---|
XYLOFON PLATE - TITAN
| CÓDIGO | P
[mm]
|
B
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| XYL3570200 | 70 | 200 | 6 | 10 |
| XYL35120240 | 120 | 240 | 6 | 10 |
| XYL35100200 | 100 | 200 | 6 | 10 |
XYLOFON PLATE - NINO
| CÓDIGO | B
[mm]
|
P
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| XYL3580105 | 105 | 80 | 6 | 10 |
| XYL3555150 | 150 | 55 | 6 | 10 |
| XYL35120105 | 105 | 120 | 6 | 10 |
