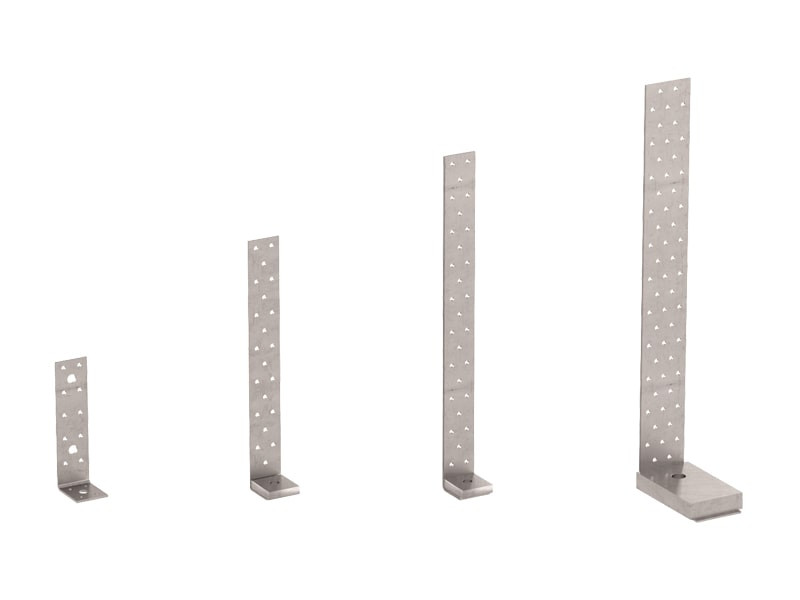

ANGULAR PARA FUERZAS DE TRACCIÓN
WZU
Disponible en diferentes espesores.
Debe utilizarse con o sin arandela en función de las cargas. Valores de resistencia a la tracción certificados por el marcado CE según ETA.

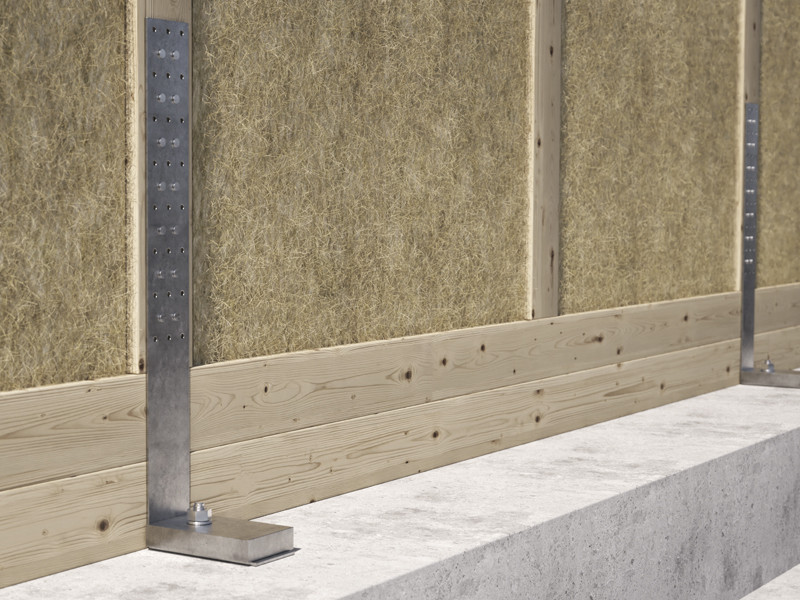

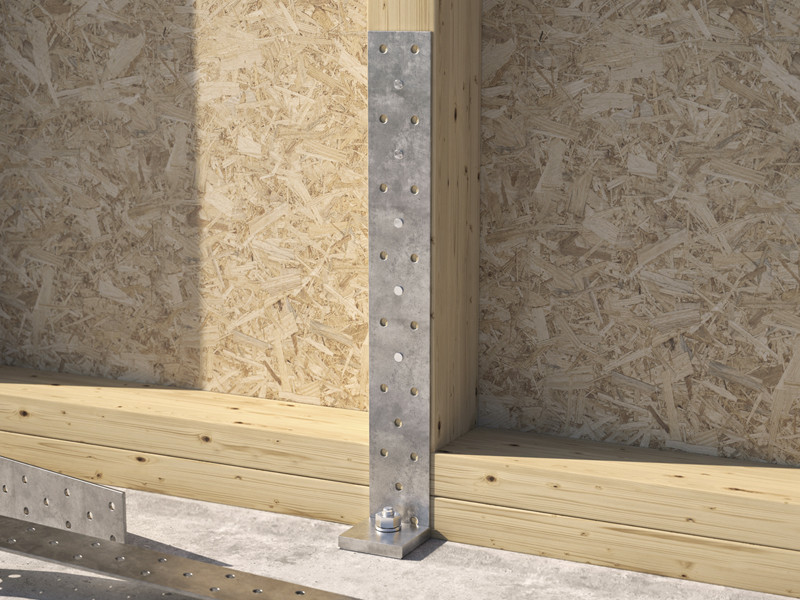

Ideal para fijar los montantes de madera de las estructuras de entramado sobre la base de hormigón.
Documentación
Ficha técnica
|
|
|---|---|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
WZU 90/155
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WZU090 | 40 | 35 | 90 | 100 |
| WZU155 | 40 | 50 | 155 | 100 |

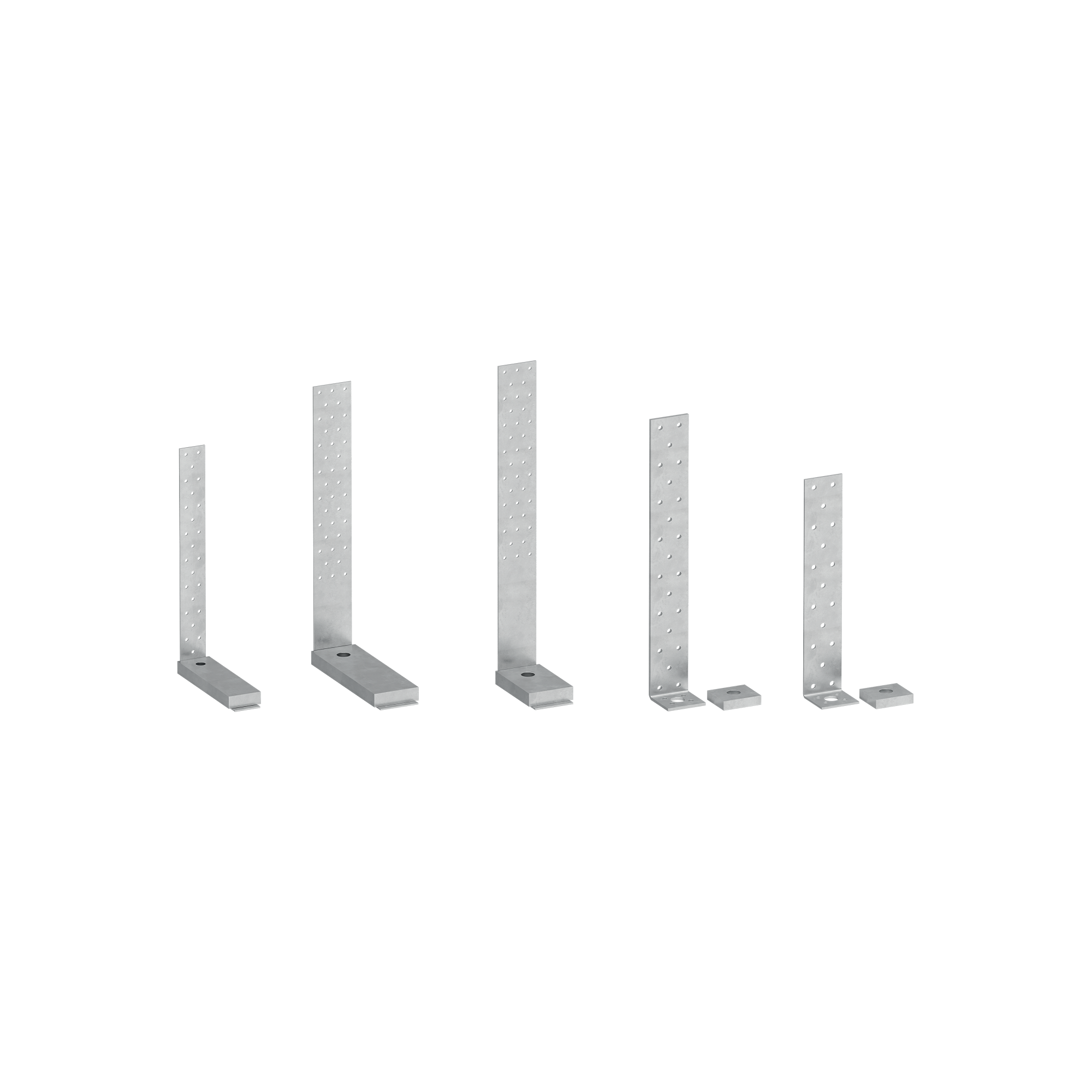

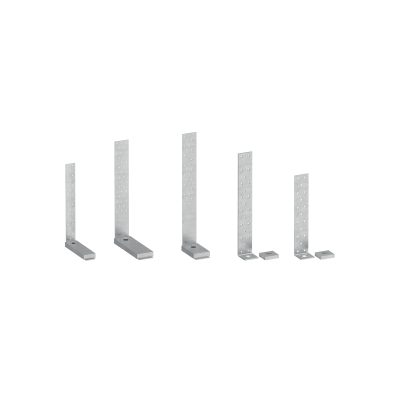

WZU 200/300/400
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WZU2002 | 40 | 40 | 200 | 100 |
| WZU3002 | 40 | 40 | 300 | 50 |
| WZU4002 | 40 | 40 | 400 | 50 |
| WZU2004 | 40 | 40 | 200 | 50 |
| WZU3004 | 40 | 40 | 300 | 50 |
| WZU4004 | 40 | 40 | 400 | 25 |
| WZUW | 40 | 43 | - | 50 |
WZU STRONG
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| WZU342 | 40 | 182 | 340 | 10 |
| WZU422 | 60 | 222 | 420 | 10 |
| WZU482 | 60 | 123 | 480 | 10 |
Specifications
Suministro y colocación de angular para fuerzas de tracción con agujeros, tipo WZU.
Marcado CE conforme con ETA
Campos de aplicación:

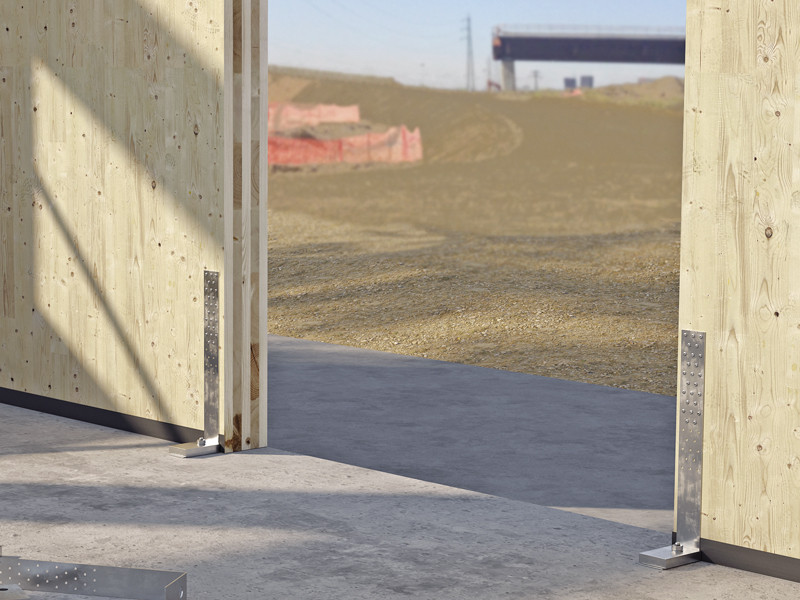

– Uniones madera-hormigón y madera-madera para paneles y vigas de madera
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
Angular:
– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
