CONECTOR PARA PANELES ESTRUCTURALES
SLOT
SLOT es el conector para paneles estructurales que permite realizar uniones con una rigidez muy alta y puede transferir esfuerzos de corte excepcionales entre los paneles.

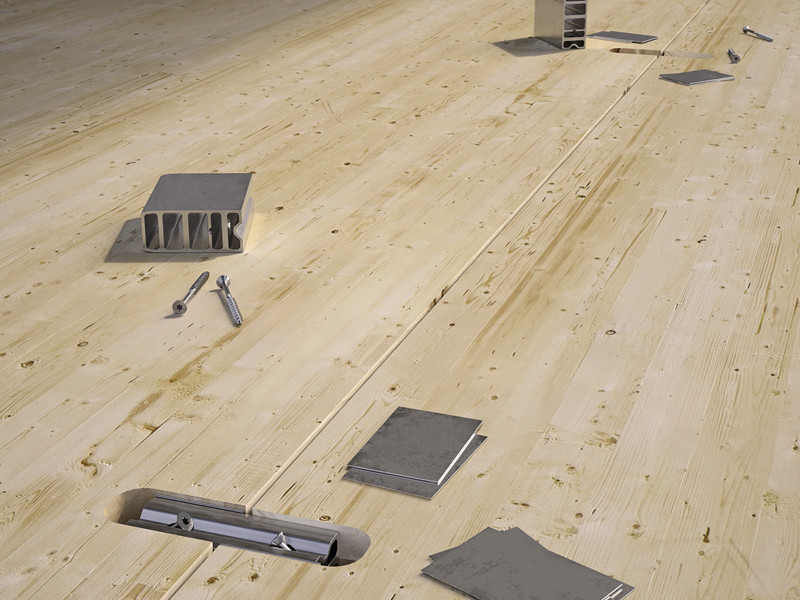

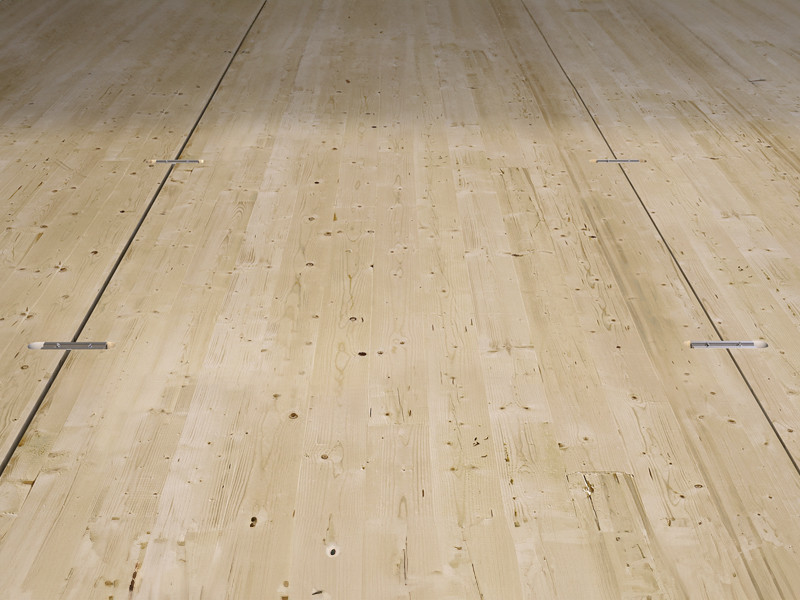

Ideal para paredes y forjados, permite reconstruir paneles monolíticos de grandes dimensiones, previamente cortados por exigencias de transporte
Video
SLOT, EL CONECTOR DE CORTE PARA PANELES ESTRUCTURALES CON LA FUERZA DE MÁS DE 60 TORNILLOS

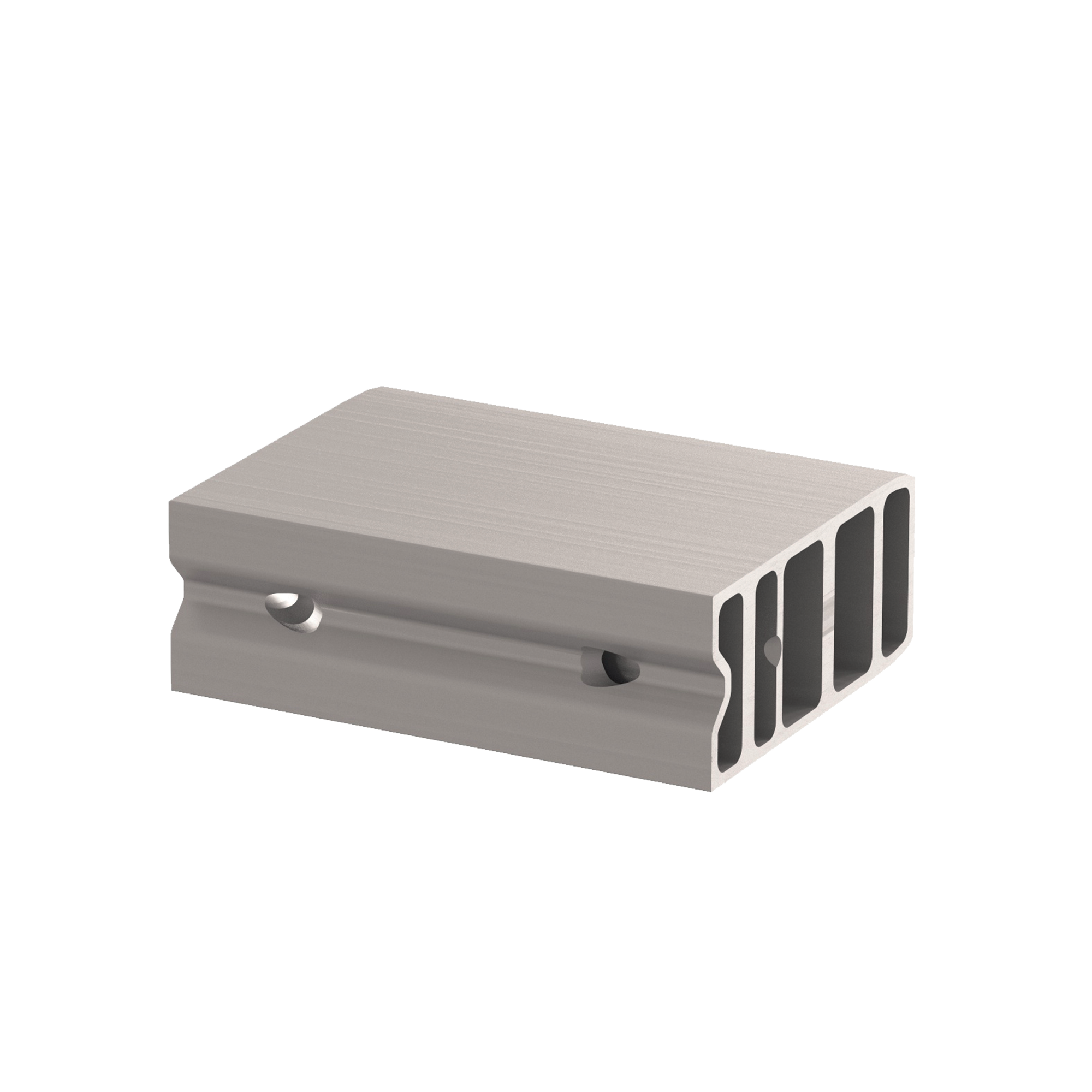

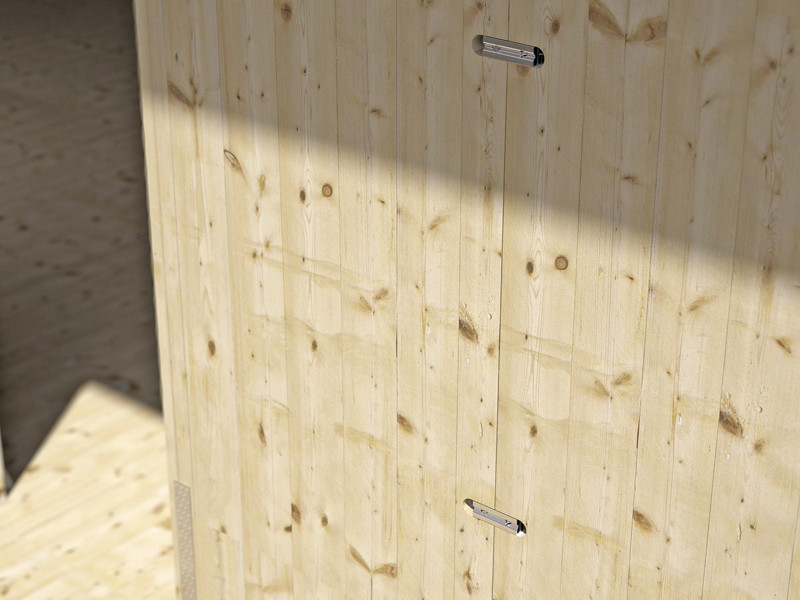

El conector de aluminio SLOT es ideal para las uniones de paredes y forjados de edificios multipisos. La forma de cuña facilita la inserción en el fresado; la geometría alveolar maximiza la resistencia.
De aluminio, es ligero y fácil de manejar. Ofrece la posibilidad de montaje con tornillos auxiliares inclinados que facilitan el apriete recíproco entre paneles. Su rendimiento es excepcional: un conector puede reemplazar hasta 60 tornillos Ø6, con lo cual se reducen los tiempos de colocación.
SLOT dispone del marcado CE según ETA. Los valores se calculan, prueban y certifican también en madera laminada, CLT, LVL Softwood y LVL Hardwood.
Se puede utilizar en paneles de CLT, LVL o madera laminada.
Documentación
Ficha técnica
|
|
|---|---|
Ficha técnica USA
|
|
Ficha técnica CANADA
|
|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
SLOT
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|
| SLOT90 | 89 | 120 | 40 | 10 |
SLOT SHIM
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| SHIMS609005 | 89 | 60 | - | 0.5 | 100 |
| SHIMS609010 | 89 | 60 | - | 1 | 50 |
