ANGULAR PARA MADERA, PARA FUERZAS DE CORTE Y DE TRACCIÓN
TITAN N

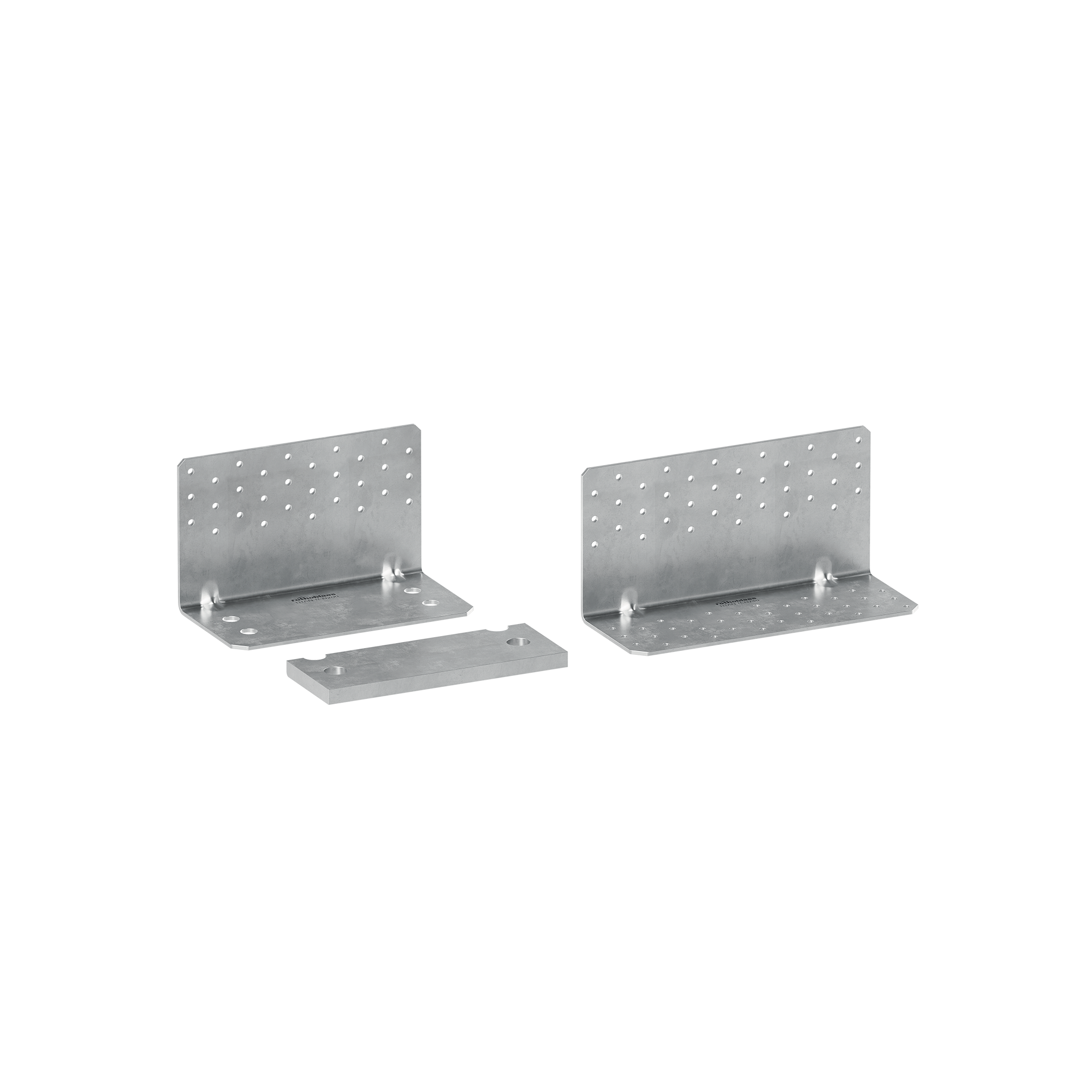

El **angular para madera ** TITAN N asegura resistencias superiores tanto al corte como a la tracción.
Como placa angular para madera, TITAN N está indicada para usarse en CLT y se instala cómodamente gracias a los agujeros colocados en posición elevada. Al igual que otras placas angulares para madera, está disponible en dos versiones, tanto para uniones madera-madera como madera-hormigón.
El soporte angular para madera con resistencias superiores en todas las direcciones
La placa para madera TITAN N asegura excepcionales resistencias al corte R2/3,k: superior a 80 kN en hormigón con arandela TCW y más de 45 kN en madera.

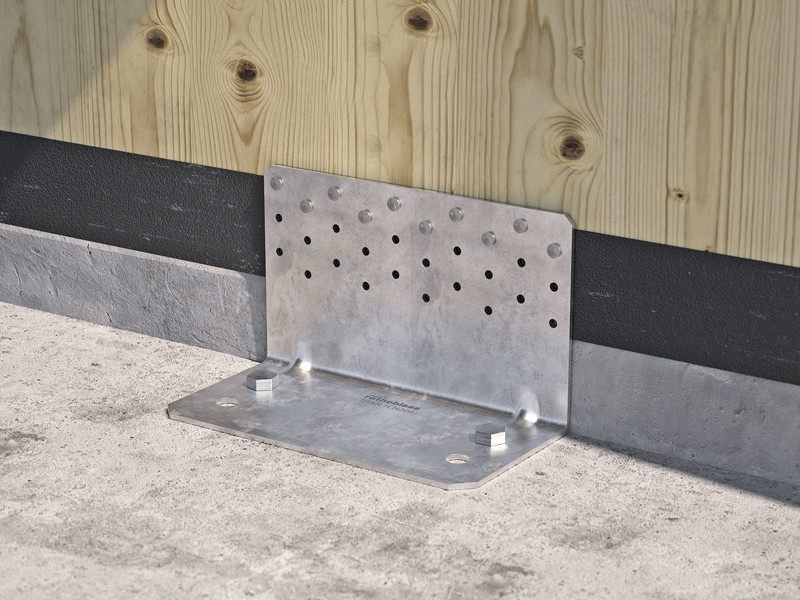

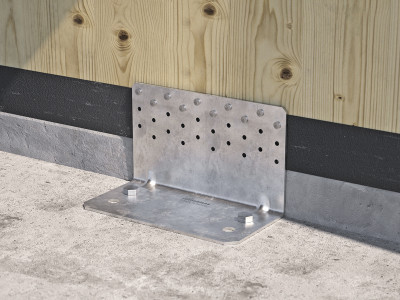

En hormigón, los soportes angulares para madera TCN (TITAN N para hormigón) con arandelas TCW (TITAN Washer) garantizan una óptima resistencia a la tracción. R1,k 70 kN. Los valores se calculan, prueban y certifican también con interposición del perfil acústico XYLOFON o ALADIN y con fijación parcial por presencia de lecho de mortero o viga de base. Combinada con TITAN Washer, es ideal como hold down en los extremos de las paredes o como solución de corte a lo largo de las paredes.

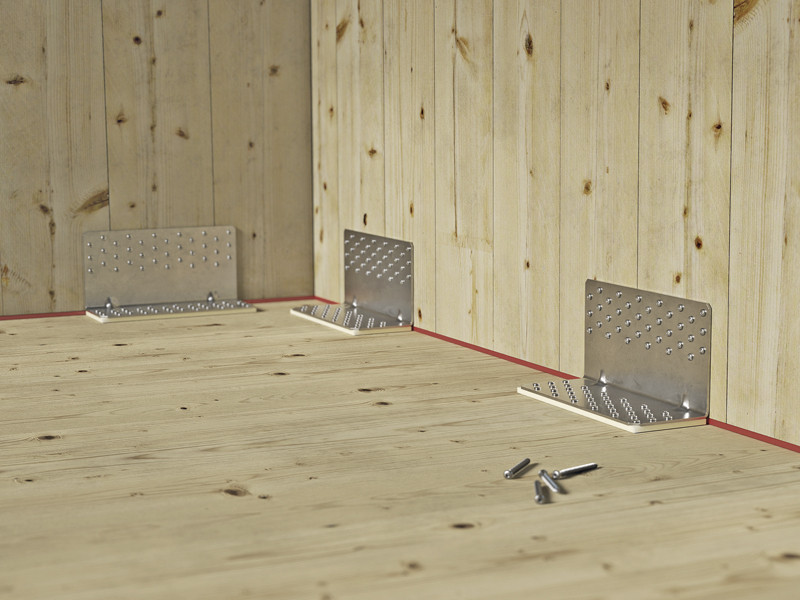

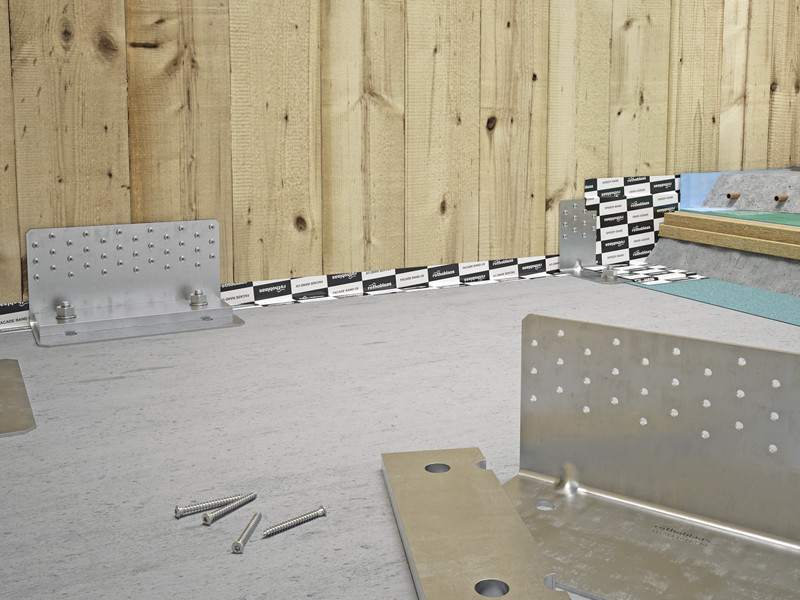

TITAN N se puede integrar dentro del paquete de forjado para que quede oculto en caso de exigencias estéticas con paneles a la vista. La placa perforada tridimensional de acero al carbono con zincado galvanizado es ideal para uniones de corte y tracción para aplicaciones madera-hormigón y madera-madera en CLT, LVL, madera maciza y laminada y paneles de madera.
Documentación
Ficha técnica
|
|
|---|---|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
Especificaciones técnicas
|
|
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
TITAN N - TCN
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| TCN200 | 200 | 103 | 120 | 3 | 10 |
| TCN240 | 240 | 123 | 120 | 3 | 10 |
TITAN WASHER - TCW
| CÓDIGO | B
[mm]
|
P
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| TCW200 | 190 | 72 | 12 | 1 |
| TCW240 | 230 | 73 | 12 | 1 |
TITAN N - TTN
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| TTN240 | 240 | 93 | 120 | 3 | 10 |
XYLOFON PLATE - TITAN N
| CÓDIGO | B
[mm]
|
P
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| XYL3590240 | 240 | 90 | 6 | 10 |
Specifications
Suministro y colocación de angular para fuerzas de corte para estructuras de madera, tipo TITAN N.
Marcado CE conforme con ETA 11/0496
Campos de aplicación:
– Uniones madera-madera, madera-hormigón y madera-acero
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado Z275
Geometría:
– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
Productos relacionados
-
LBS
TORNILLO DE CABEZA REDONDA PARA PLACAS
-
LBA
CLAVO DE ADHERENCIA EXCELENTE
-
XYLOFON
BANDA RESILIENTE DE ELEVADAS PRESTACIONES PARA EL AISLAMIENTO ACÚSTICO
-
SKR | SKS | SKP
SKR-SKS: ANCLAJE ATORNILLABLE PARA HORMIGÓN
-
SNAIL PULSE
BROCA PERFORADORA DE HM CON CONEXIÓN PARA MANDRILES SDS-PLUS
-

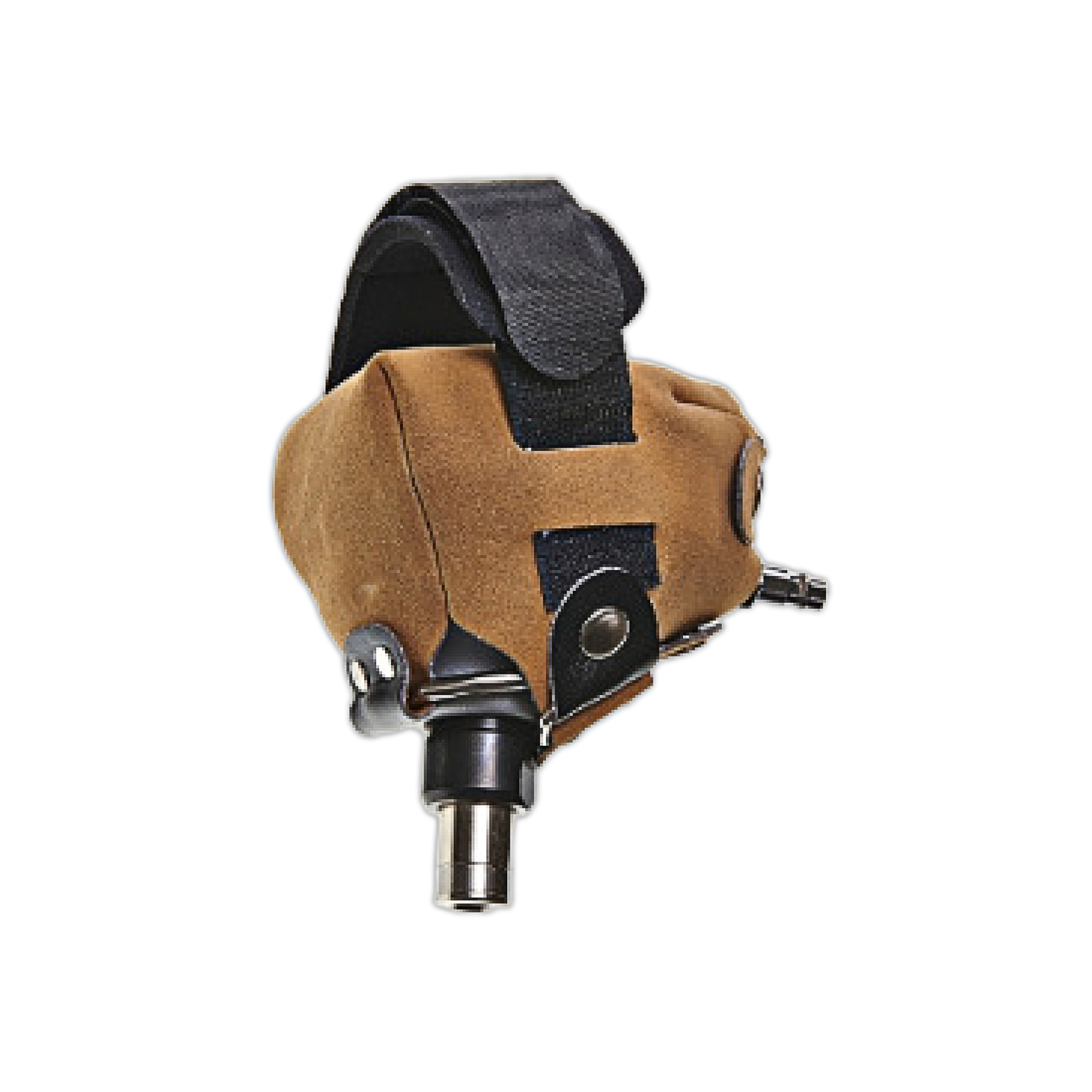

NAIL PALMER
