PLACAS PARA MADERA
TITAN PLATE T
La serie de placas para madera TITAN PLATE T, pensada para resistir a las fuerzas de corte, es ideal para realizar uniones madera-madera, como la conexión plana de las vigas de solera de madera a los paneles de carga de madera.
Cada placa para madera TITAN PLATE T pone la fuerza de un titán al servicio de la madera.
Las placas para vigas de madera maciza, madera laminada y CLT
Las resistencias al corte de las placas metálicas perforadas TITAN PLATE T se calculan con fijación tanto parcial como total para madera maciza, madera laminada y CLT.

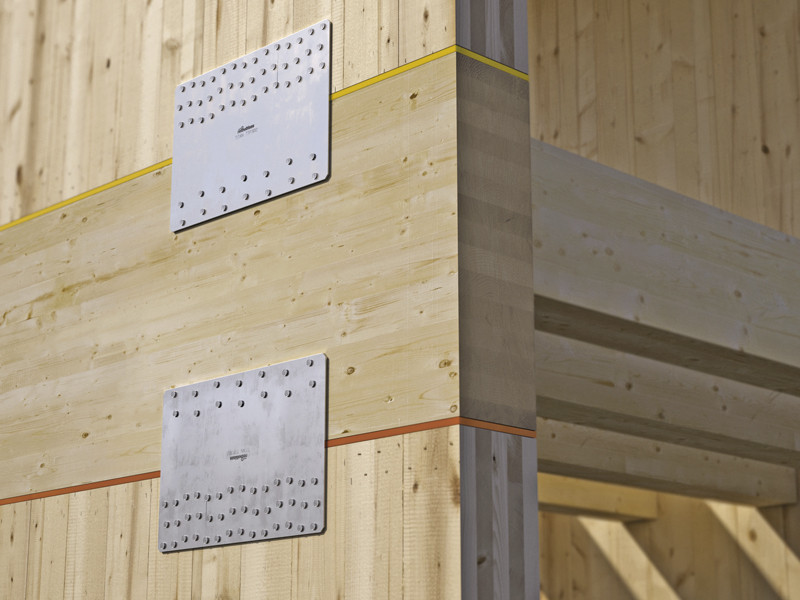

Marcado CE según la norma europea EN 14545. Disponible en dos versiones: la versión de 200 mm también permite fijar las vigas de solera en los cimientos (altura superior a 8 cm) al panel de carga superior, tanto en las estructuras de CLT como en las de TIMBER FRAME.

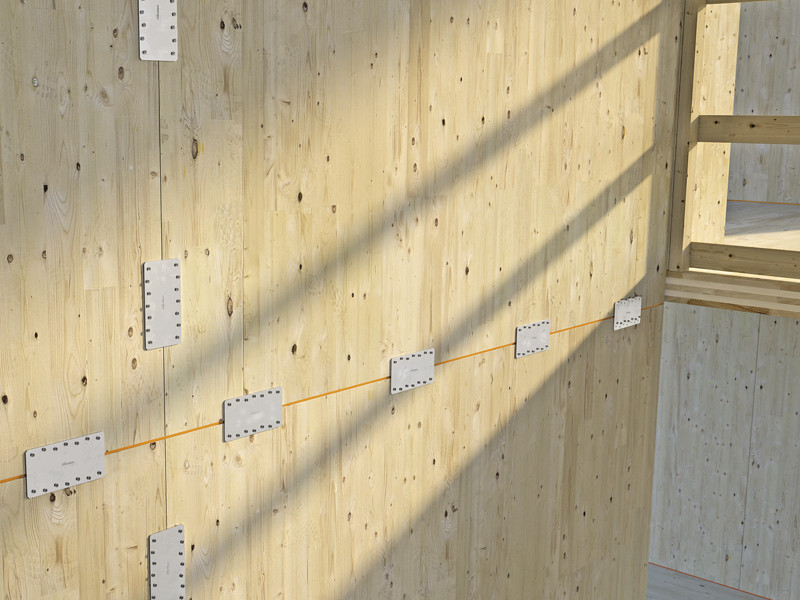

A diferencia de otras placas para madera laminada, la versión de 300 mm se ha diseñado especialmente para maximizar la resistencia al corte en las estructuras de CLT.
La placa de fijación bidimensional TITAN PLATE T de acero al carbono con zincado galvanizado es ideal para realizar uniones de corte madera-madera con paneles y vigas de madera y para el uso en CLT, LVL, madera maciza y laminada y estructuras de entramado (platform frame).
Documentación
Ficha técnica
|
|
|---|---|
Ficha técnica CANADA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
TITAN PLATE TTP
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|

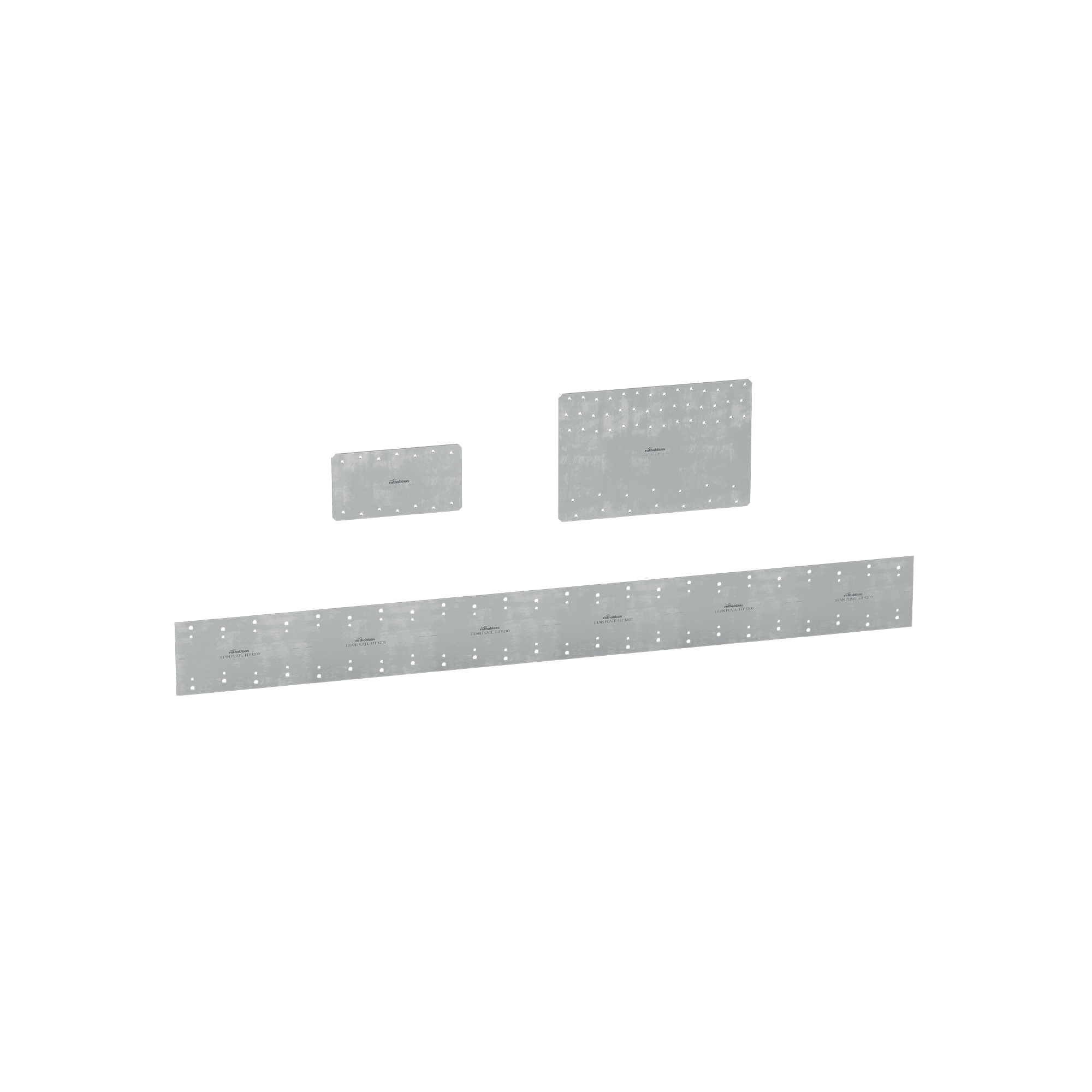

| TTP200 | 200 | 105 | 3 | 10 |
| TTP300 | 300 | 200 | 3 | 10 |

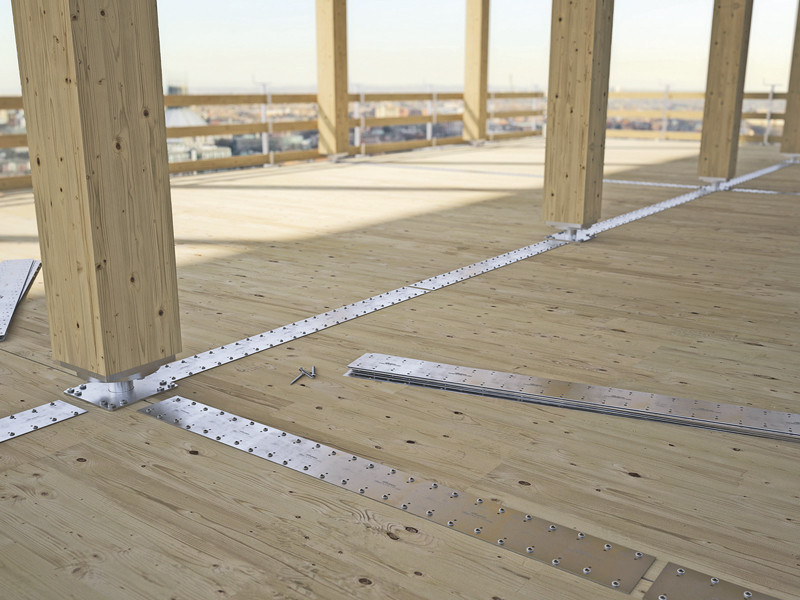

| TTP1200 | 1200 | 120 | 1.5 | 10 |
Specifications
TITAN PLATE
Suministro y colocación de placa para fuerzas de corte para estructuras de madera, tipo TITAN PLATE.
Marcado CE conforme con EN 14545
Campos de aplicación:
– Uniones madera-hormigón, madera-acero
Material:
– Placa perforada bidimensional de acero al carbono con zincado Z275
Geometría:
– B (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
