PLACAS PARA FUERZAS DE TRACCIÓN MADERA-MADERA
WHT PLATE T

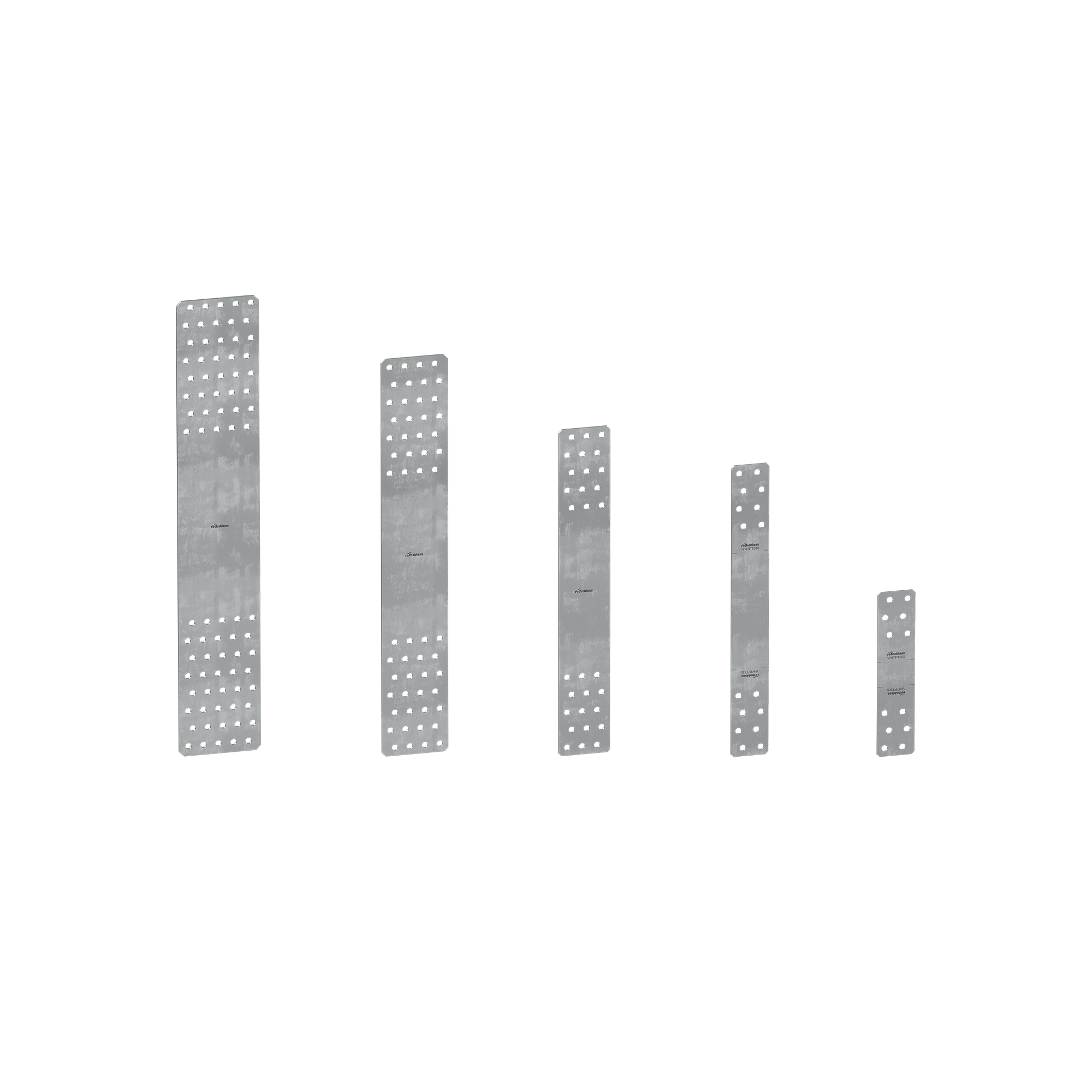

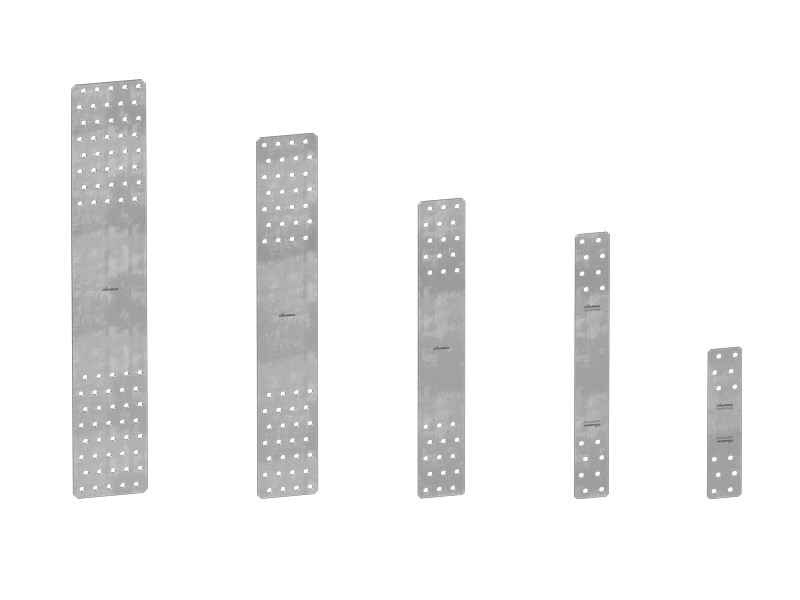

La gama de placas para fuerzas de tracción WHT PLATE T se realiza en 3 versiones de espesor, material y altura diferentes, para proporcionar diferentes niveles de resistencia y tracción.

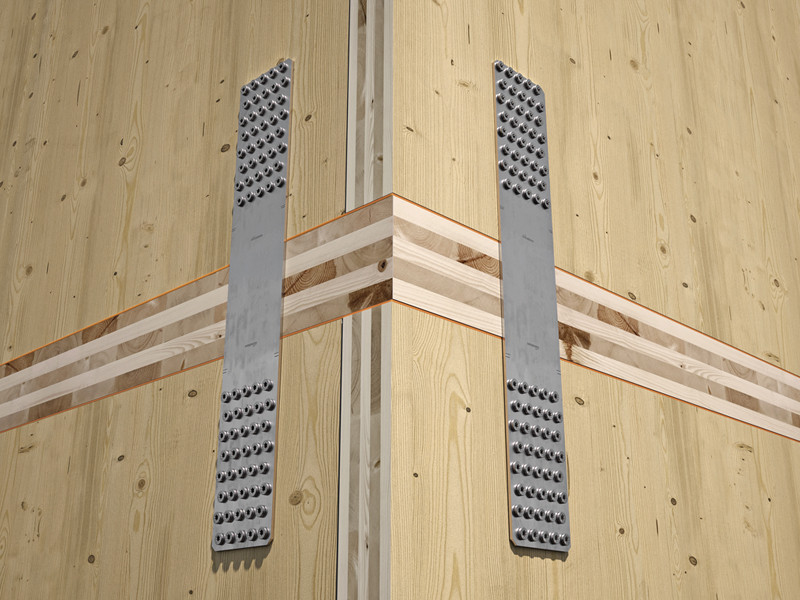

Ideal para usarse en CLT para construcciones multipisos, todas se han calculado y certificado para fuerzas de tracción en uniones madera-madera.
WHT PLATE T, LA PLACA DE ALTA RESISTENCIA A LA TRACCIÓN PARA EDIFICIOS MULTIPISOS DE MADERA
Las placas para madera WHT PLATE T son la solución perfecta para construir edificios multipisos con forjados de diferentes espesores, gracias a las resistencias características a la tracción superiores a 150 kN.

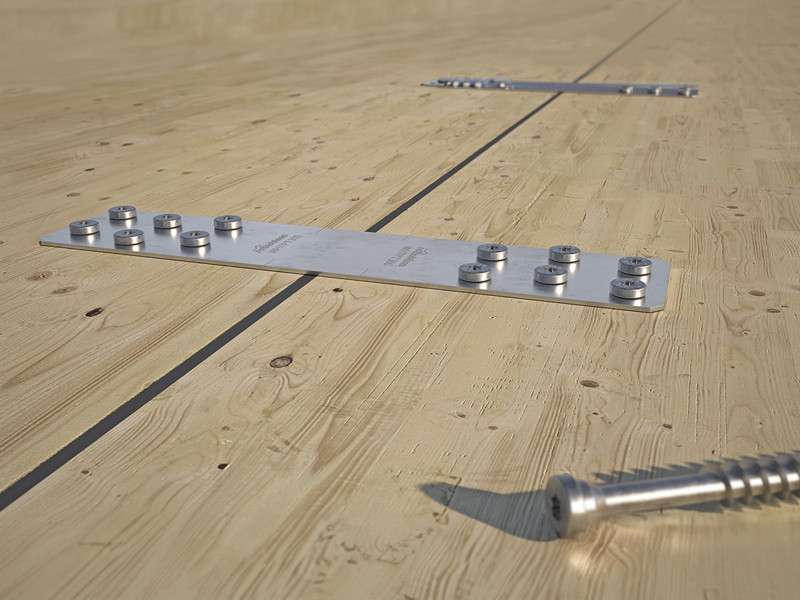

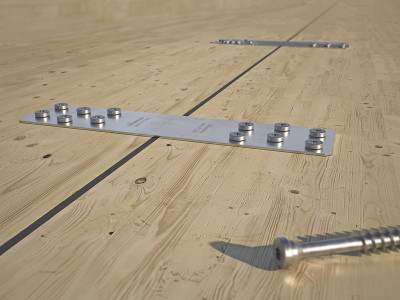

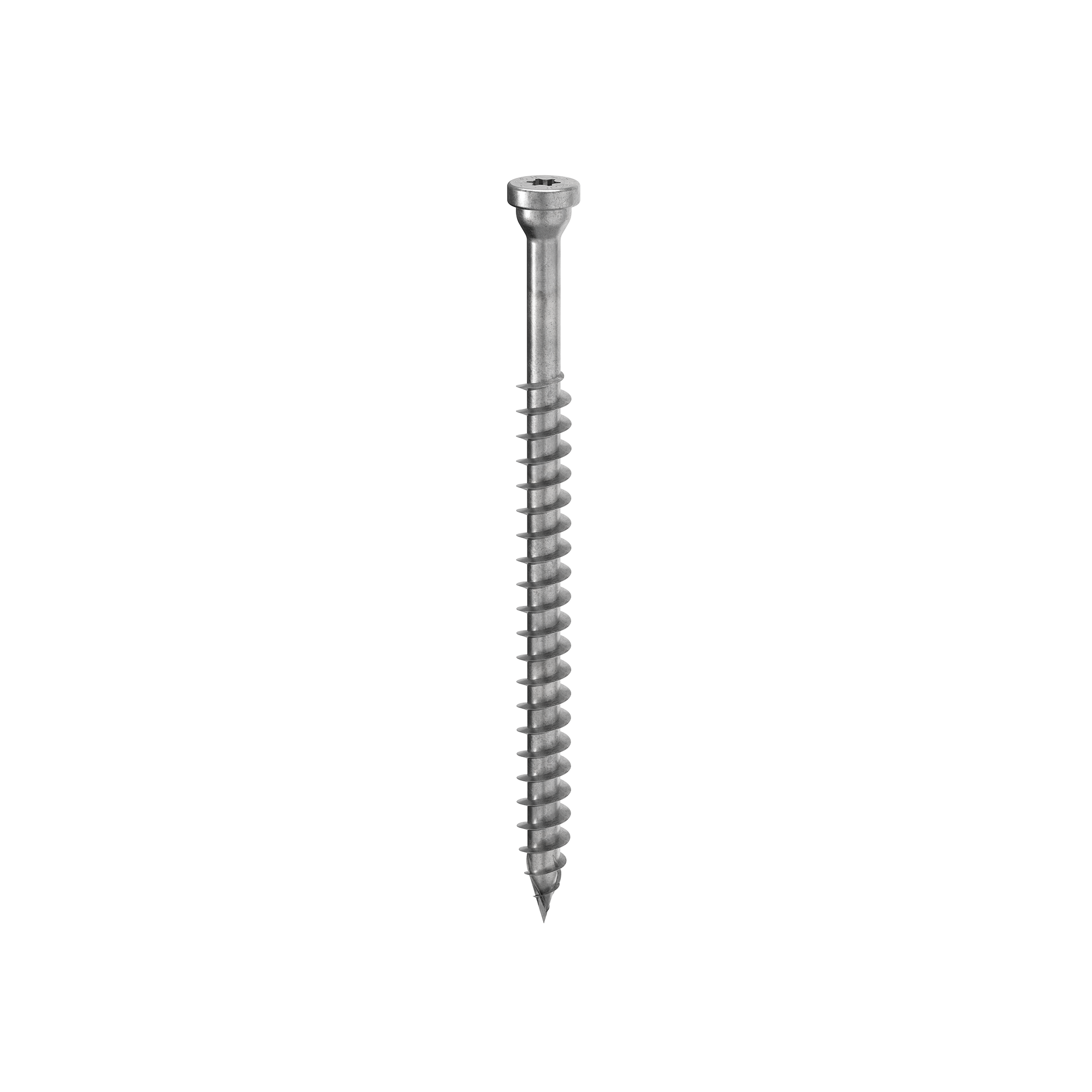

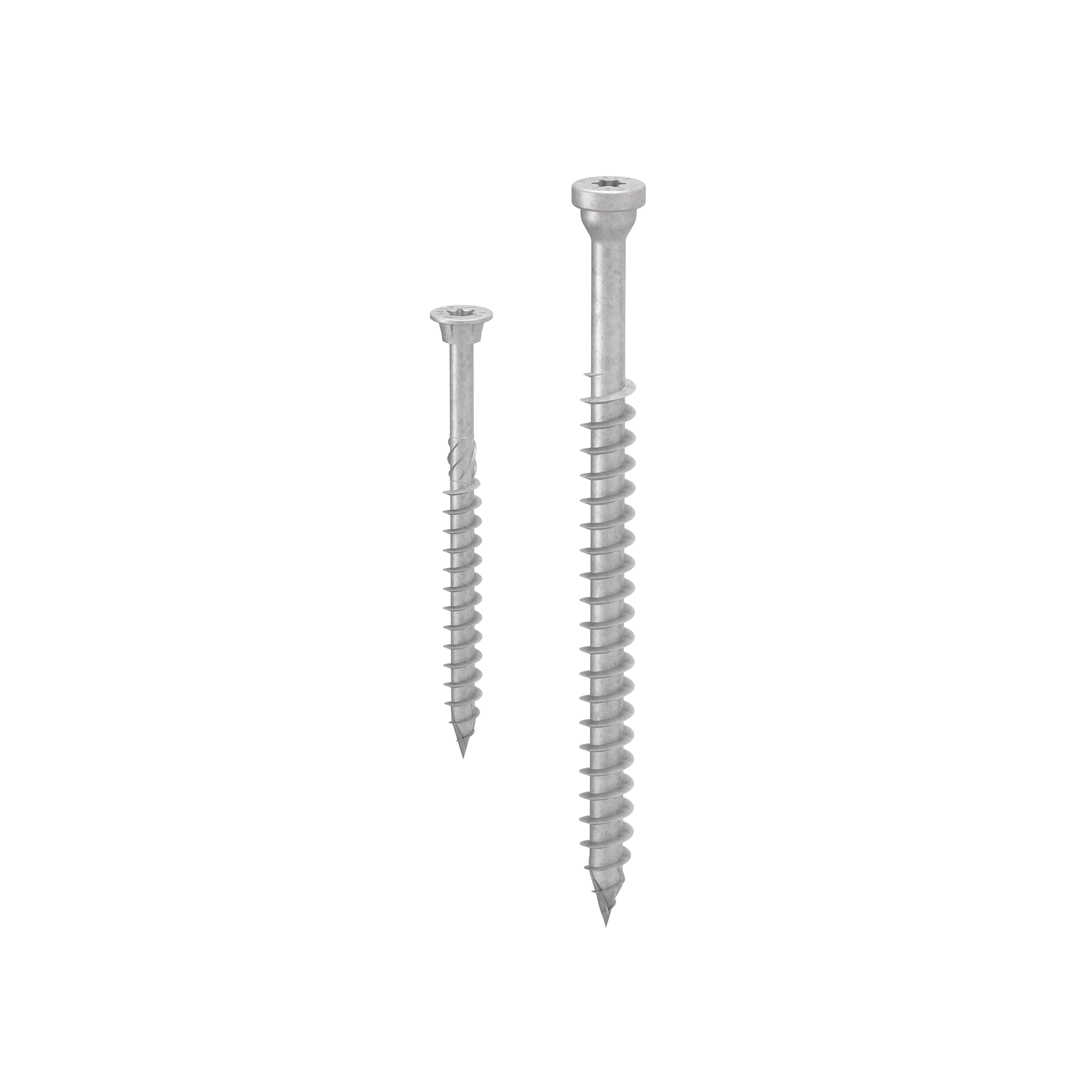

La placa metálica proporciona unas óptimas prestaciones si se combina con los tornillos HBS PLATE o HBS PLATE EVO: gracias a la forma troncocónica y al espesor aumentado de la cabeza de los tornillos, estos permiten fijar las placas a la madera de forma segura y fiable.

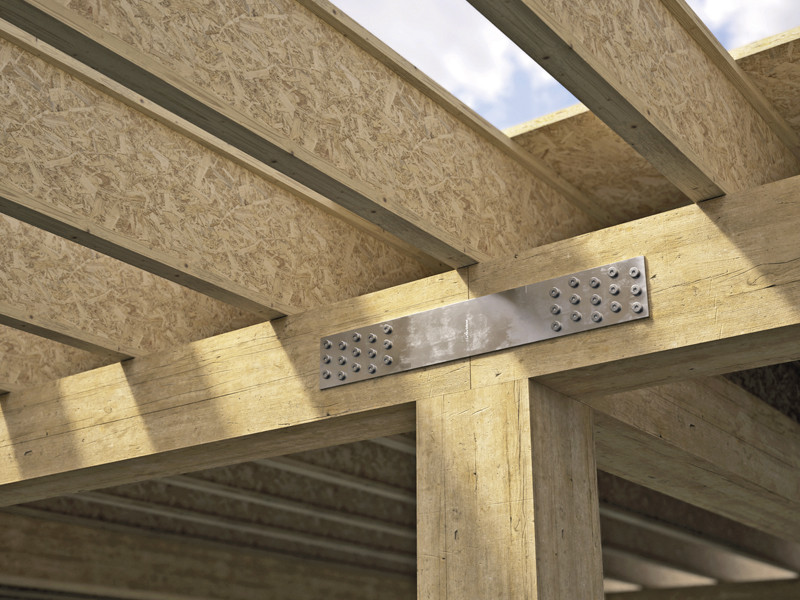

De acero al carbono con zincado galvanizado, se han diseñado para realizar uniones de tracción madera-madera de paneles y vigas de CLT, LVL, madera maciza y laminada, estructuras de entramado (platform frame) y paneles a base de madera en general.
Documentación
Ficha técnica
|
|
|---|---|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
WHT PLATE T
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| WHTPT300 | 67 | 300 | 2 | 10 |
| WHTPT530 | 67 | 530 | 2.5 | 10 |
| WHTPT600 | 91 | 594 | 3 | 10 |
| WHTPT720 | 118 | 722 | 4 | 5 |
| WHTPT820 | 145 | 826 | 5 | 1 |
