ANGULAR PARA FUERZAS DE TRACCIÓN
WHT STANDARD

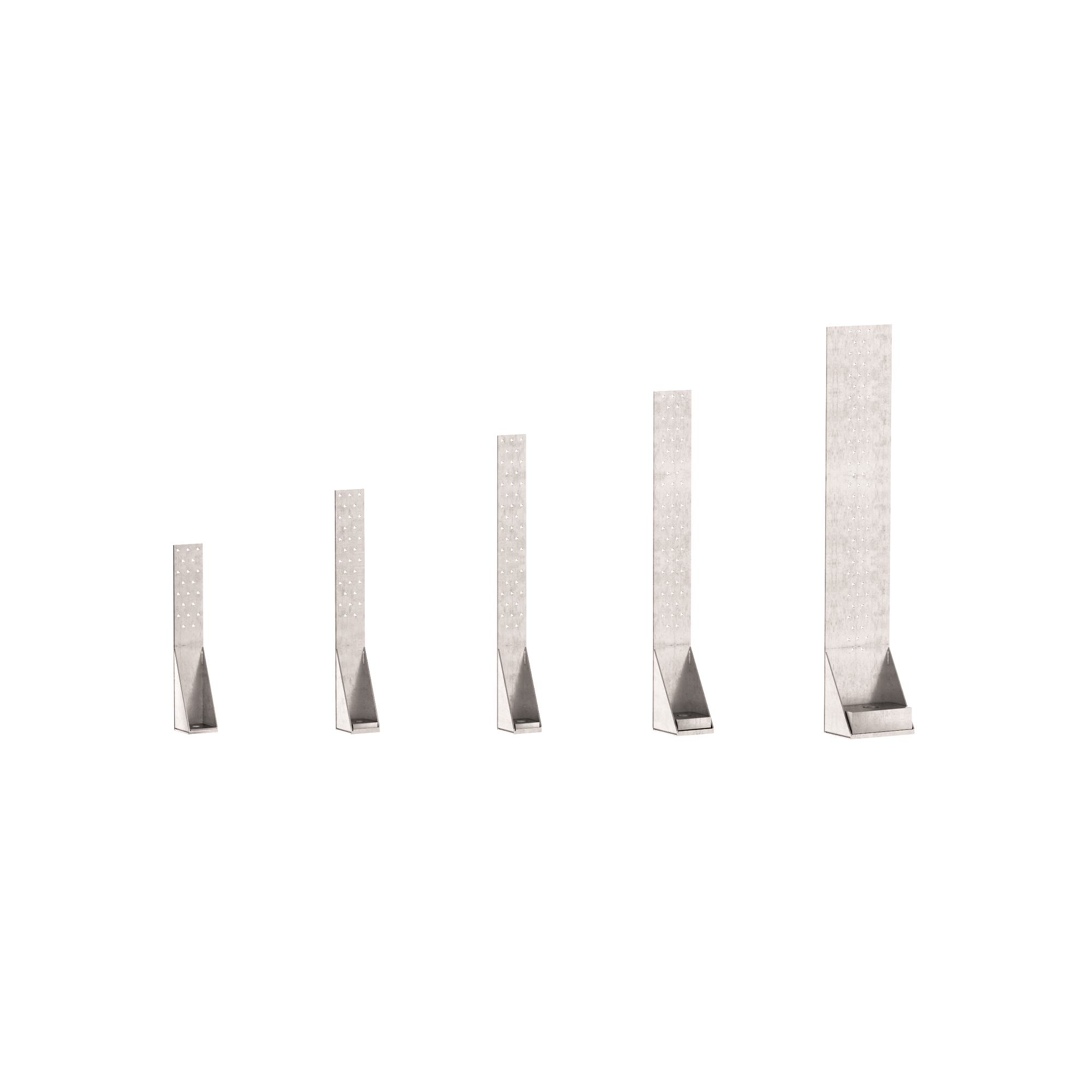

WHT es el angular para madera realizado en 5 medidas que, combinadas con las 5 arandelas disponibles, permite obtener hasta 10 configuraciones para satisfacer cualquier exigencia de prestación estática.
PLACAS ANGULARES PARA MADERA WHT, UN HOLD DOWN PARA CADA EXIGENCIA ESTÁTICA

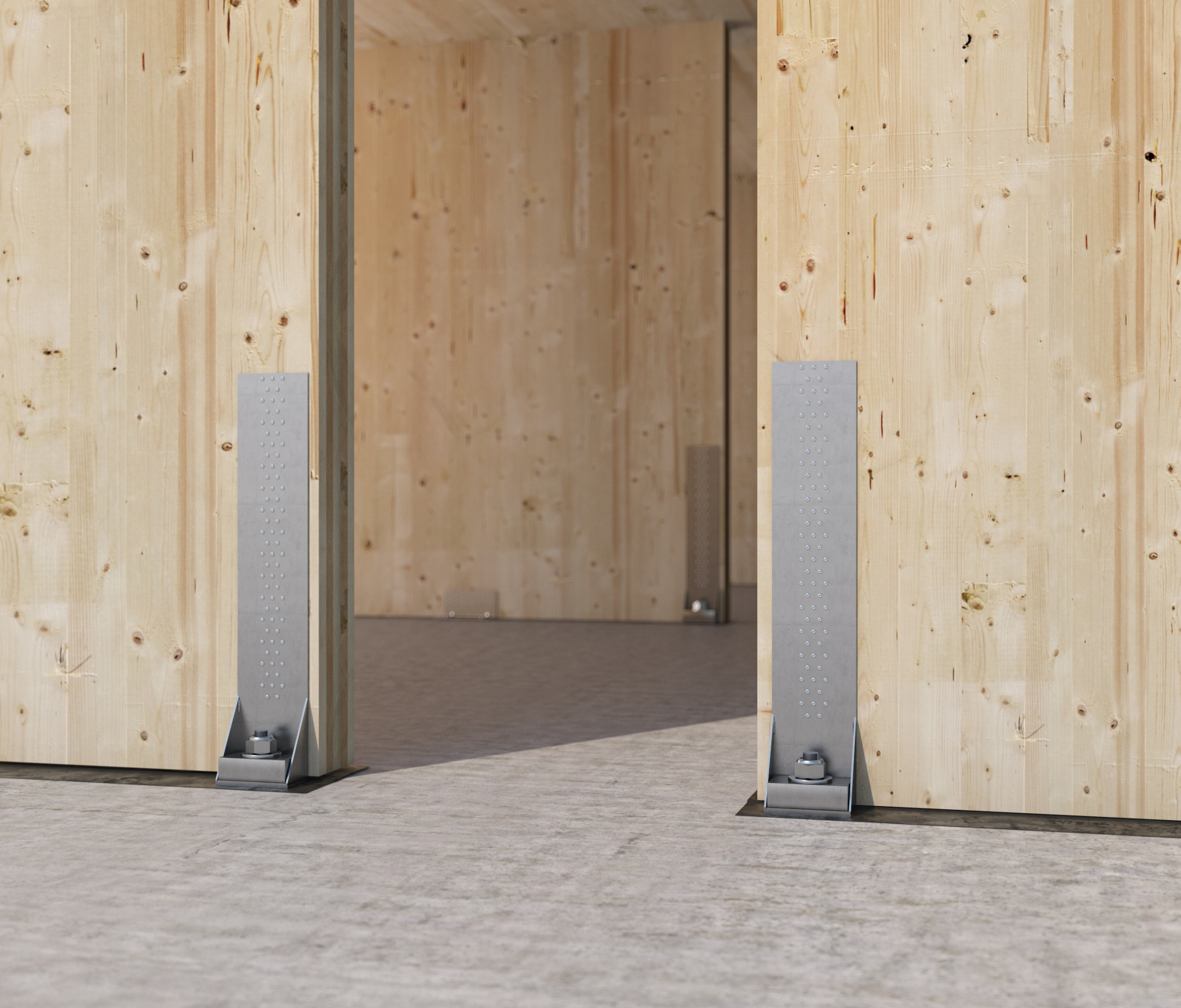

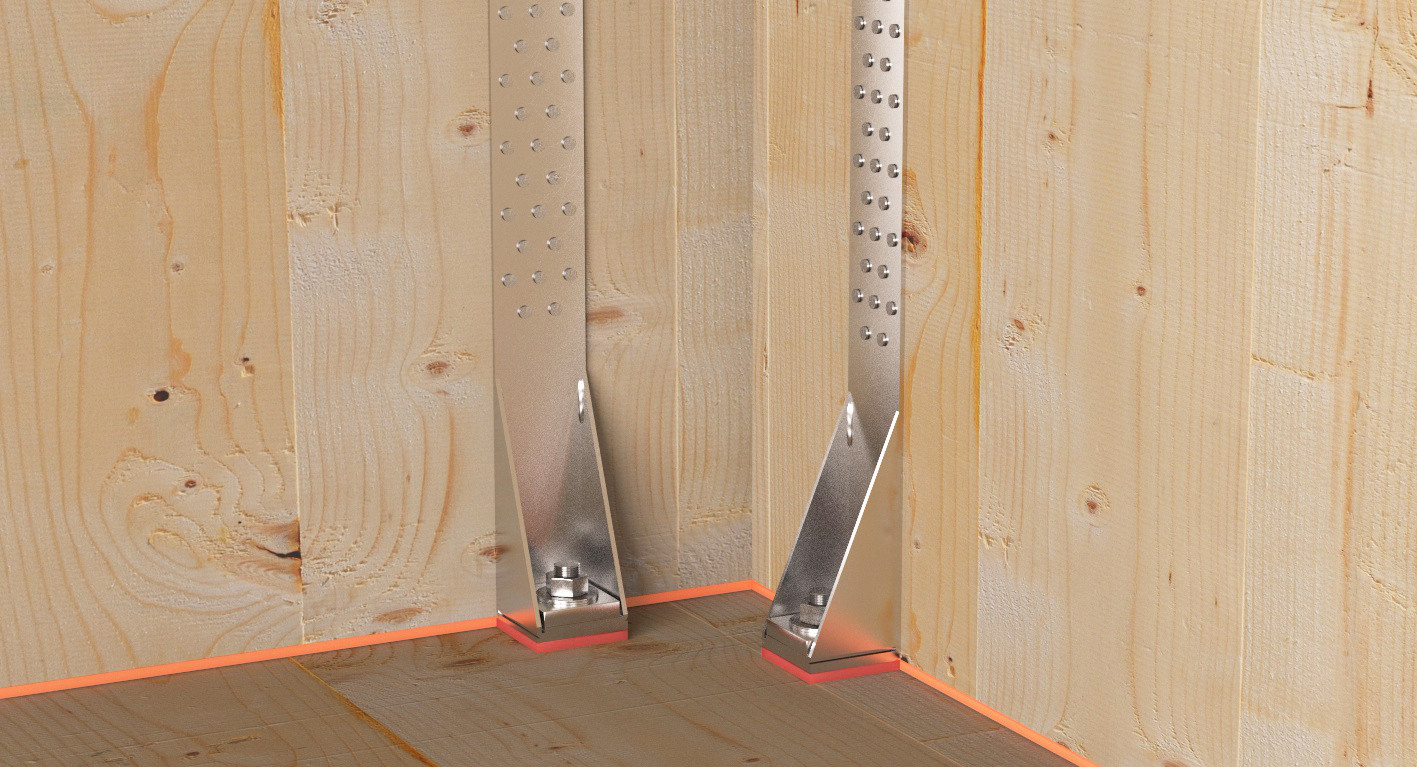

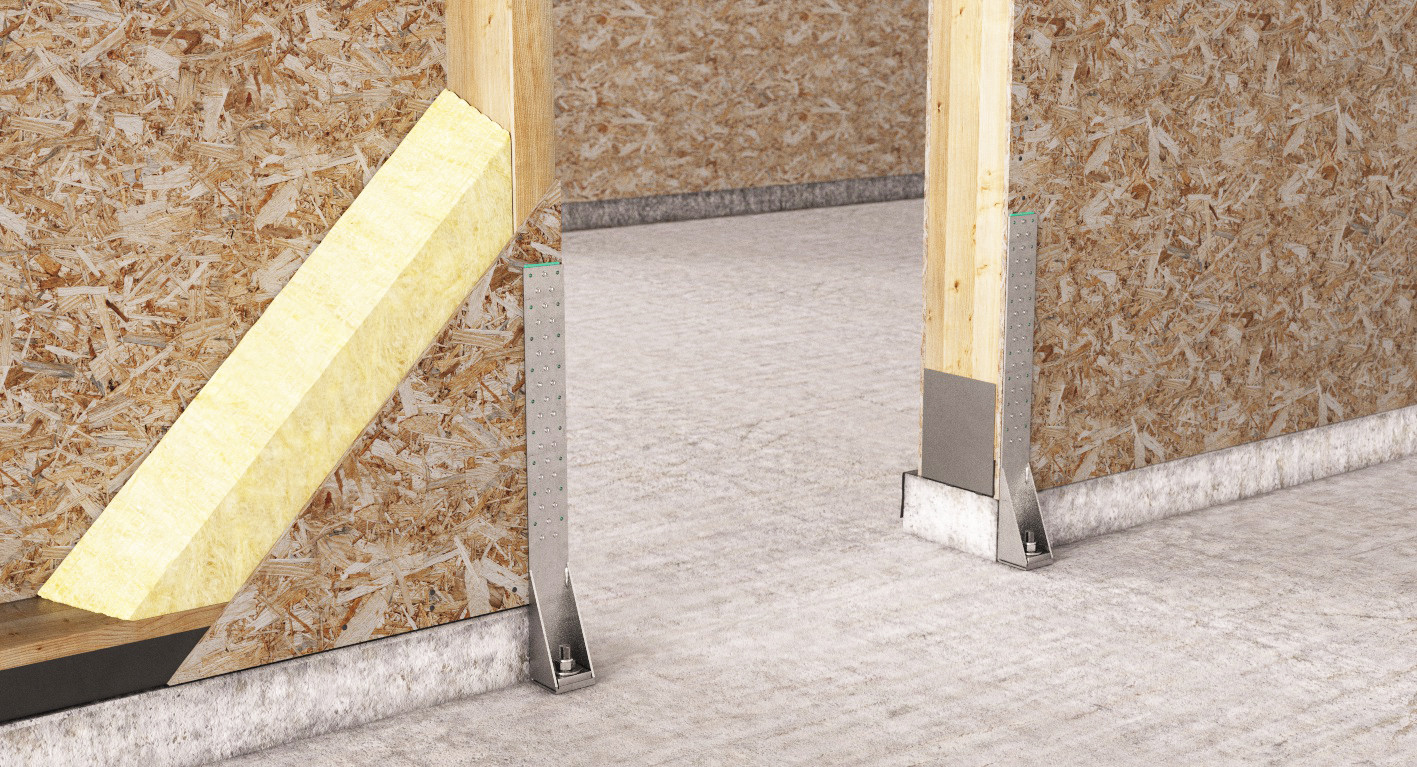

Las 5 versiones de placa angular se pueden combinar con varias arandelas para que el proyectista y el carpintero encuentren la aplicación más adecuada, tanto en caso de panel macizo (CLT - Cross Laminated Timber) como entramado (platform frame).
El acero S355, las bridas laterales de refuerzo y el agujero de mayor diámetro garantizan altas resistencias también en las aplicaciones con clavado parcial. La calidad de las placas WHT se ha comprobado mediante numerosas pruebas realizadas tanto en el producto como en sus fijaciones (clavos, tornillos, barra roscada y anclaje químico).
En el ámbito del proyecto de investigación Seismic-rev, la unión y las correspondientes fijaciones se han sometido a numerosas pruebas estáticas y cíclicas mediante las cuales se han determinado los parámetros de rigidez (Kser) y las clases de ductilidad. El angular WHT es ideal para realizar uniones de tracción madera-hormigón y madera-madera en paneles y vigas de CLT, estructuras de entramado, paneles a base de madera, LVL, madera maciza y madera laminada.
Documentación
Ficha técnica
|
|
|---|---|
Ficha técnica USA
|
|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
Especificaciones técnicas
|
|
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
ANGULAR WHT
| CÓDIGO | info | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. |
|---|---|---|---|---|---|
| WHT340 | running out article | 60 | 63 | 340 | 10 |
| WHT440 | running out article | 60 | 63 | 440 | 10 |
| WHT540 | running out article | 60 | 63 | 540 | 10 |
| WHT620 | running out article | 80 | 83 | 620 | 10 |
| WHT740 | running out article | 140 | 83 | 740 | 1 |
ARANDELA WHTW
| CÓDIGO | info | d₁
[mm]
|
B
[mm]
|
P
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|---|
| WHTW50 | running out article | 18 | 50 | 56 | 10 | 80 |
| WHTW50L | running out article | 22 | 50 | 56 | 10 | 80 |
| WHTW70 | running out article | 22 | 70 | 77 | 20 | 20 |
| WHTW70L | running out article | 26 | 70 | 77 | 20 | 20 |
| WHTW130 | running out article | 29 | 130 | 77 | 40 | 1 |
Specifications
WHT
Suministro y colocación de angular para fuerzas de tracción para estructuras de madera, tipo WHT.
Marcado CE conforme con ETA 11/0086
Campos de aplicación:
– Uniones madera-hormigón, OSB-hormigón, madera-madera, madera-OSB y madera-acero
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– H (mm) = :
– Agujero en la base (mm) = : Ø
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WHT + WASHER
Suministro y colocación de angular para fuerzas de tracción para estructuras de madera, tipo WHT + washer.
Marcado CE conforme con ETA 11/0086
Campos de aplicación:
– Uniones madera-hormigón, OSB-hormigón, madera-madera, madera-OSB y madera-acero
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
Angular: :
– H (mm) = :
– Agujero en la base (mm) = : Ø
Arandela:
– Espesor (mm) = :
– Agujero (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
WHT XXL + WASHER
Suministro y colocación de angular para altas fuerzas de tracción para estructuras de madera, tipo WHT XXL + washer.
Marcado CE conforme con ETA 11/0086
Campos de aplicación:
– Uniones madera-hormigón, OSB-hormigón, madera-madera, madera-OSB y madera-acero
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
Angular:
– H (mm) = :
– Agujero en la base (mm) = : Ø
Arandela:
– Espesor (mm) = : ………………
– Agujero (mm) = : ………………
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
Productos relacionados
-

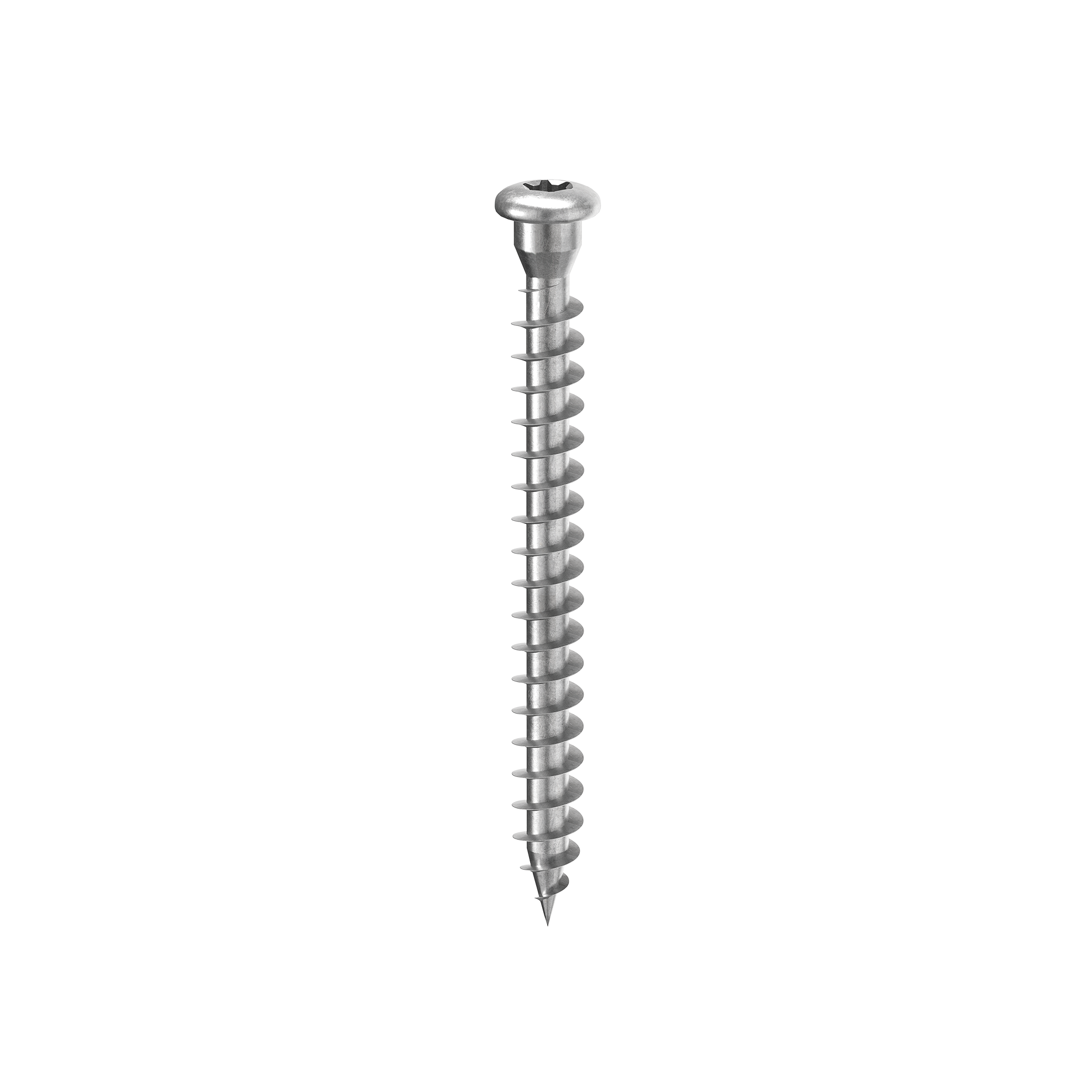

LBS
TORNILLO DE CABEZA REDONDA PARA PLACAS
-
LBA
CLAVO DE ADHERENCIA EXCELENTE
-

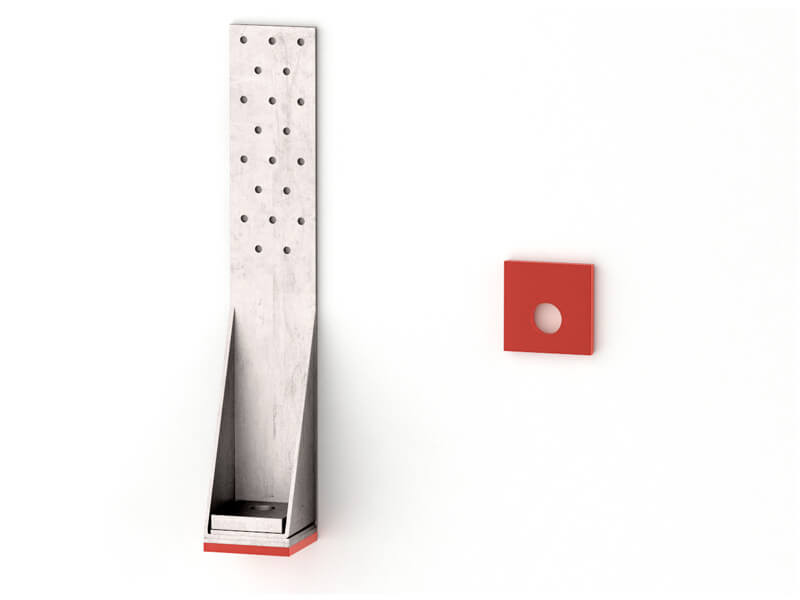

XYLOFON WASHER WHT
