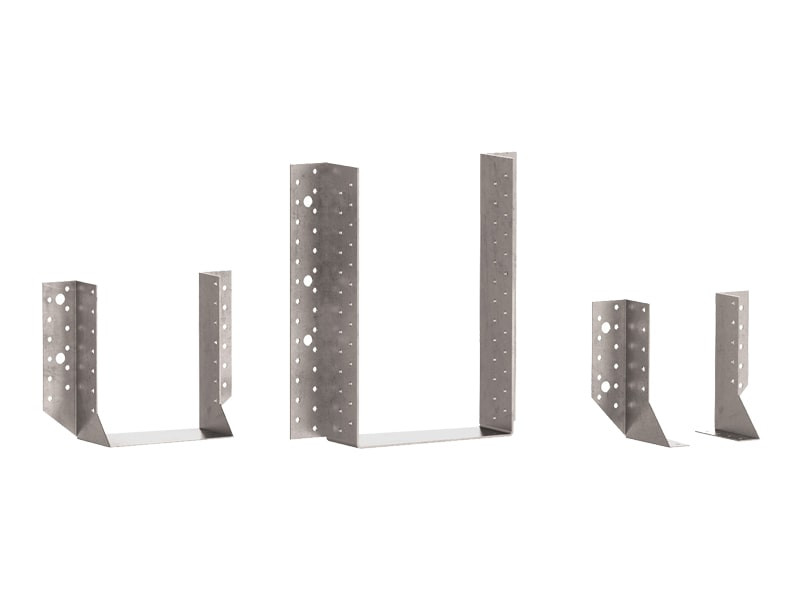

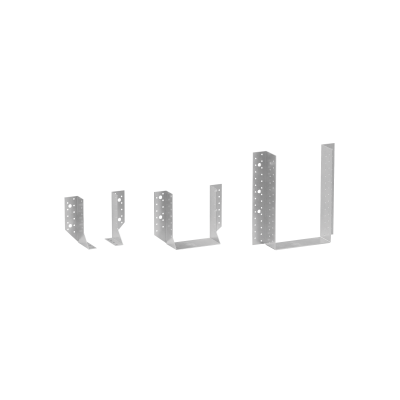

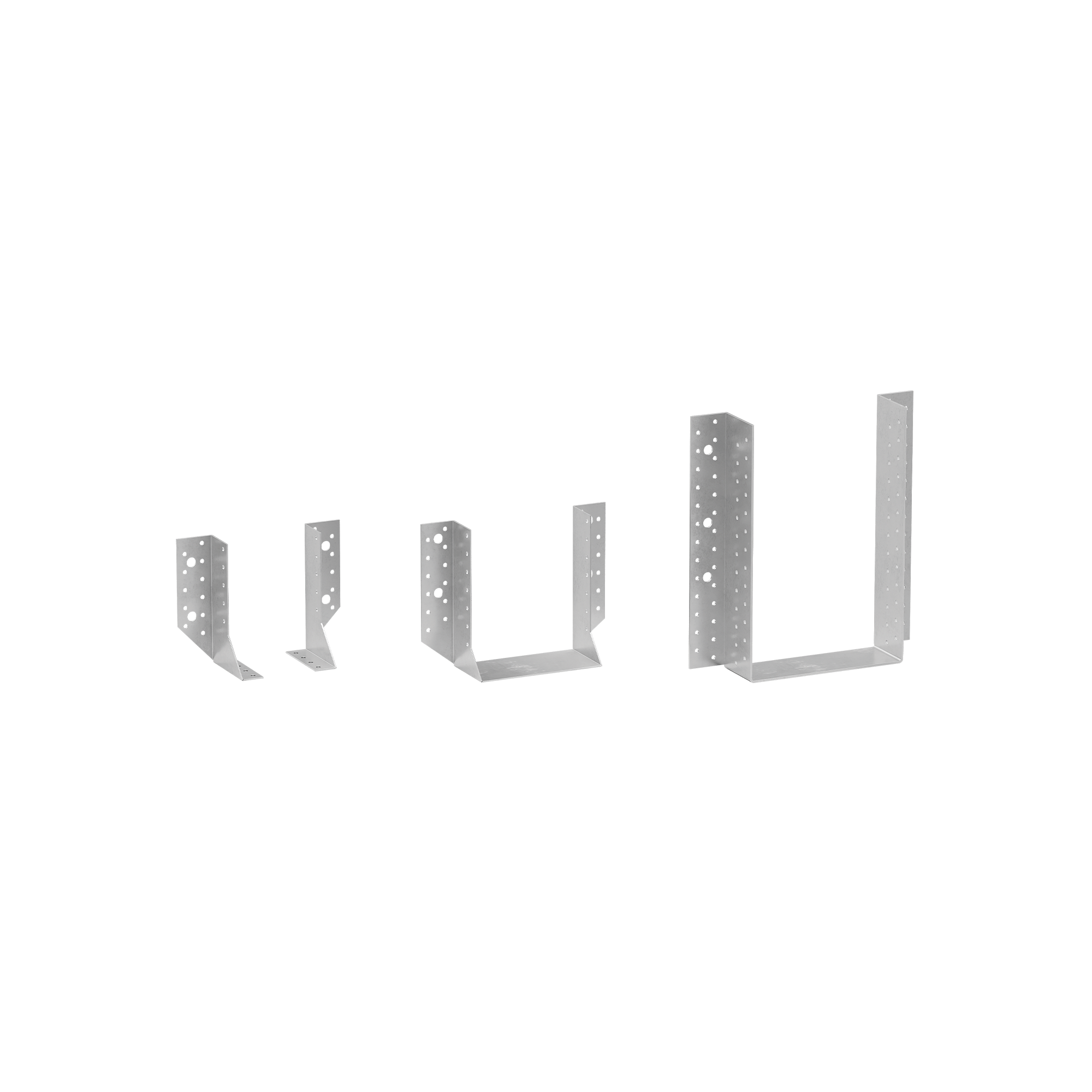

ESTRIBOS METÁLICOS DE ALAS EXTERNAS
BSA
Sistema standard, certificado, rápido y económico. Posibilidad de fijar la viga en flexión desviada, o rotada en relación a su eje. Adecuado para el uso tanto en madera como en hormigón.
Documentación
Ficha técnica
|
|
|---|---|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
Especificaciones técnicas
|
|
CAD Files
|
BSAS - LISA
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| BSAS40110 | 40 | 110 | 2 | 50 |
| BSAS46117 | 46 | 117 | 2 | 50 |
| BSAS46137 | 46 | 137 | 2 | 50 |
| BSAS46207 | 46 | 207 | 2 | 25 |
| BSAS5070 | 50 | 70 | 2 | 50 |
| BSAS51105 | 51 | 105 | 2 | 50 |
| BSAS51135 | 51 | 135 | 2 | 50 |
| BSAS60100 | 60 | 100 | 2 | 50 |
| BSAS64128 | 64 | 128 | 2 | 50 |
| BSAS64158 | 64 | 158 | 2 | 50 |
| BSAS70125 | 70 | 125 | 2 | 50 |
| BSAS70155 | 70 | 155 | 2 | 50 |
| BSAS7690 | 76 | 90 | 2 | 25 |
| BSAS76152 | 76 | 152 | 2 | 50 |
| BSAS80120 | 80 | 120 | 2 | 50 |
| BSAS80140 | 80 | 140 | 2 | 50 |
| BSAS80150 | 80 | 150 | 2 | 50 |
| BSAS80180 | 80 | 180 | 2 | 25 |
| BSAS80210 | 80 | 210 | 2 | 25 |
| BSAS90145 | 90 | 145 | 2 | 50 |
| BSAS92184 | 92 | 184 | 2 | 25 |
| BSAS10090 | 100 | 90 | 2 | 50 |
| BSAS100120 | 100 | 120 | 2 | 50 |
| BSAS100140 | 100 | 140 | 2 | 50 |
| BSAS100160 | 100 | 160 | 2 | 50 |
| BSAS100170 | 100 | 170 | 2 | 25 |
| BSAS100200 | 100 | 200 | 2 | 25 |
| BSAS120120 | 120 | 120 | 2 | 25 |
| BSAS120160 | 120 | 160 | 2 | 25 |
| BSAS120190 | 120 | 190 | 2 | 25 |
| BSAS140140 | 140 | 139 | 2 | 25 |
| BSAS140160 | 140 | 160 | 2 | 25 |
| BSAS140180 | 140 | 180 | 2 | 25 |
BSAD - 2 PIEZAS
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| BSAD25100 | 25 | 100 | 2 | 25 |
| BSAD25140 | 25 | 140 | 2 | 25 |
| BSAD25180 | 25 | 180 | 2 | 25 |
BSAG - MEDIDA GRANDE
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| BSAG100240 | 100 | 240 | 2.5 | 20 |
| BSAG100280 | 100 | 280 | 2.5 | 20 |
| BSAG120240 | 120 | 240 | 2.5 | 20 |
| BSAG120280 | 120 | 280 | 2.5 | 20 |
| BSAG140240 | 140 | 240 | 2.5 | 20 |
| BSAG140280 | 140 | 280 | 2.5 | 20 |
| BSAG160160 | 160 | 160 | 2.5 | 15 |
| BSAG160200 | 160 | 200 | 2.5 | 15 |
| BSAG160240 | 160 | 240 | 2.5 | 15 |
| BSAG160280 | 160 | 280 | 2.5 | 15 |
| BSAG160320 | 160 | 320 | 2.5 | 15 |
| BSAG180220 | 180 | 220 | 2.5 | 10 |
| BSAG180280 | 180 | 280 | 2.5 | 10 |
| BSAG200200 | 200 | 200 | 2.5 | 10 |
| BSAG200240 | 200 | 240 | 2.5 | 10 |
Specifications
Suministro y colocación de estribo metálico de alas externas para estructuras de madera, tipo BSA.
Marcado CE conforme con ETA
Campos de aplicación:

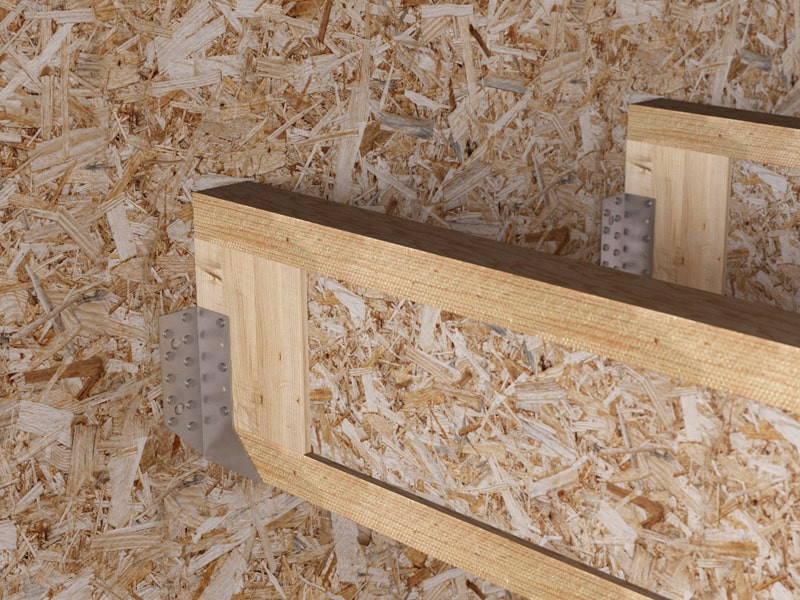

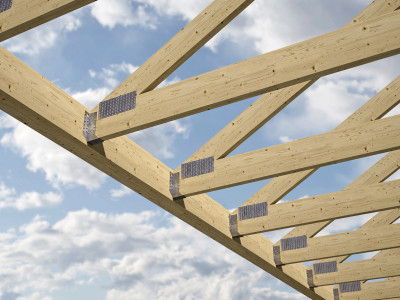

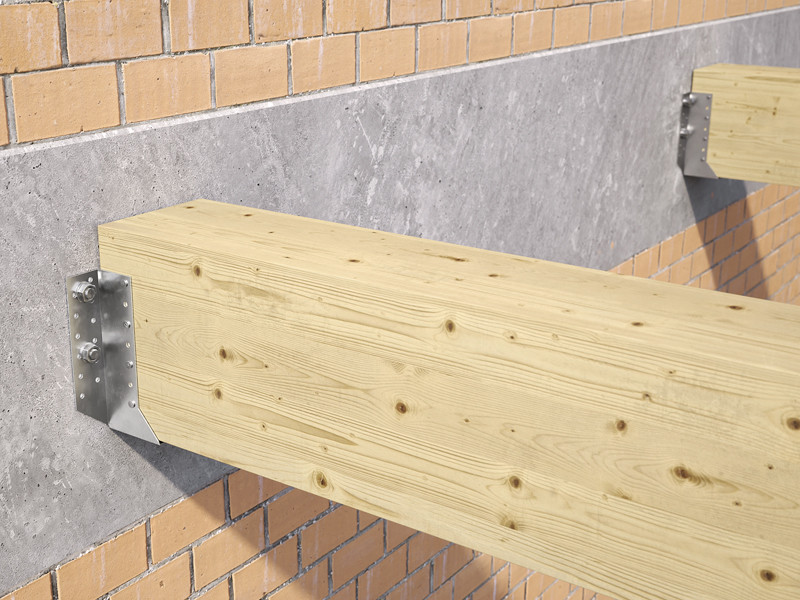

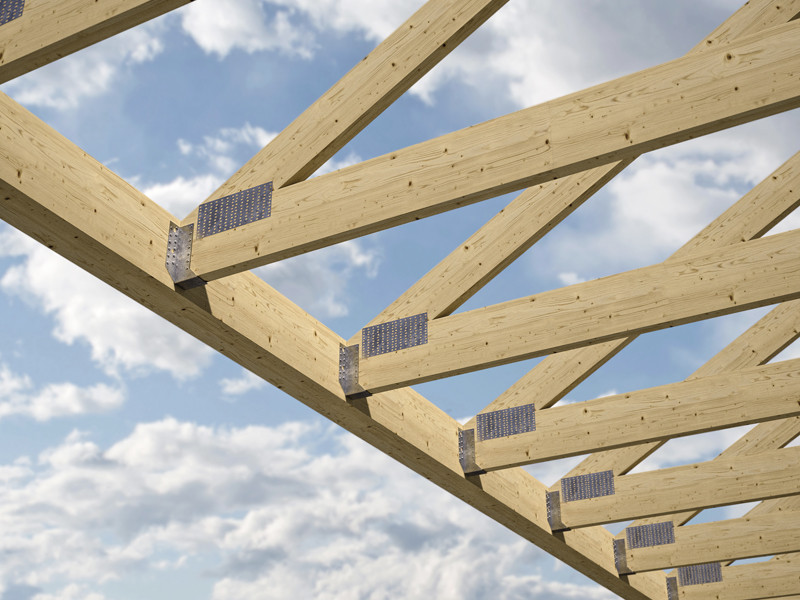

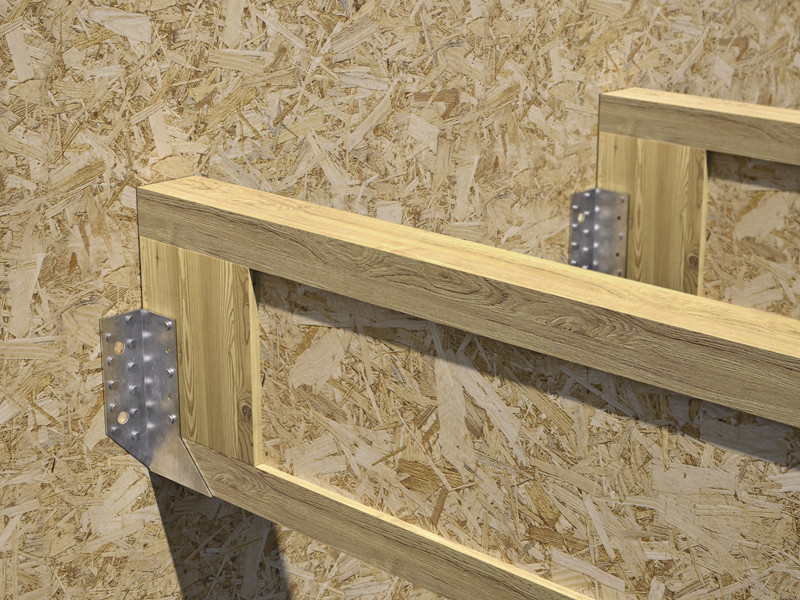

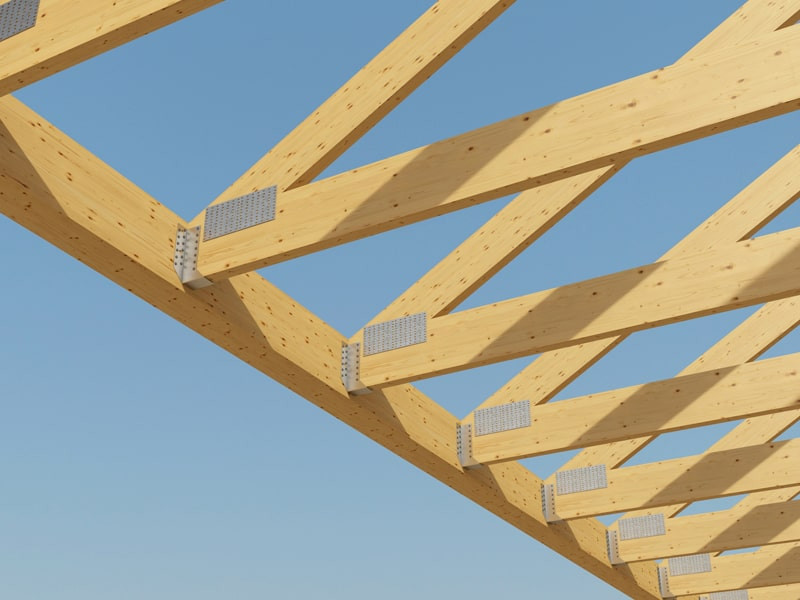

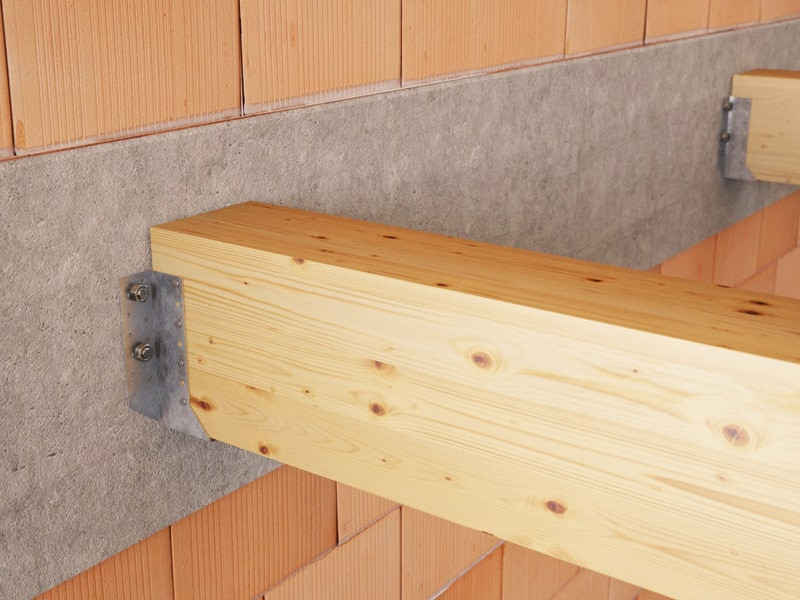

– Uniones madera-madera, madera-OSB, madera-hormigón, madera-acero
Material:
– Placa perforada tridimensional de acero al carbono con zincado galvanizado
Geometría:
– B (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
