PIE DE PILAR EN “T”
F70

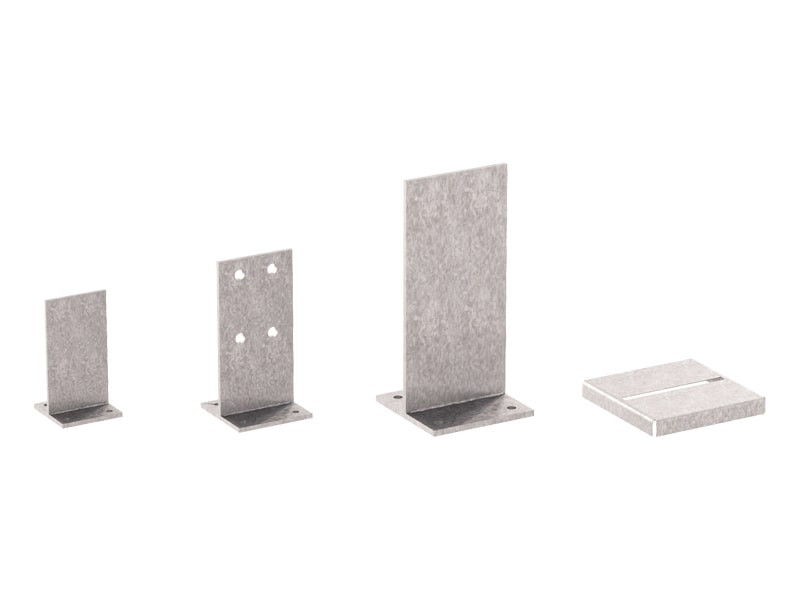

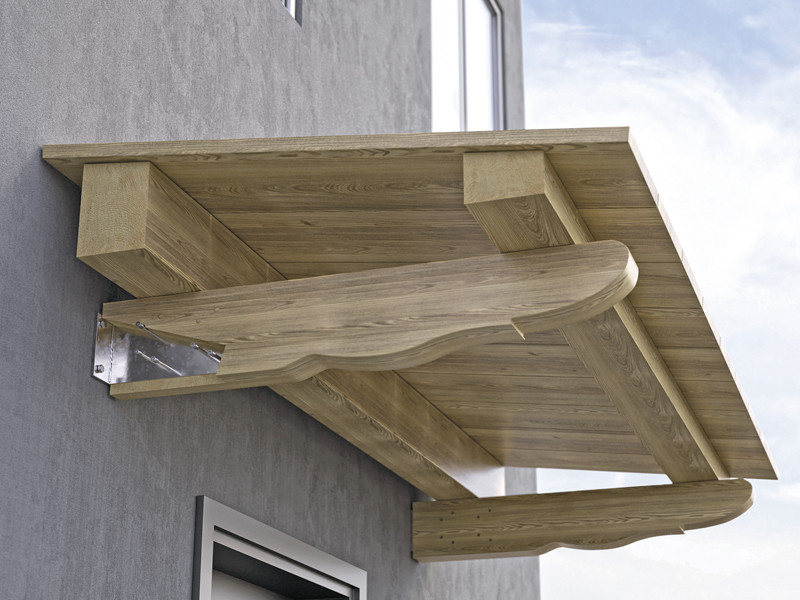

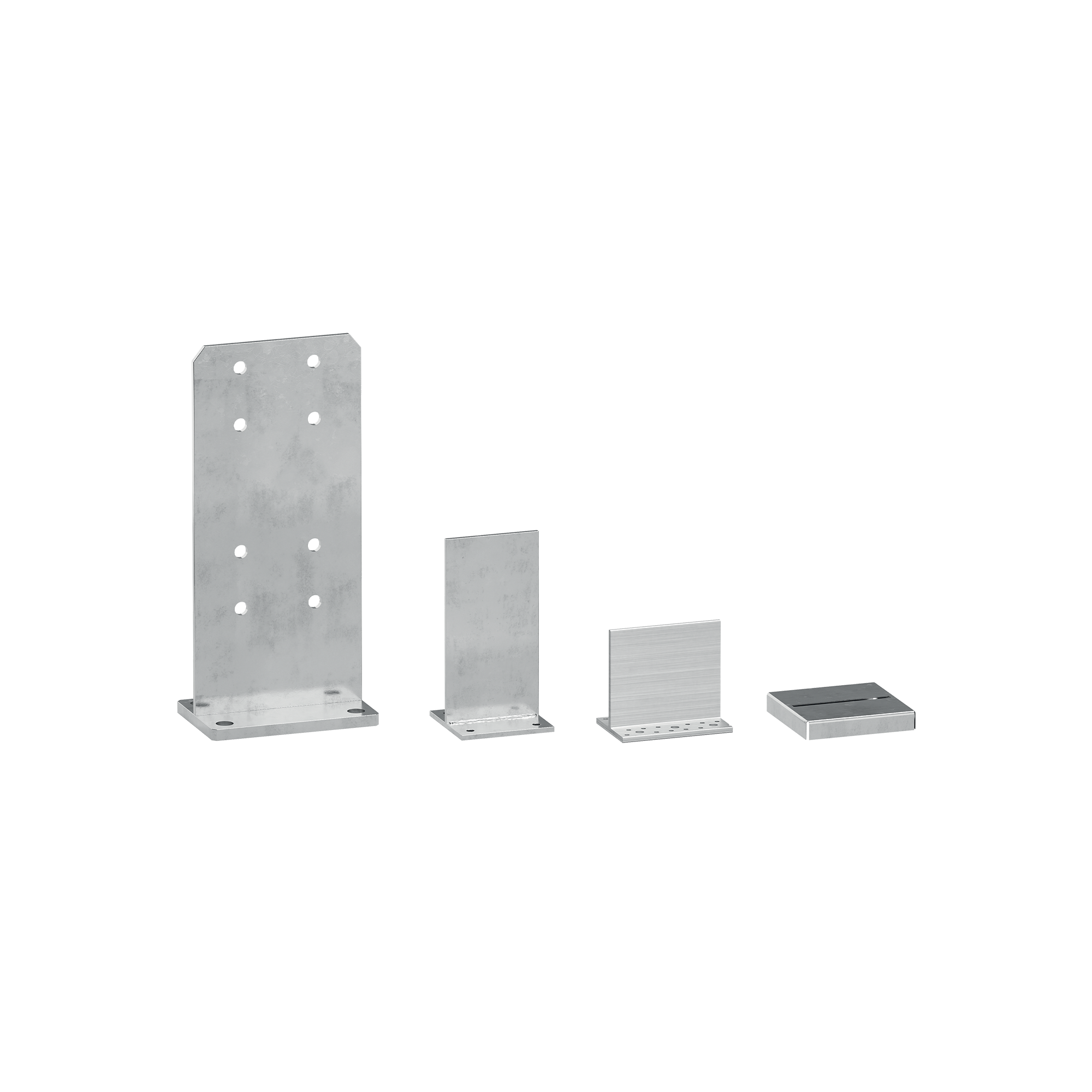

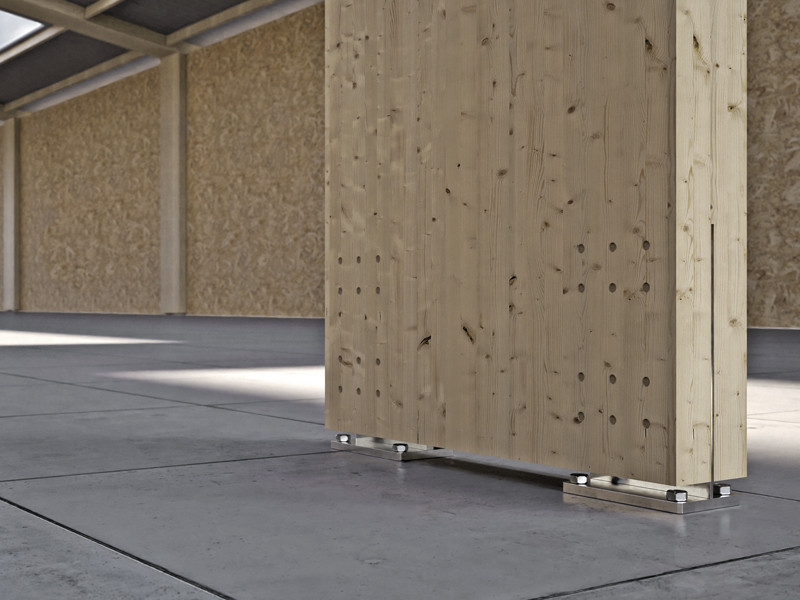

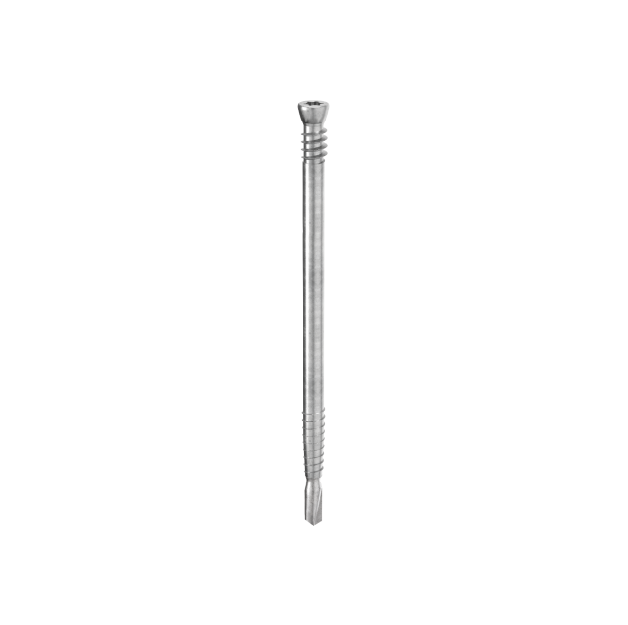

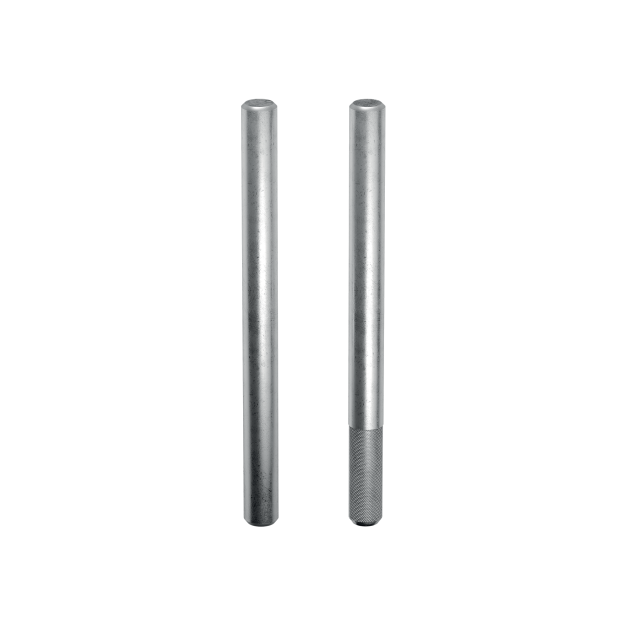

F70 es un pie de pilar oculto, diseñado para alojar pilares de cualquier tamaño. Está disponible en dos versiones: sin agujeros, para usar con pasadores autoperforantes SBD; con agujeros, para usar con pasadores lisos o pernos.
Video
Pie de pilar oculto F70: adaptable a columnas de cualquier tamaño, asegura un óptimo resultado estético

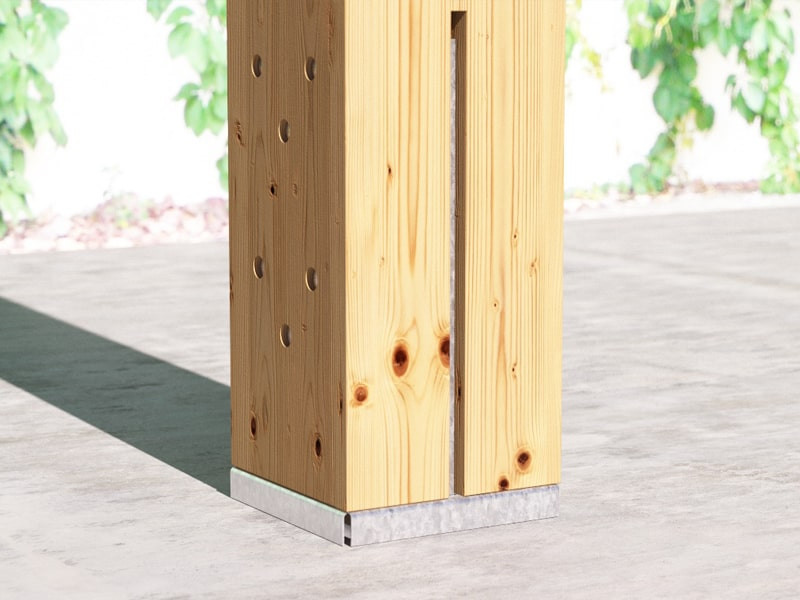

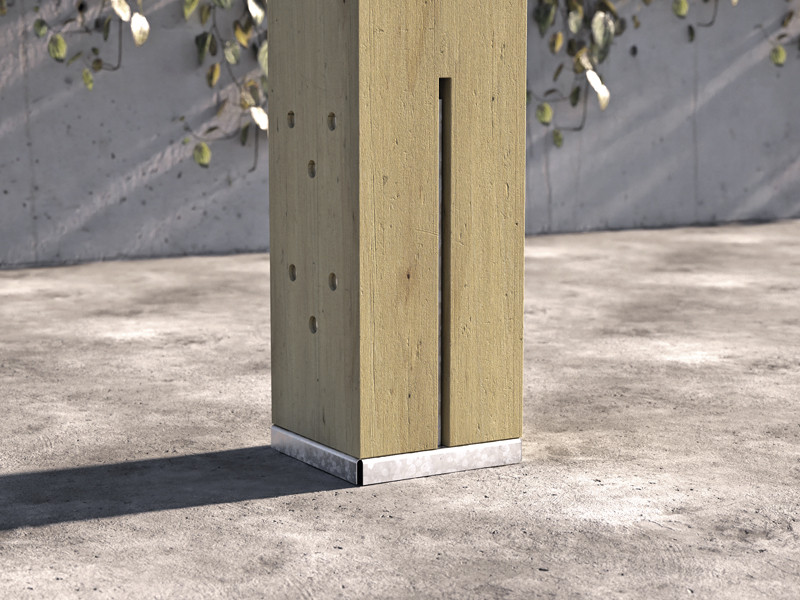

La lama interna del pie de pilar F70 permite realizar una unión completamente oculta para un óptimo resultado estético. El pie de pilar F70 es resistente al momento de flexión para poder realizar vínculos de semiempotramiento en la base.
En función de la configuración de fijación utilizada ofrece diferentes grados de resistencia. Todas las diferentes configuraciones de fijación se han calculado y certificado según ETA.

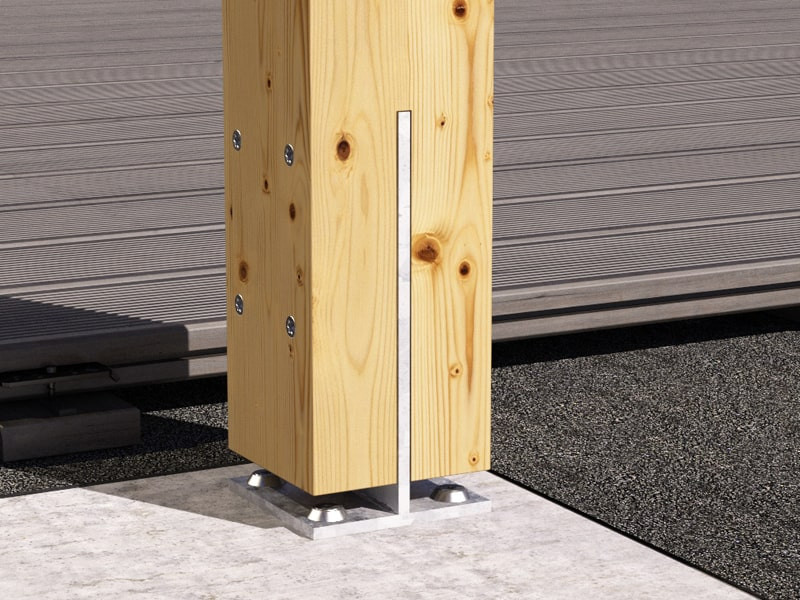

F70 es resistente a la compresión, tracción, corte y momento. Para una excelente durabilidad, se puede completar con las placas F70 LIFT con el fin de crear un realce con respecto al suelo y proteger los anclajes de la humedad.
De acero al carbono galvanizado en caliente, es ideal para clases de servicio 1, 2 y 3 y se puede utilizar en madera maciza y laminada y LVL.
Documentación
Ficha técnica
|
|
|---|---|
Ficha técnica CANADA
|
|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
F70
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| F7080 | 80 | 80 | 156 | 4 | 1 |
| F70100 | 100 | 100 | 206 | 6 | 1 |
| F70140 | 140 | 140 | 308 | 8 | 1 |
| F70180 | 180 | 120 | 400 | 6 | 1 |
| F70220 | 220 | 140 | 400 | 6 | 1 |
F70 L - con agujeros
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| F70100L | 100 | 100 | 206 | 6 | 1 |
| F70140L | 140 | 140 | 308 | 8 | 1 |
| F70180L | 180 | 120 | 400 | 6 | 1 |
| F70220L | 220 | 140 | 400 | 6 | 1 |
F70 LIFT
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| F70100LIFT | 120 | 120 | 20 | 2 | 1 |
| F70140LIFT | 160 | 160 | 22 | 2 | 1 |
ALUMIDI
| CÓDIGO | H
[mm]
|
unid. |
|---|---|---|
| ALUMIDI80 | 80 | 25 |
| ALUMIDI120 | 120 | 25 |
| ALUMIDI160 | 160 | 25 |
| ALUMIDI200 | 200 | 15 |
| ALUMIDI240 | 240 | 15 |
Specifications
Suministro y colocación de pie de pilar en "T" para estructuras de madera, tipo F70.
Marcado CE conforme con ETA 10/0422
Campos de aplicación:
– Uniones para pilares de madera, clases de servicio 1, 2 y 3
Material:
– Acero al carbono galvanizado en caliente
Geometría:
Angular: :
– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
