PIE DE PILAR DE TUBO PARA EMBUTIR
P10 - P20

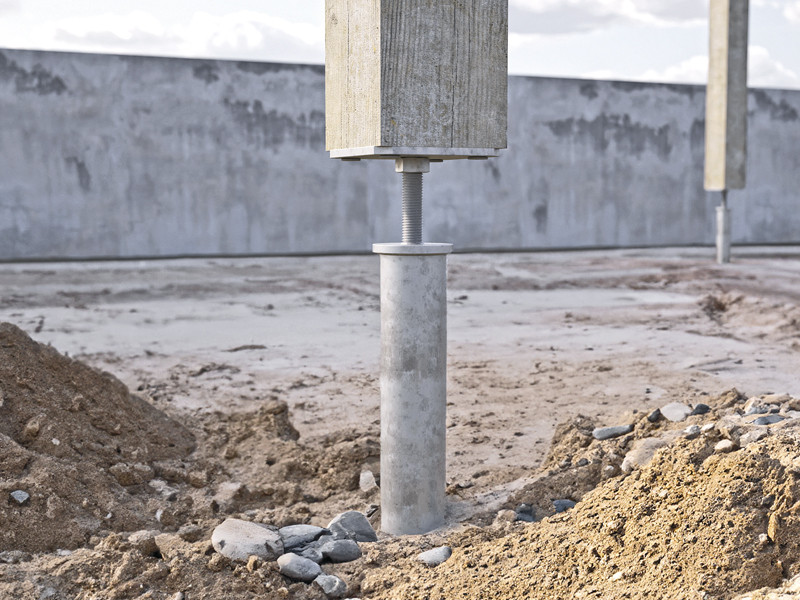

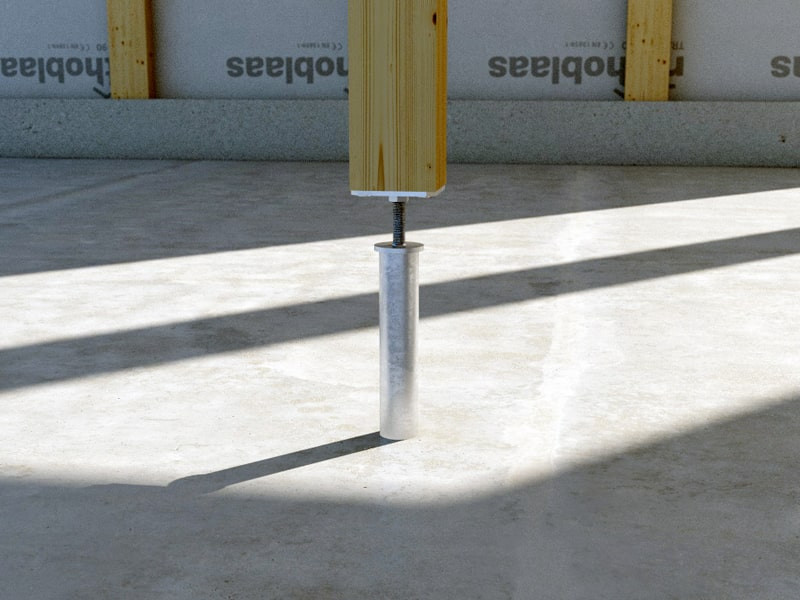

Los pies de pilar P10 y P20 se embuten en el hormigón, lo que permite distanciar el pilar del suelo por más de 300 mm, de acuerdo con la norma DIN 68800, y garantizar una alta durabilidad de la madera.

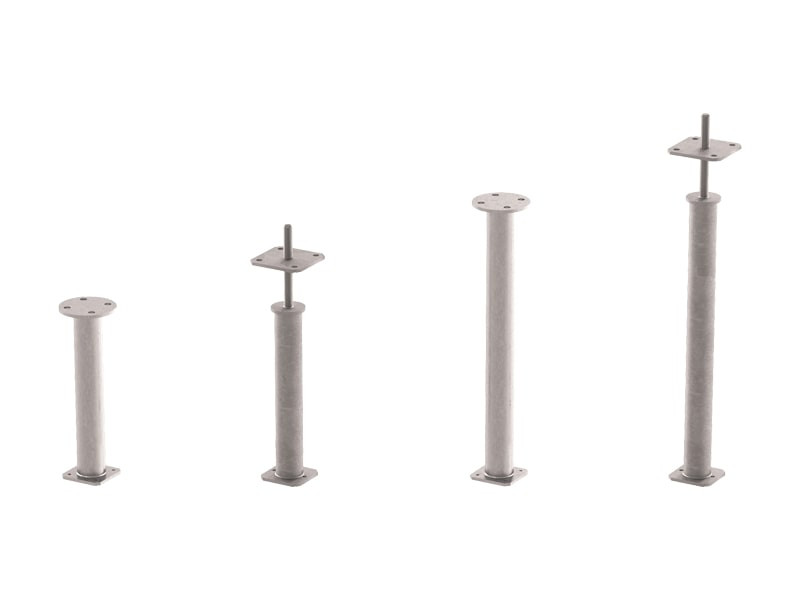

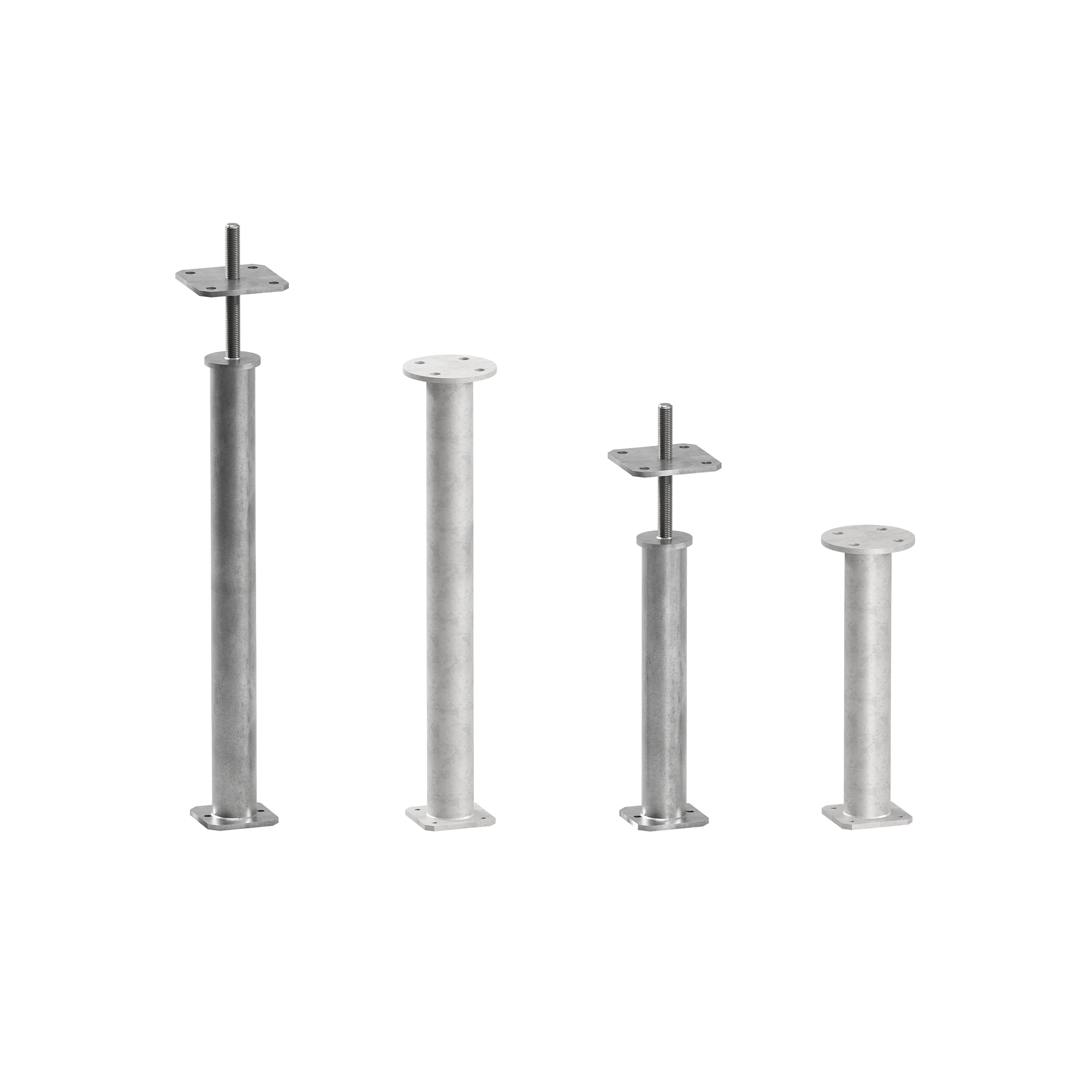

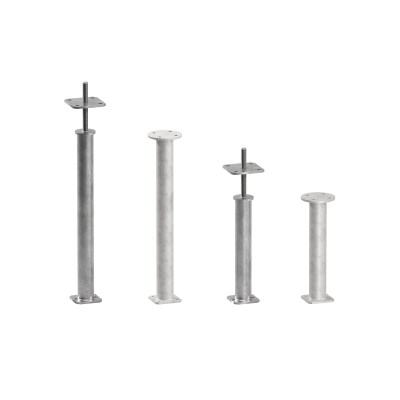

P10 y P20, pies de pilar ocultos para embutir en el hormigón.

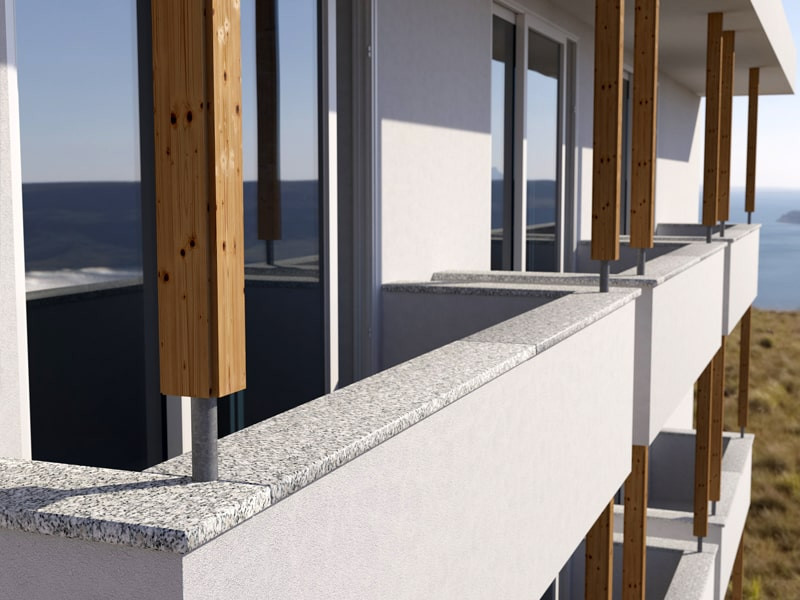

Los pies de pilar P10 y P20 son ideales para realizar uniones ocultas de alta durabilidad de pilares de madera en exteriores.
En el modelo P20,la altura se puede regular en función de las exigencias. En las versiones de 500 mm de altura, garantiza una distancia entre el suelo y la cabeza del pilar superior a 300 mm. De acero al carbono galvanizado en caliente (P10) y con revestimiento Dac Coat (P20), son ideales para realizar uniones en el exterior con madera maciza y laminada, CLT y LVL.
Idóneo para clases de servicio 1, 2 y 3.
Documentación
Ficha técnica
|
|
|---|---|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
P10
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| P10300 | Ø100 | 312 | 6 | 1 |
| P10500 | Ø100 | 512 | 6 | 1 |
P20
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| P20300 | 100 | 100 | 312 | 8 | 1 |
| P20500 | 100 | 100 | 512 | 8 | 1 |
Specifications
P10
Suministro y colocación de pie de pilar de tubo para embutir con galvanizado en caliente, tipo P10.
Marcado CE conforme con ETA 10/0422
Campos de aplicación:
– Uniones para pilares de madera, clases de servicio 1, 2 y 3
Material:
– Acero al carbono galvanizado en caliente
Geometría:
Angular:
– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
P20
Suministro y colocación de pie de pilar de tubo para embutir con revestimiento Dac Coat, tipo P20.
Marcado CE conforme con ETA 10/0422
Campos de aplicación:
– Uniones para pilares de madera, clases de servicio 1, 2 y 3
Material:
– Acero al carbono con revestimiento Dac Coat
Geometría:
Angular:
– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
Productos relacionados
-
LEWIS
BROCAS HELICOIDALES PARA AGUJEROS PROFUNDOS EN MADERAS BLANDAS Y MADERAS DURAS EUROPEAS
-
XEPOX D - DENSE
ADHESIVO EPÓXICO BICOMPONENTES
-
BITS
PUNTAS
-
HBS PLATE EVO
TORNILLO DE CABEZA TRONCOCÓNICA
-

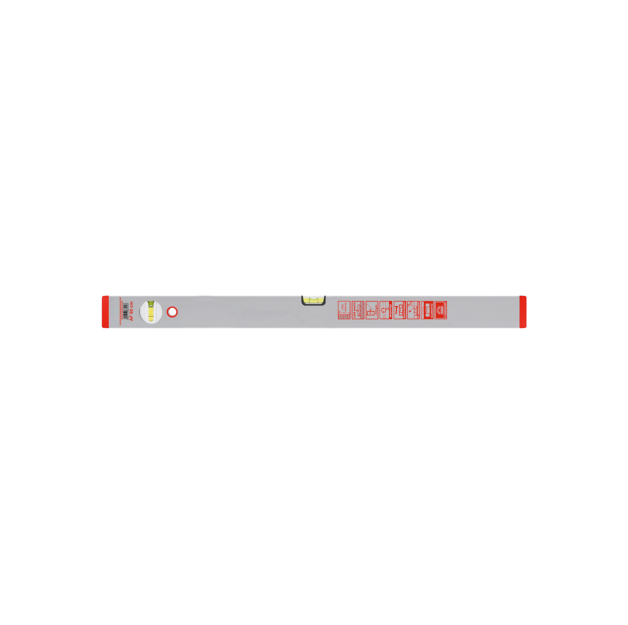

HERON
NIVEL DE PRECISIÓN DE ALUMINIO ANODIZADO CON REVESTIMIENTO FLUORESCENTE
-

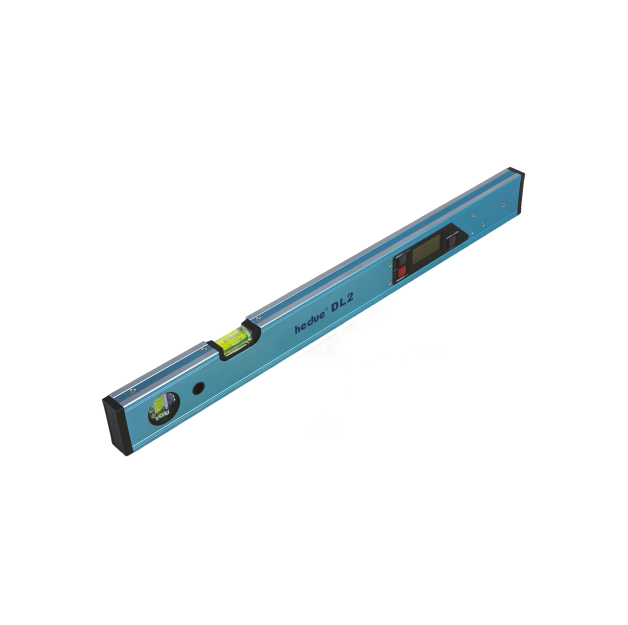

HERON DGT
