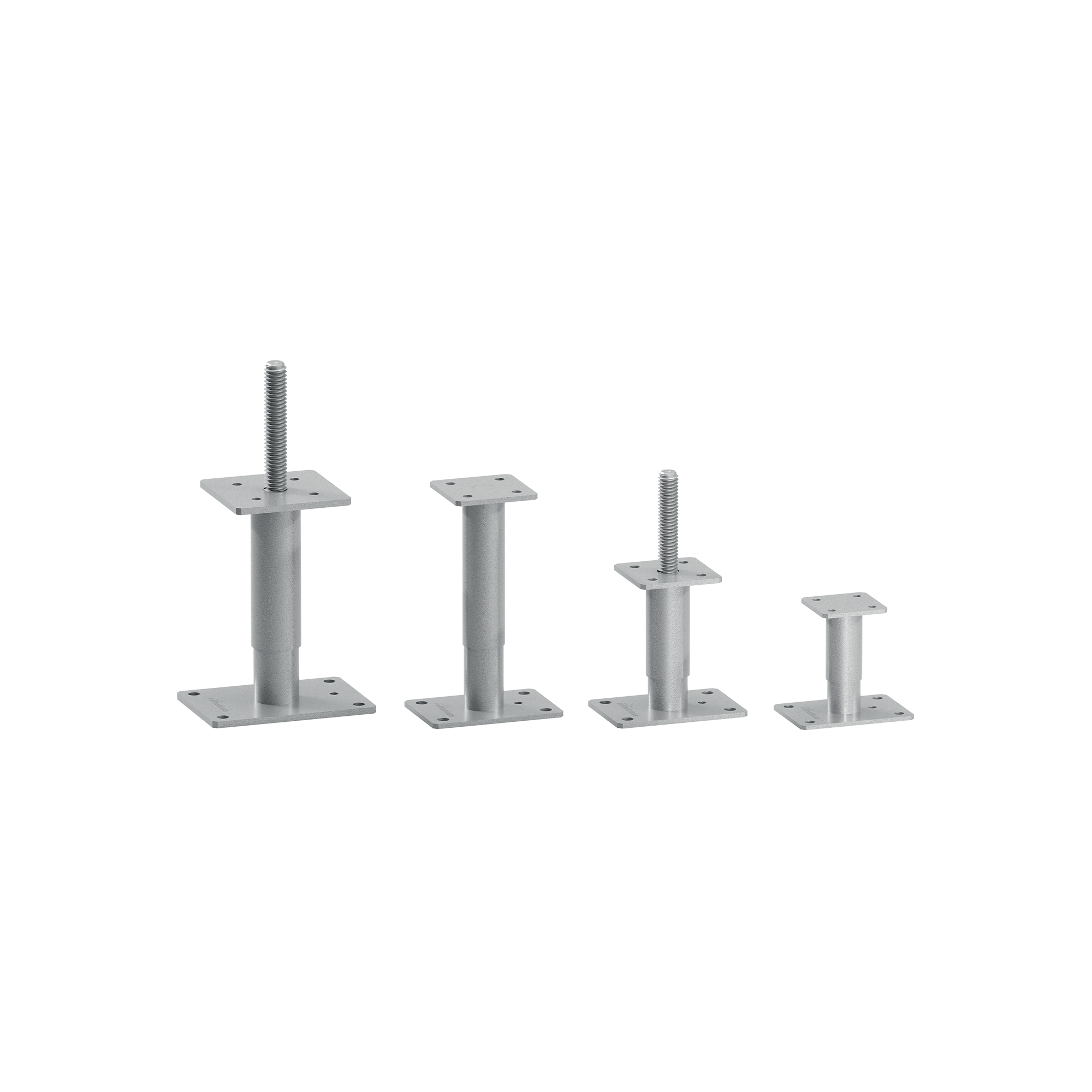

PIE DE PILAR REGULABLE
R10-R20
El pie de pilar regulable es un soporte indispensable para realzar la estructura con respecto al suelo y protegerla de las salpicaduras y del agua estancada para asegurar una mayor duración.

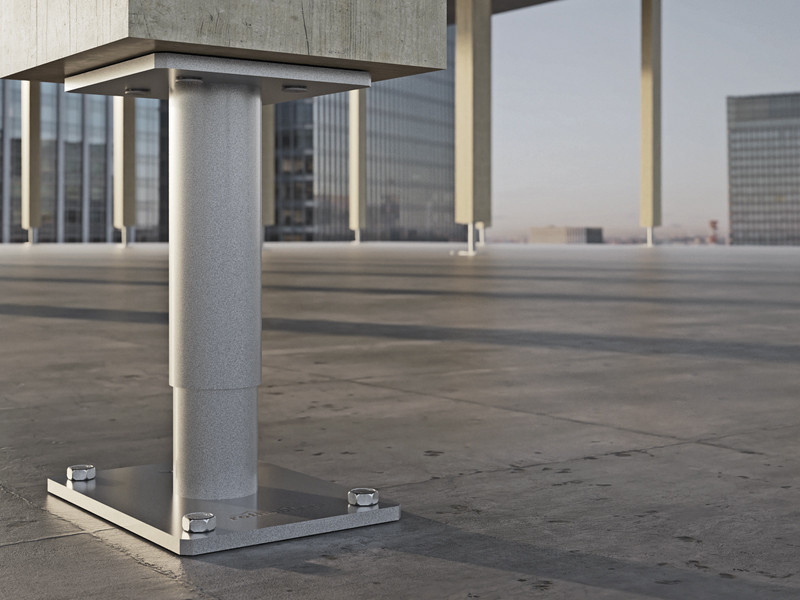

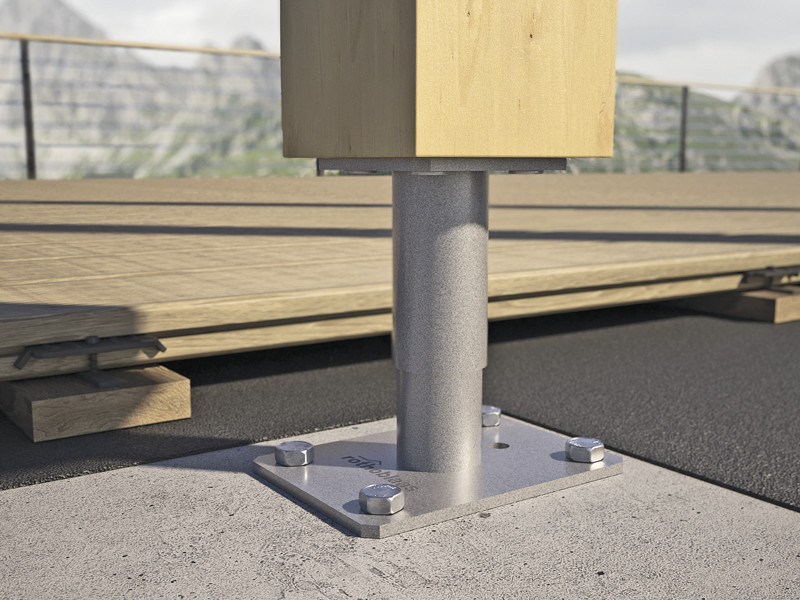

Los pies de pilar regulables R10 y R20 para uniones en exteriores también ofrecen la ventaja de poder regularse en altura, tras el montaje, para ajustar posibles desniveles. El sistema de regulación queda oculto en el cabezal, para un óptimo resultado estético.
Video
ESTÉTICA Y DURABILIDAD PARA LAS ESTRUCTURAS EXTERNAS

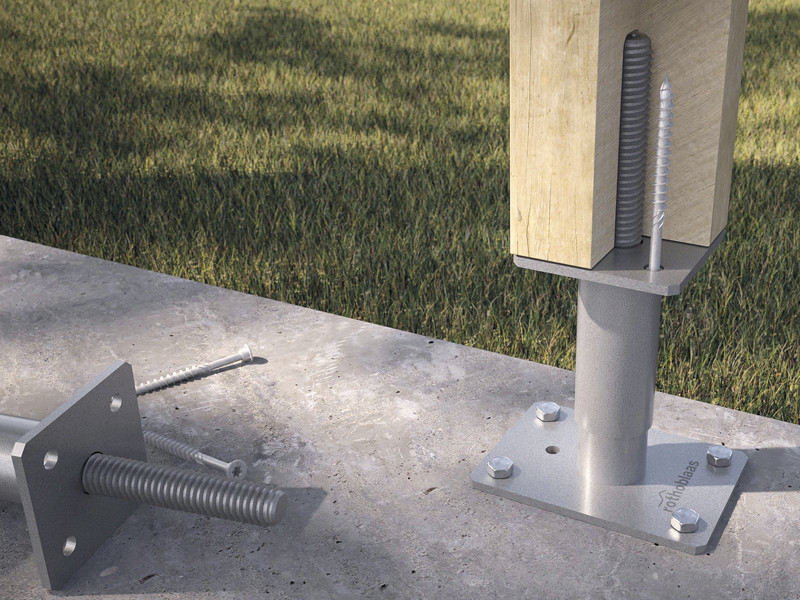

La fijación de R10 y R20 queda oculta en el elemento de madera y se realiza mediante tornillos en una placa superior. Al suelo se fija mediante anclajes a una placa inferior. Esta última dispone de un agujero auxiliar para poder fijar los tornillos a la madera mediante una broca larga.

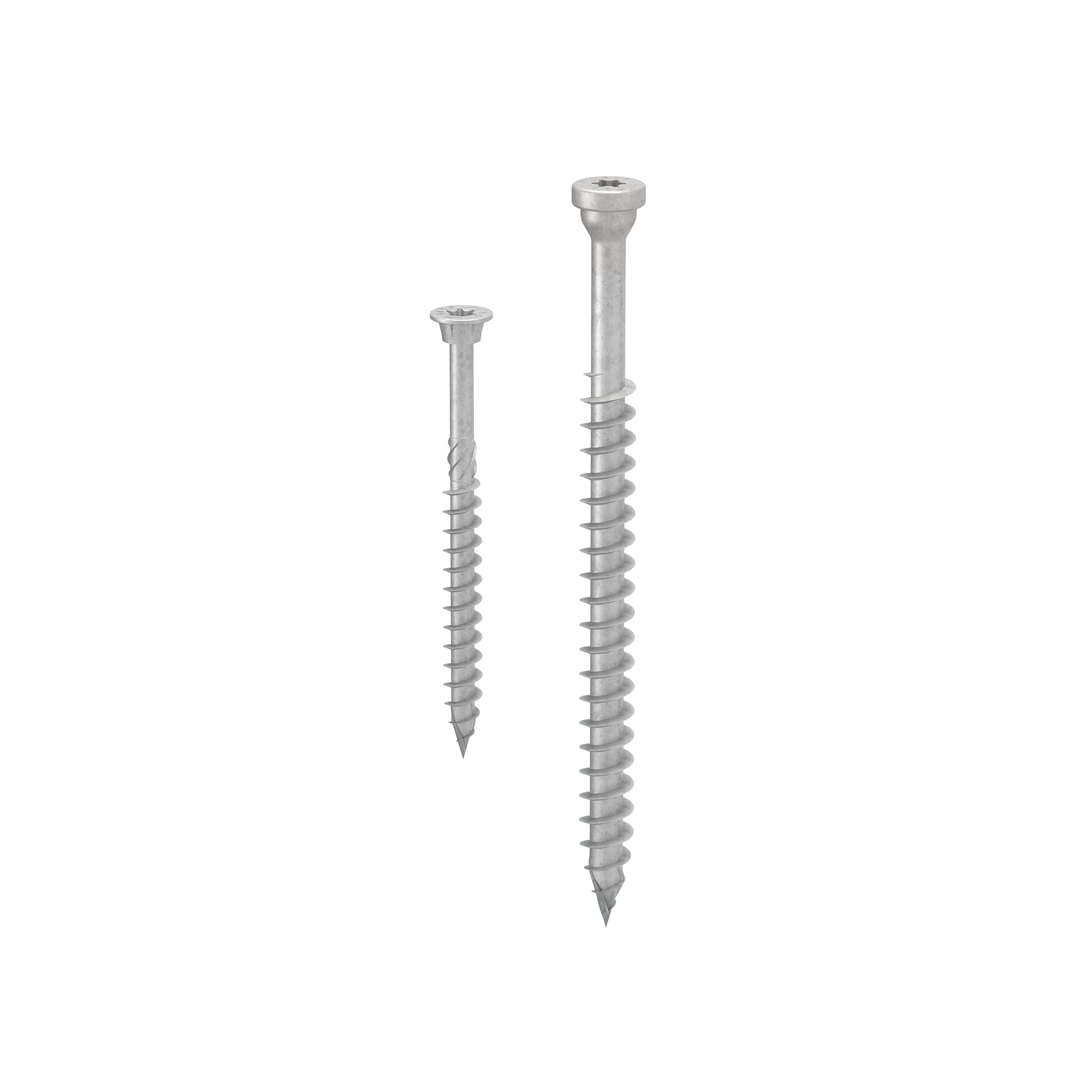

En cuanto a la resistencia estática, los modelos de grandes dimensiones aseguran altas resistencias a la compresión; para asegurar también elevadas resistencia a la tracción, es posible utilizar tornillos todo rosca VGS EVO.
Cuidados en los mínimos detalles y muy resistentes, R10 y R20 están fabricados en acero al carbono con revestimiento Dac Coat, por lo que son aptos para su uso en exteriores en clases de servicio 1, 2 y 3. Se pueden utilizar con madera maciza y laminada.
Gracias a la posibilidad de regular en altura los pies de pilar Rothoblaas R10 y R20, se pueden adaptar con precisión a las necesidades específicas de cada proyecto y son fáciles de instalar incluso en presencia de superficies irregulares. El revestimiento Dac Coat protege eficazmente el pie de pilar regulable contra la degradación y permite aumentar su vida útil en condiciones climáticas adversas.
Estética y funcionalidad se unen en los pies de pilar regulables Rothoblaas, diseñados para integrarse perfectamente en cualquier contexto arquitectónico. El excelente acabado, combinado con la robustez del material, ofrece un aspecto agradable, que se mantiene inalterado en el tiempo, ya que resiste perfectamente a los agentes atmosféricos y a la corrosión.
La instalación es fácil y rápida gracias a la presencia de agujeros que facilitan la alineación durante el montaje. R10 y R20 se integran perfectamente en la estructura por lo que su impacto visual es nulo. Son ideales para estructuras ligeras en exteriores en las que se requiere durabilidad, seguridad estructural y estética.
Documentación
Ficha técnica Old | |
---|---|
Ficha técnica | |
Certification ETA | |
Declaración de prestaciones (DOP) | Descargar |
Especificaciones técnicas | |
CAD Files | |
BIM.ifc File | |
BIM.rfa File |
R10 - TORNILLOS NO INCLUIDOS
CÓDIGO | info | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
---|---|---|---|---|---|---|
R1080 | running out article | 80 | 80 | 140 | 6 | 4 |
R10100 | running out article | 100 | 100 | 170 | 6 | 4 |
R10140 | running out article | 140 | 140 | 200 | 8 | 4 |
R1080M | November 2024 | 80 | 80 | 150 | 5 | 6 |
R10100L | November 2024 | 100 | 100 | 170 | 6 | 4 |
R10100XL | November 2024 | 100 | 100 | 270 | 6 | 4 |
R10140XL | November 2024 | 140 | 140 | 260 | 8 | 4 |
R20 - TORNILLOS NO INCLUIDOS
CÓDIGO | info | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
---|---|---|---|---|---|---|
R2080 | running out article | 80 | 80 | 140 | 6 | 4 |
R20100 | running out article | 100 | 100 | 170 | 6 | 4 |
R20140 | running out article | 140 | 140 | 200 | 8 | 4 |
R2080M | November 2024 | 80 | 80 | 150 | 5 | 6 |
R20100L | November 2024 | 100 | 100 | 170 | 6 | 4 |
R20140XL | November 2024 | 140 | 140 | 260 | 8 | 4 |
