TORNILLO CON CABEZA AVELLANADA

HBS

HBS es la Reina entre los tornillos para madera. Homologado para aplicaciones estructurales, presenta alta capacidad de penetración en la madera y es superior en prestaciones sísmicas.

La amplia gama incluye infinidad de diámetros y longitudes.

tornillo-con-cabeza-avellanada-hbs

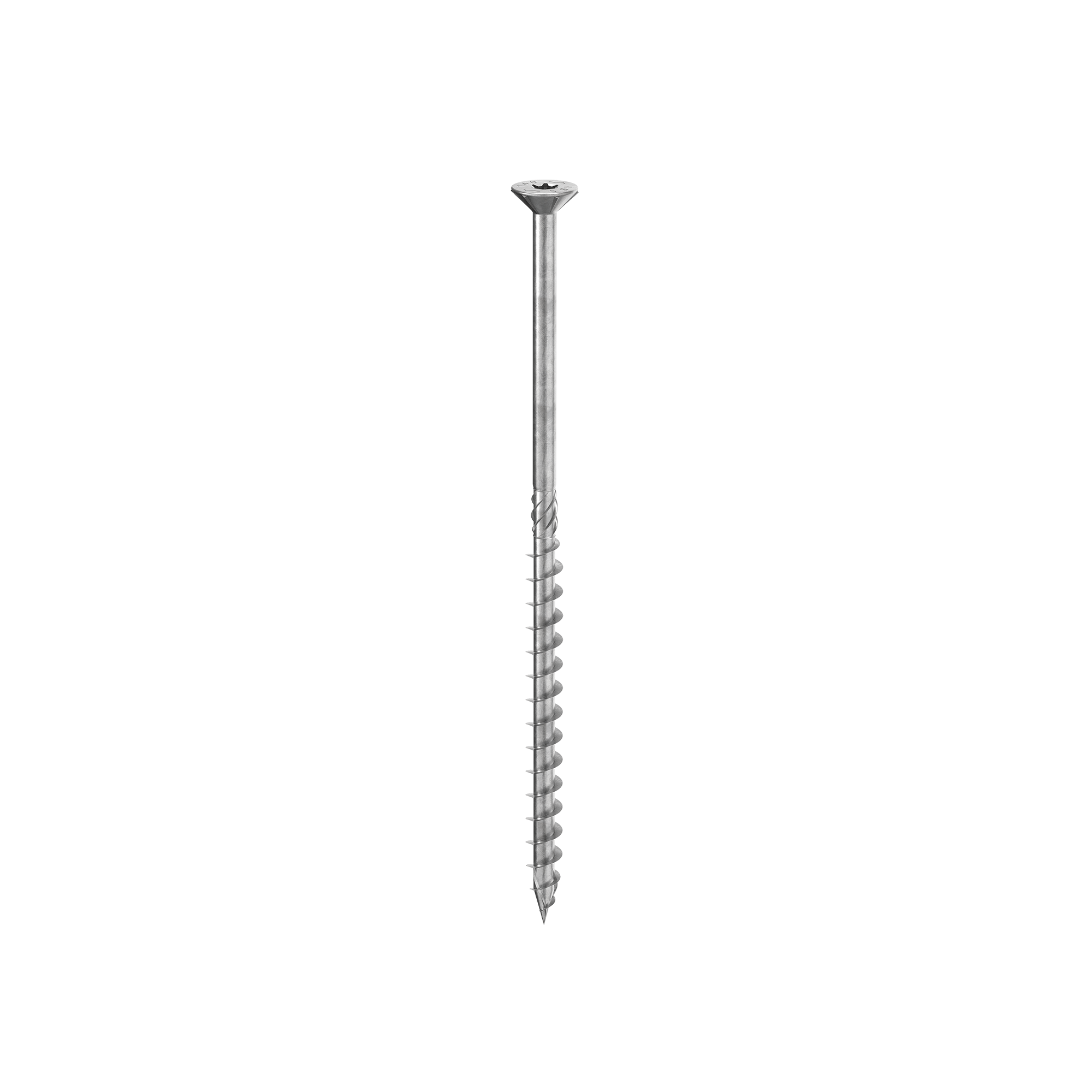

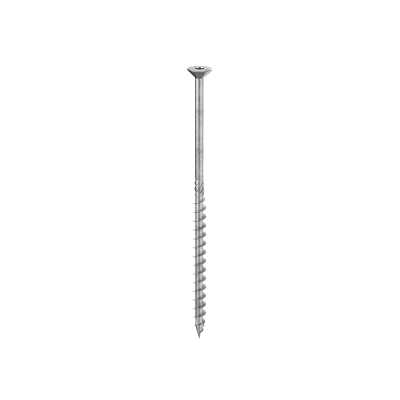

  • tornillo-con-cabeza-avellanada-hbs

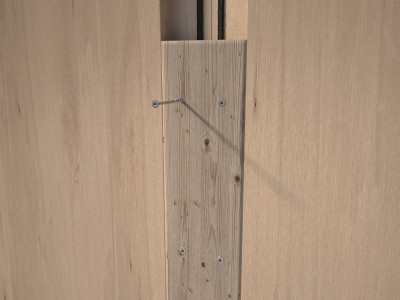

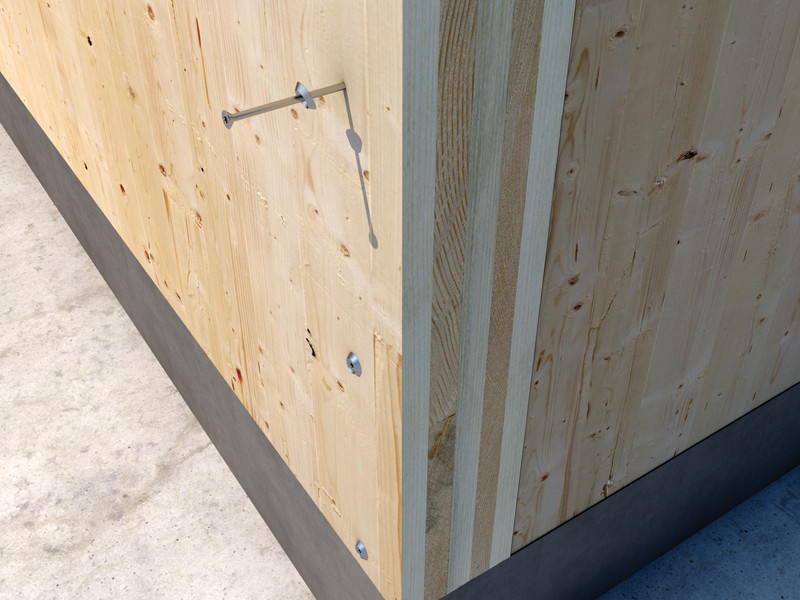

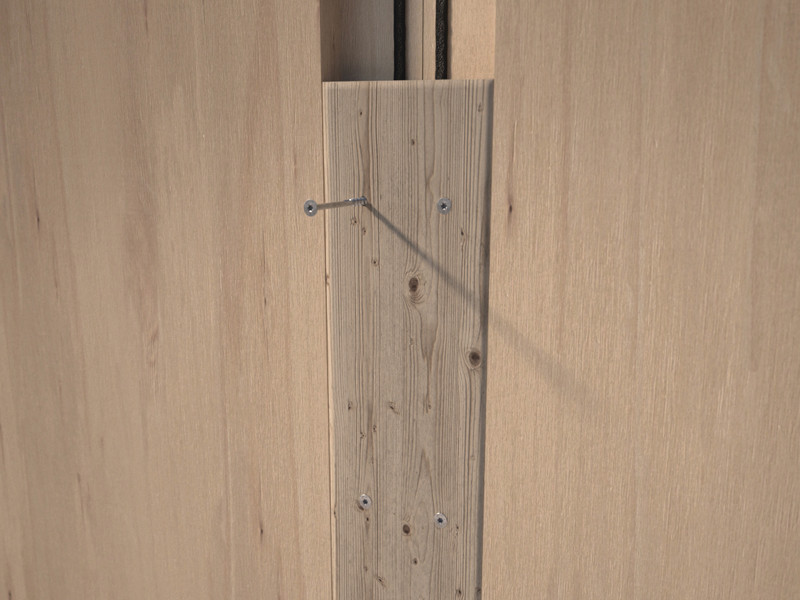

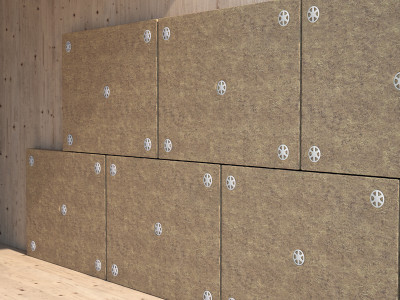

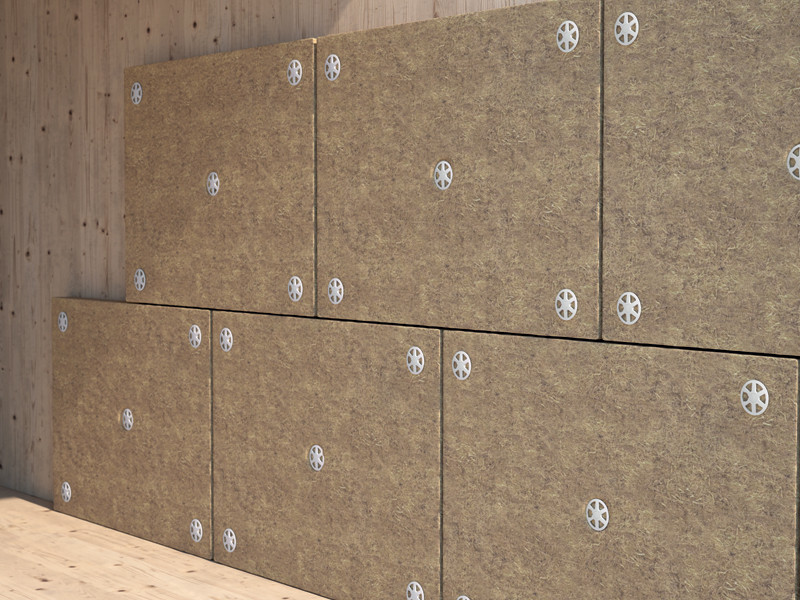

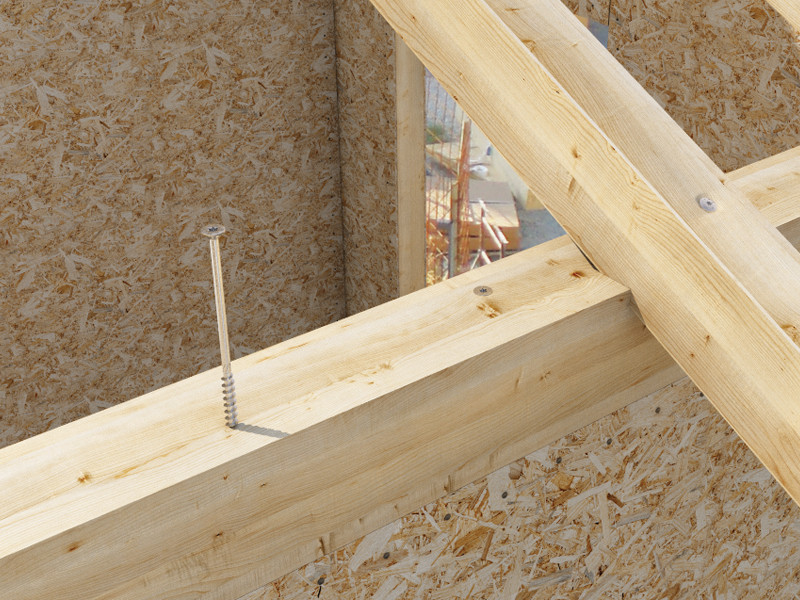

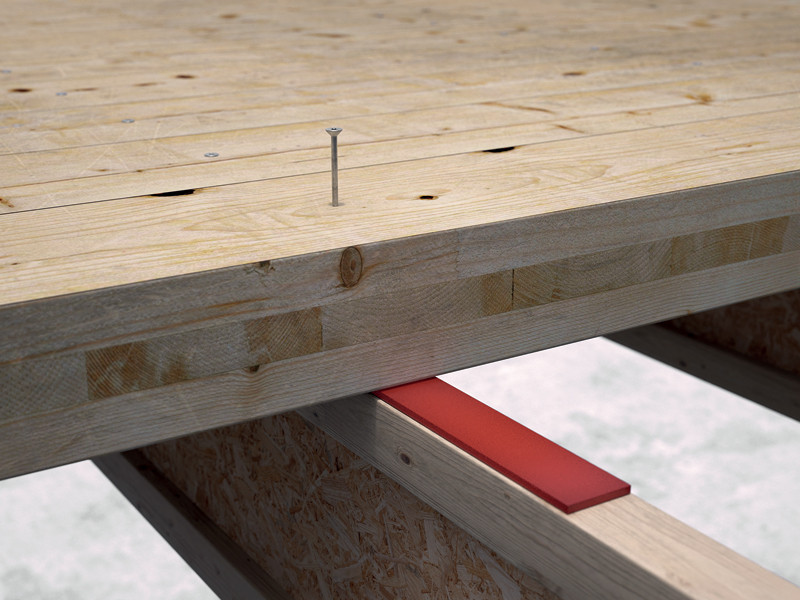

  • aplicación-tornillo-con-cabeza-avellanada-hbs
  • aplicación-tornillo-con-cabeza-avellanada-hbs
  • aplicación-tornillo-con-cabeza-avellanada-hbs
  • aplicación-tornillo-con-cabeza-avellanada-hbs
  • aplicación-tornillo-con-cabeza-avellanada-hbs
ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645
CBL 1
Missing Title
Missing Title
galvanizado

Entre los tornillos para madera, elije HBS, el tornillo para carpintería sinónimo de garantía de calidad y amplitud de gama.

La resistencia superior hace de *HBS el tornillo preferido por los carpinteros entre los tornillos torx. En acero al carbono con zincado galvanizado, está proyectado para ser utilizado con madera maciza, laminados en madera, paneles a base de madera y maderas de alta densidad.

Valores probados bajo test, certificados y calculados también para su aplicación en X-Lam, paneles microlaminados LVL y maderas de alta densidad.

La rosca asimétrica a forma de “paraguas” asegura elevada capacidad de penetración en la madera. La excelente resistencia a la rotura y enervación del acero (fy,k = 1000 N/mm2), y la alta capacidad de resistir a la torsión ftor,, lo hacen extremamente seguro en fase de atornillado.

Dúctil, presenta un ángulo de plegado superior al 20% respecto a la norma, certificado ETA 11/0030. Pruebas cíclicas SEISMIC-REV según EN 14592.
Comportamiento sísmico ensayado bajo norma EN14592.

HBS esta homologado para aplicaciones estructurales con solicitaciones en cualquier dirección con respecto a la fibra (α = 0° - 90°).

Los tornillos de madera HBS no contienen cromo hexavalente y son conformes con las mas estrictas normas de regulación de sustancias químicas (SVHC).

Informaciones REACH disponibles. Clases de servicio 1 y 2.

Contactar el técnico comercial Descargar el catálogo

Características

PECULIARIDAD gama sumamente completa
CABEZA avellanada con estrías bajo cabeza
DIÁMETRO de 3,5 mm a 12,0 mm
LONGITUD de 30 mm a 600 mm

Documentación

Ficha técnica
Guía Sobre Distancias Mínimas
Ficha técnica USA
Ficha técnica CANADA
Ficha técnica JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certification ETA
Declaración de prestaciones (DOP) Descargar
Especificaciones técnicas
Timber connections with Xylofon
CAD Files
BIM.ifc File
BIM.rfa File
Contactar el técnico comercial Descargar el catálogo

HBS

CÓDIGO info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX unid.
HBS3540 - 3.5 40 18 0.14 1 9/16'' 11/16'' TX15 500
HBS3545 - 3.5 45 24 0.14 1 3/4'' 15/16'' TX15 400
HBS3550 - 3.5 50 24 0.14 1 15/16'' 15/16'' TX15 400
HBS430 - 4 30 18 0.16 1 3/16'' 11/16'' TX20 500
HBS435 - 4 35 18 0.16 1 3/8'' 11/16'' TX20 500
HBS440 - 4 40 24 0.16 1 9/16'' 15/16'' TX20 500
HBS445 - 4 45 30 0.16 1 3/4'' 1 3/16'' TX20 400
HBS450 - 4 50 30 0.16 1 15/16'' 1 3/16'' TX20 400
HBS460 - 4 60 35 0.16 2 3/8'' 1 3/8'' TX20 200
HBS470 - 4 70 40 0.16 2 3/4'' 1 9/16'' TX20 200
HBS480 - 4 80 40 0.16 3 1/8'' 1 9/16'' TX20 200
HBS4540 - 4.5 40 24 0.18 1 9/16'' 15/16'' TX20 400
HBS4545 - 4.5 45 30 0.18 1 3/4'' 1 3/16'' TX20 400
HBS4550 - 4.5 50 30 0.18 1 15/16'' 1 3/16'' TX20 200
HBS4560 - 4.5 60 35 0.18 2 3/8'' 1 3/8'' TX20 200
HBS4570 - 4.5 70 40 0.18 2 3/4'' 1 9/16'' TX20 200
HBS4580 - 4.5 80 40 0.18 3 1/8'' 1 9/16'' TX20 200
HBS540 - 5 40 24 0.2 1 9/16'' 15/16'' TX25 200
HBS545 - 5 45 24 0.2 1 3/4'' 15/16'' TX25 200
HBS550 - 5 50 24 0.2 1 15/16'' 15/16'' TX25 200
HBS560 - 5 60 30 0.2 2 3/8'' 1 3/16'' TX25 200
HBS570 - 5 70 35 0.2 2 3/4'' 1 3/8'' TX25 100
HBS580 - 5 80 40 0.2 3 1/8'' 1 9/16'' TX25 100
HBS590 - 5 90 45 0.2 3 1/2'' 1 3/4'' TX25 100
HBS5100 - 5 100 50 0.2 4'' 1 15/16'' TX25 100
HBS5120 - 5 120 60 0.2 4 3/4'' 2 3/8'' TX25 100
HBS640 - 6 40 35 0.24 1 9/16'' 1 3/8'' TX30 100
HBS650 - 6 50 35 0.24 1 15/16'' 1 3/8'' TX30 100
HBS660 - 6 60 30 0.24 2 3/8'' 1 3/16'' TX30 100
HBS670 - 6 70 40 0.24 2 3/4'' 1 9/16'' TX30 100
HBS680 - 6 80 40 0.24 3 1/8'' 1 9/16'' TX30 100
HBS690 - 6 90 50 0.24 3 1/2'' 1 15/16'' TX30 100
HBS6100 - 6 100 50 0.24 4'' 1 15/16'' TX30 100
HBS6110 - 6 110 60 0.24 4 3/8'' 2 3/8'' TX30 100
HBS6120 - 6 120 60 0.24 4 3/4'' 2 3/8'' TX30 100
HBS6130 - 6 130 60 0.24 5 1/8'' 2 3/8'' TX30 100
HBS6140 - 6 140 75 0.24 5 1/2'' 2 15/16'' TX30 100
HBS6150 - 6 150 75 0.24 6'' 2 15/16'' TX30 100
HBS6160 - 6 160 75 0.24 6 1/4'' 2 15/16'' TX30 100
HBS6180 - 6 180 75 0.24 7 1/8'' 2 15/16'' TX30 100
HBS6200 - 6 200 75 0.24 8'' 2 15/16'' TX30 100
HBS6220 - 6 220 75 0.24 8 5/8'' 2 15/16'' TX30 100
HBS6240 - 6 240 75 0.24 9 1/2'' 2 15/16'' TX30 100
HBS6260 - 6 260 75 0.24 10 1/4'' 2 15/16'' TX30 100
HBS6280 - 6 280 75 0.24 11'' 2 15/16'' TX30 100
HBS6300 - 6 300 75 0.24 11 3/4'' 2 15/16'' TX30 100
HBS6320 - 6 320 75 0.24 12 5/8'' 2 15/16'' TX30 100
HBS6340 - 6 340 75 0.24 13 3/8'' 2 15/16'' TX30 100
HBS6360 - 6 360 75 0.24 14 1/4'' 2 15/16'' TX30 100
HBS6380 - 6 380 75 0.24 15'' 2 15/16'' TX30 100
HBS6400 - 6 400 75 0.24 15 3/4'' 2 15/16'' TX30 100
HBS880 - 8 80 52 0.32 3 1/8'' 2 1/16'' TX40 100
HBS8100 - 8 100 52 0.32 4'' 2 1/16'' TX40 100
HBS8120 - 8 120 60 0.32 4 3/4'' 2 3/8'' TX40 100
HBS8140 - 8 140 60 0.32 5 1/2'' 2 3/8'' TX40 100
HBS8160 - 8 160 80 0.32 6 1/4'' 3 1/8'' TX40 100
HBS8180 - 8 180 80 0.32 7 1/8'' 3 1/8'' TX40 100
HBS8200 - 8 200 80 0.32 8'' 3 1/8'' TX40 100
HBS8220 - 8 220 80 0.32 8 5/8'' 3 1/8'' TX40 100
HBS8240 - 8 240 80 0.32 9 1/2'' 3 1/8'' TX40 100
HBS8260 - 8 260 80 0.32 10 1/4'' 3 1/8'' TX40 100
HBS8280 - 8 280 80 0.32 11'' 3 1/8'' TX40 100
HBS8300 - 8 300 100 0.32 11 3/4'' 4'' TX40 100
HBS8320 - 8 320 100 0.32 12 5/8'' 4'' TX40 100
HBS8340 - 8 340 100 0.32 13 3/8'' 4'' TX40 100
HBS8360 - 8 360 100 0.32 14 1/4'' 4'' TX40 100
HBS8380 - 8 380 100 0.32 15'' 4'' TX40 100
HBS8400 - 8 400 100 0.32 15 3/4'' 4'' TX40 100
HBS8440 - 8 440 100 0.32 17 1/4'' 4'' TX40 100
HBS8480 - 8 480 100 0.32 19'' 4'' TX40 100
HBS8520 - 8 520 100 0.32 20 1/2'' 4'' TX40 100
HBS8560 - 8 560 100 0.32 22'' 4'' TX40 100
HBS8580 - 8 580 100 0.32 22 13/16'' 4'' TX40 100
HBS8600 - 8 600 100 0.32 23 5/8'' 4'' TX40 100
HBS1080 - 10 80 52 0.4 3 1/8'' 2 1/16'' TX40 50
HBS10100 - 10 100 52 0.4 4'' 2 1/16'' TX40 50
HBS10120 - 10 120 60 0.4 4 3/4'' 2 3/8'' TX40 50
HBS10140 - 10 140 60 0.4 5 1/2'' 2 3/8'' TX40 50
HBS10160 - 10 160 80 0.4 6 1/4'' 3 1/8'' TX40 50
HBS10180 - 10 180 80 0.4 7 1/8'' 3 1/8'' TX40 50
HBS10200 - 10 200 80 0.4 8'' 3 1/8'' TX40 50
HBS10220 - 10 220 80 0.4 8 5/8'' 3 1/8'' TX40 50
HBS10240 - 10 240 80 0.4 9 1/2'' 3 1/8'' TX40 50
HBS10260 - 10 260 80 0.4 10 1/4'' 3 1/8'' TX40 50
HBS10280 - 10 280 80 0.4 11'' 3 1/8'' TX40 50
HBS10300 - 10 300 100 0.4 11 3/4'' 4'' TX40 50
HBS10320 - 10 320 100 0.4 12 5/8'' 4'' TX40 50
HBS10340 - 10 340 100 0.4 13 3/8'' 4'' TX40 50
HBS10360 - 10 360 100 0.4 14 1/4'' 4'' TX40 50
HBS10380 - 10 380 100 0.4 15'' 4'' TX40 50
HBS10400 - 10 400 100 0.4 15 3/4'' 4'' TX40 50
HBS10440 - 10 440 100 0.4 17 1/4'' 4'' TX40 50
HBS10480 - 10 480 100 0.4 19'' 4'' TX40 50
HBS10520 - 10 520 100 0.4 20 1/2'' 4'' TX40 50
HBS10560 - 10 560 100 0.4 22'' 4'' TX40 50
HBS10600 - 10 600 100 0.4 23 5/8'' 4'' TX40 50
HBS12120 - 12 120 80 0.48 4 3/4'' 3 1/8'' TX50 25
HBS12160 - 12 160 80 0.48 6 1/4'' 3 1/8'' TX50 25
HBS12200 - 12 200 80 0.48 8'' 3 1/8'' TX50 25
HBS12240 - 12 240 80 0.48 9 1/2'' 3 1/8'' TX50 25
HBS12280 - 12 280 80 0.48 11'' 3 1/8'' TX50 25
HBS12320 - 12 320 120 0.48 12 5/8'' 4 3/4'' TX50 25
HBS12360 - 12 360 120 0.48 14 1/4'' 4 3/4'' TX50 25
HBS12400 - 12 400 120 0.48 15 3/4'' 4 3/4'' TX50 25
HBS12440 - 12 440 120 0.48 17 1/4'' 4 3/4'' TX50 25
HBS12480 - 12 480 120 0.48 19'' 4 3/4'' TX50 25
HBS12520 - 12 520 120 0.48 20 1/2'' 4 3/4'' TX50 25
HBS12560 - 12 560 120 0.48 22'' 4 3/4'' TX50 25
HBS12600 - 12 600 120 0.48 23 5/8'' 4 3/4'' TX50 25
HBS12700 - 12 700 120 0.48 27 1/2'' 4 3/4'' TX50 25
HBS12800 - 12 800 120 0.48 31 1/2'' 4 3/4'' TX50 25
HBS12900 - 12 900 120 0.48 35 1/2'' 4 3/4'' TX50 25
HBS121000 - 12 1000 120 0.48 39 3/8'' 4 3/4'' TX50 25
