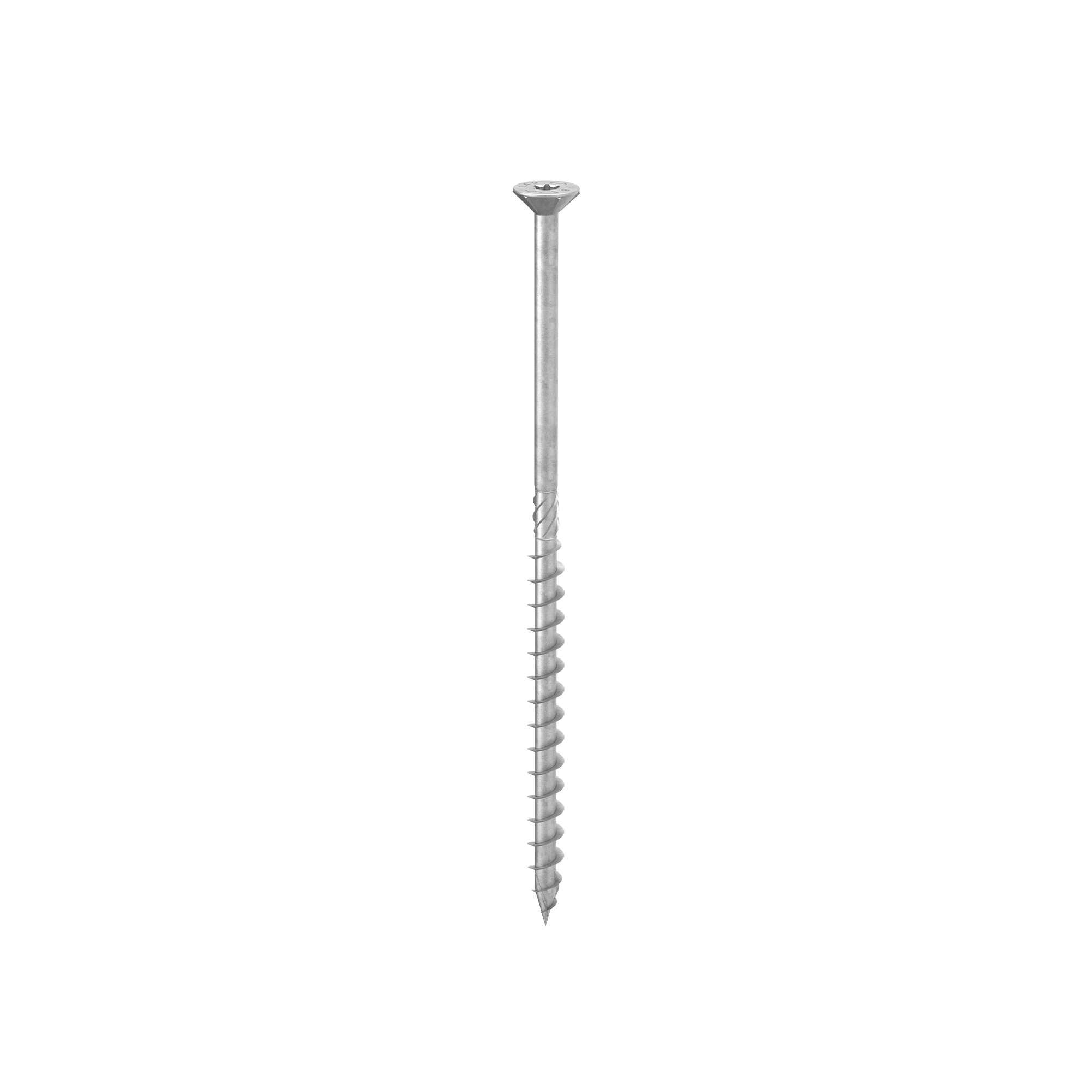

TORNILLO DE CABEZA AVELLANADA
HBS EVO C5
New
COMING SOON

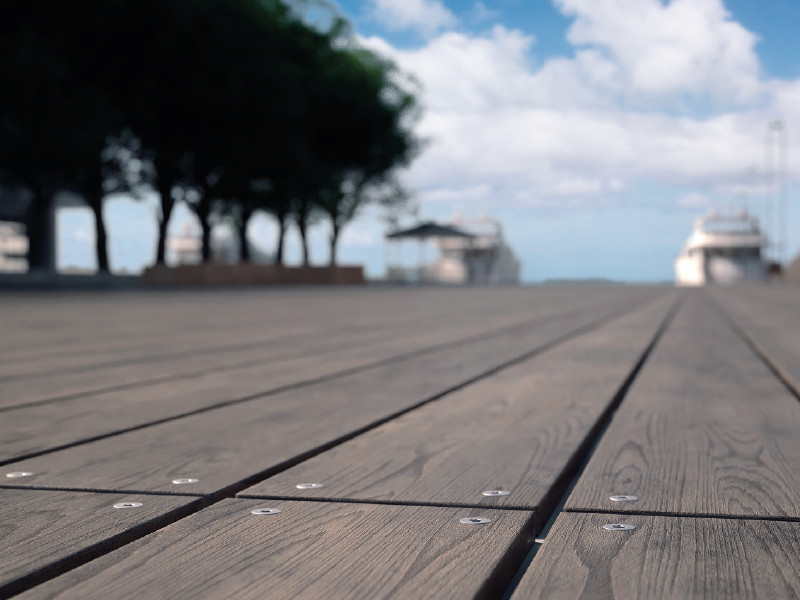

CORROSIVIDAD ATMOSFÉRICA C5
Revestimiento multicapa capaz de resistir en ambientes exteriores clasificados C5 según ISO 9223. SST (Salt Spray Test) con tiempo de exposición
superior a 3000 h realizado en tornillos previamente atornillados y deatornillados en madera de abeto de Douglas.
MÁXIMA RESISTENCIA
Es el tornillo indicado cuando se requieren prestaciones mecánicas elevadas en condiciones de corrosividad atmosférica y de la madera muy agresivas.
PUNTA 3 THORNS
Gracias a la punta 3 THORNS, se reducen las distancias mínimas de instalación. Se pueden usar más tornillos en menos espacio y tornillos más grandes en elementos más pequeños, con lo cual se reducen costes y tiempos.
Documentación
Ficha técnica
|
|
|---|---|
Ficha técnica USA
|
HBS EVO C5
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| HBSEVO440C5 | - | 3.5 | 30 | 18 | 0.14 | 1 3/16'' | 11/16'' | TX15 | 500 |
| HBSEVO450C5 | - | 3.5 | 40 | 18 | 0.14 | 1 9/16'' | 11/16'' | TX15 | 400 |
| HBSEVO550C5 | - | 4 | 40 | 24 | 0.16 | 1 9/16'' | 15/16'' | TX20 | 200 |
| HBSEVO560C5 | - | 4 | 50 | 30 | 0.16 | 1 15/16'' | 1 3/16'' | TX20 | 200 |
| HBSEVO570C5 | - | 4.5 | 50 | 30 | 0.18 | 1 15/16'' | 1 3/16'' | TX20 | 100 |
| HBSEVO580C5 | - | 4.5 | 60 | 35 | 0.18 | 2 3/8'' | 1 3/8'' | TX20 | 100 |
| HBSEVO590C5 | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX25 | 100 |
| HBSEVO680C5 | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX25 | 100 |
| HBSEVO3530C5 | - | 5 | 70 | 35 | 0.2 | 2 3/4'' | 1 3/8'' | TX25 | 500 |
| HBSEVO3540C5 | - | 5 | 80 | 40 | 0.2 | 3 1/8'' | 1 9/16'' | TX25 | 500 |
| HBSEVO4550C5 | - | 5 | 90 | 45 | 0.2 | 3 1/2'' | 1 3/4'' | TX25 | 200 |
| HBSEVO4560C5 | - | 5 | 100 | 50 | 0.2 | 4'' | 1 15/16'' | TX25 | 200 |
| HBSEVO5100C5 | - | 6 | 80 | 40 | 0.24 | 3 1/8'' | 1 9/16'' | TX30 | 100 |
| HBSEVO6100C5 | - | 6 | 100 | 50 | 0.24 | 4'' | 1 15/16'' | TX30 | 100 |
| HBSEVO6120C5 | - | 6 | 120 | 60 | 0.24 | 4 3/4'' | 2 3/8'' | TX30 | 100 |
| HBSEVO6140C5 | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6160C5 | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6180C5 | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 |
| HBSEVO6200C5 | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 |
| HBSEVO8100C5 | - | 8 | 100 | 52 | 0.32 | 4'' | 2 1/16'' | TX40 | 100 |
| HBSEVO8120C5 | - | 8 | 120 | 60 | 0.32 | 4 3/4'' | 2 3/8'' | TX40 | 100 |
| HBSEVO8140C5 | - | 8 | 140 | 60 | 0.32 | 5 1/2'' | 2 3/8'' | TX40 | 100 |
| HBSEVO8160C5 | - | 8 | 160 | 80 | 0.32 | 6 1/4'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8180C5 | - | 8 | 180 | 80 | 0.32 | 7 1/8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8200C5 | - | 8 | 200 | 80 | 0.32 | 8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8220C5 | - | 8 | 220 | 80 | 0.32 | 8 5/8'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8240C5 | - | 8 | 240 | 80 | 0.32 | 9 1/2'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8280C5 | - | 8 | 280 | 80 | 0.32 | 11'' | 3 1/8'' | TX40 | 100 |
| HBSEVO8320C5 | - | 8 | 320 | 100 | 0.32 | 12 5/8'' | 4'' | TX40 | 100 |
