TORNILLO DE CABEZA TRONCOCÓNICA
HBS PLATE EVO

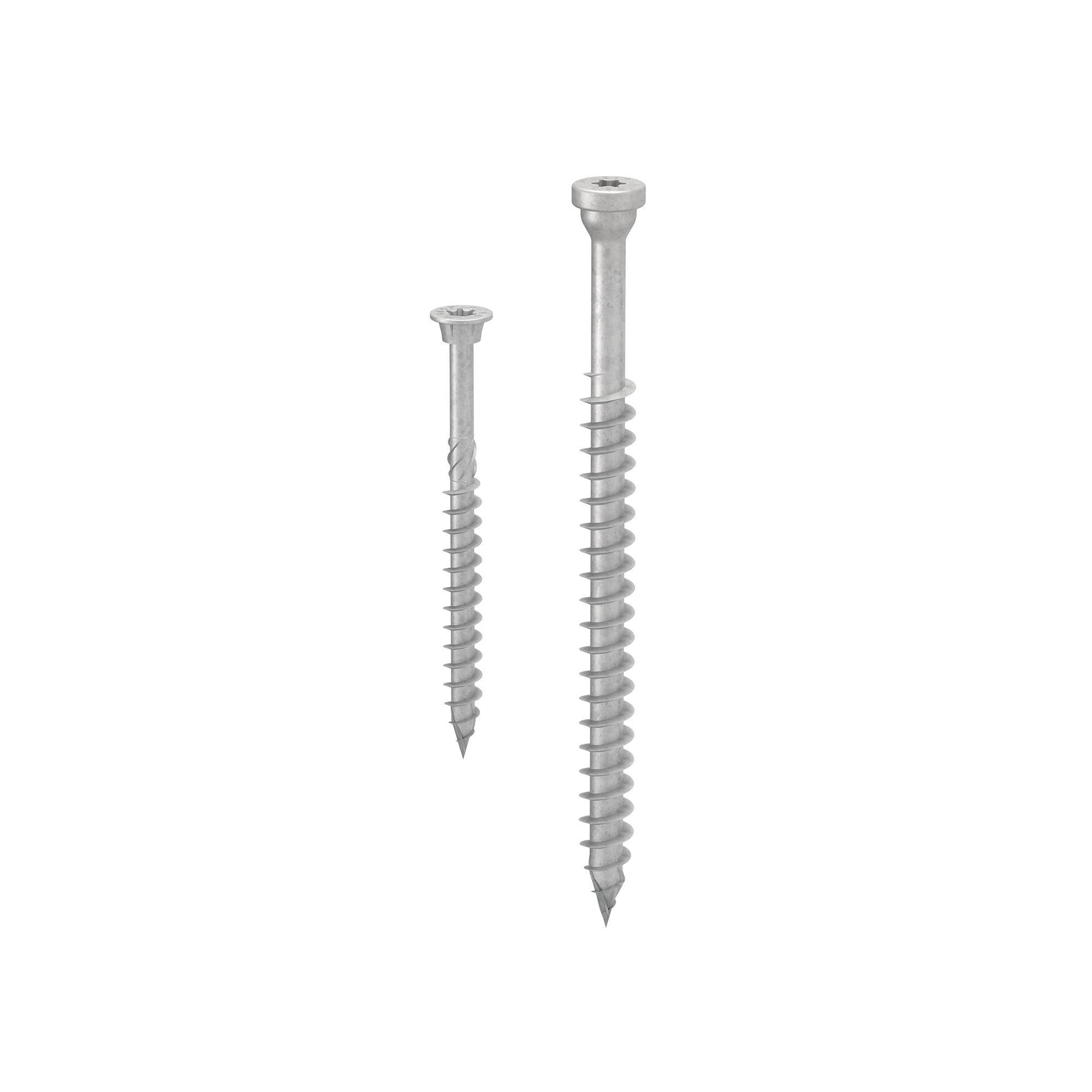

El tornillo para madera HBS PLATE EVO está creado para uniones acero-madera en exteriores.
El especial revestimiento lo hace ideal en aplicaciones con clase de servicio 3.

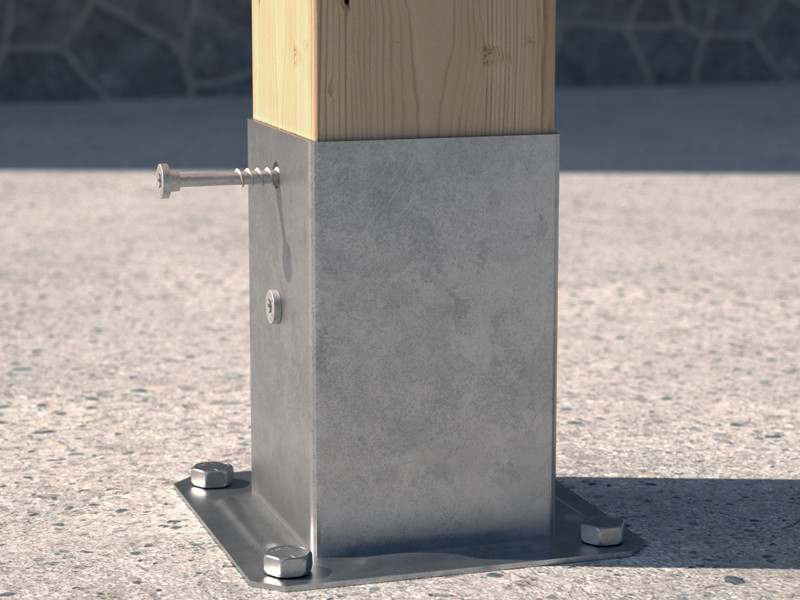

HBS PLATE EVO, el tornillo para madera que fija placas metálicas y no teme los ambientes agresivos.

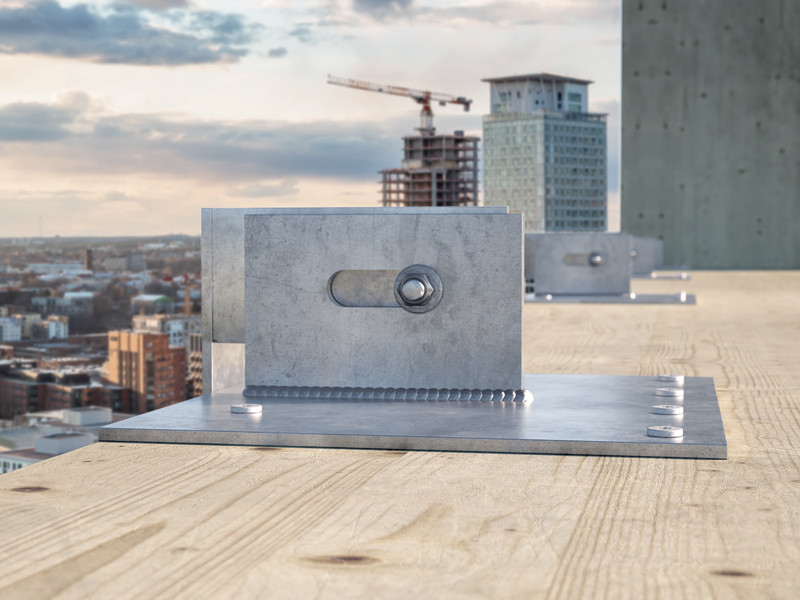

HBS PLATE EVO es el tornillo para madera concebido para la fijación de placas metálicas a la madera en ambientes externos.
Su cabeza a forma troncocónica y con un espesor aumentado permite fijar en modo seguro las placas a la madera.
Las medidas pequeñas (5,0 e 6,0 mm) se adaptan también a las uniones madera-madera. HBS PLATE EVO fija perfectamente las placas standard Rothoblaas en exteriores. La versión de 5 mm de diámetro puede aplicarse a las fijaciones de tablas para terrazas.
El revestimiento especial C4 EVO multi-estrato 20 μm con tratamiento superficial a base de resina epoxica y hojuelas de aluminio, ha demostrado ausencia de herrumbre luego de 1440 horas de exposición a la niebla salina según ISO 9227.
En acero al carbono con revestimiento de alta resistencia a la corrosión, puede ser aplicado al externo en clase de servicio 3 y en clase de corrosividad atmosférica C4.
HBS PLATE EVO es perfectamente utilizable con paneles a base de madera, madera maciza, madera laminada, X-Lam, LVL, maderas de alta densidad.
Clases de servicio 1, 2 y 3.
Características
| PECULIARIDAD | clase de corrosividad C4 |
|---|---|
| CABEZA | troncocónica para placas |
| DIÁMETRO | de 5,0 mm a 10,0 mm |
| LONGITUD | de 40 mm a 180 mm |
Documentación
Ficha técnica
|
|
|---|---|
Guía Sobre Distancias Mínimas
|
|
Ficha técnica USA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
CAD Files HBS P 2022
|
|
BIM.ifc File
|
|
BIM.rfa File
|
|
Ficha técnica HBS P EVO 2022
|
Instrucciones de colocación
| Instrucciones De Colocación | |
|---|---|
| Instrucciones De Colocación HBS P EVO 2022 |
HBS P EVO Ø5 - Ø6
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| HBSPEVO550 | - | 5 | 50 | 30 | 0.2 | 1 15/16'' | 1 3/16'' | TX25 | 200 |
| HBSPEVO560 | - | 5 | 60 | 35 | 0.2 | 2 3/8'' | 1 3/8'' | TX25 | 200 |
| HBSPEVO570 | - | 5 | 70 | 40 | 0.2 | 2 3/4'' | 1 9/16'' | TX25 | 100 |
| HBSPEVO580 | - | 5 | 80 | 50 | 0.2 | 3 1/8'' | 1 15/16'' | TX25 | 100 |
| HBSPEVO680 | - | 6 | 80 | 50 | 0.24 | 3 1/8'' | 1 15/16'' | TX30 | 100 |
| HBSPEVO690 | - | 6 | 90 | 55 | 0.24 | 3 1/2'' | 2 3/16'' | TX30 | 100 |
HBS PL EVO Ø8 - Ø10 - Ø12
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| HBSPLEVO840 | - | 8 | 40 | 32 | 0.32 | 1 9/16'' | 1 1/4'' | TX40 | 100 |
| HBSPLEVO860 | - | 8 | 60 | 52 | 0.32 | 2 3/8'' | 2 1/16'' | TX40 | 100 |
| HBSPLEVO880 | - | 8 | 80 | 55 | 0.32 | 3 1/8'' | 2 3/16'' | TX40 | 100 |
| HBSPLEVO8100 | - | 8 | 100 | 75 | 0.32 | 4'' | 2 15/16'' | TX40 | 100 |
| HBSPLEVO8120 | - | 8 | 120 | 95 | 0.32 | 4 3/4'' | 3 3/4'' | TX40 | 100 |
| HBSPLEVO8140 | - | 8 | 140 | 110 | 0.32 | 5 1/2'' | 4 3/8'' | TX40 | 100 |
| HBSPLEVO8160 | - | 8 | 160 | 130 | 0.32 | 6 1/4'' | 5 1/8'' | TX40 | 50 |
| HBSPLEVO1060 | - | 10 | 60 | 52 | 0.4 | 2 3/8'' | 2 1/16'' | TX40 | 50 |
| HBSPLEVO1080 | - | 10 | 80 | 60 | 0.4 | 3 1/8'' | 2 3/8'' | TX40 | 50 |
| HBSPLEVO10100 | - | 10 | 100 | 75 | 0.4 | 4'' | 2 15/16'' | TX40 | 50 |
| HBSPLEVO10120 | - | 10 | 120 | 95 | 0.4 | 4 3/4'' | 3 3/4'' | TX40 | 50 |
| HBSPLEVO10140 | - | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 |
| HBSPLEVO10160 | - | 10 | 160 | 130 | 0.4 | 6 1/4'' | 5 1/8'' | TX40 | 50 |
| HBSPLEVO10180 | - | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 |
| HBSPLEVO12120 | - | 12 | 120 | 90 | 0.48 | 4 3/4'' | 3 1/2'' | TX50 | 25 |
| HBSPLEVO12140 | - | 12 | 140 | 110 | 0.48 | 5 1/2'' | 4 3/8'' | TX50 | 25 |
| HBSPLEVO12160 | - | 12 | 160 | 120 | 0.48 | 6 1/4'' | 4 3/4'' | TX50 | 25 |
| HBSPLEVO12180 | - | 12 | 180 | 140 | 0.48 | 7 1/8'' | 5 1/2'' | TX50 | 25 |
| HBSPLEVO12200 | - | 12 | 200 | 160 | 0.48 | 8'' | 6 1/4'' | TX50 | 25 |
HBS P EVO Ø8 - Ø10
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| HBSPEVO880 | - | 8 | 80 | 55 | 0.32 | 3 1/8'' | 2 3/16'' | TX40 | 100 |
| HBSPEVO8100 | - | 8 | 100 | 75 | 0.32 | 4'' | 2 15/16'' | TX40 | 100 |
| HBSPEVO8120 | - | 8 | 120 | 95 | 0.32 | 4 3/4'' | 3 3/4'' | TX40 | 100 |
| HBSPEVO8160 | - | 8 | 160 | 130 | 0.32 | 6 1/4'' | 5 1/8'' | TX40 | 100 |
| HBSPEVO1060 | - | 10 | 60 | 52 | 0.4 | 2 3/8'' | 2 1/16'' | TX40 | 50 |
| HBSPEVO1080 | - | 10 | 80 | 60 | 0.4 | 3 1/8'' | 2 3/8'' | TX40 | 50 |
| HBSPEVO10100 | - | 10 | 100 | 75 | 0.4 | 4'' | 2 15/16'' | TX40 | 50 |
| HBSPEVO10140 | - | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 |
| HBSPEVO10160 | - | 10 | 160 | 130 | 0.4 | 6 1/4'' | 5 1/8'' | TX40 | 50 |
| HBSPEVO10180 | - | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 |
