PASADOR AUTOPERFORANTE
SBD

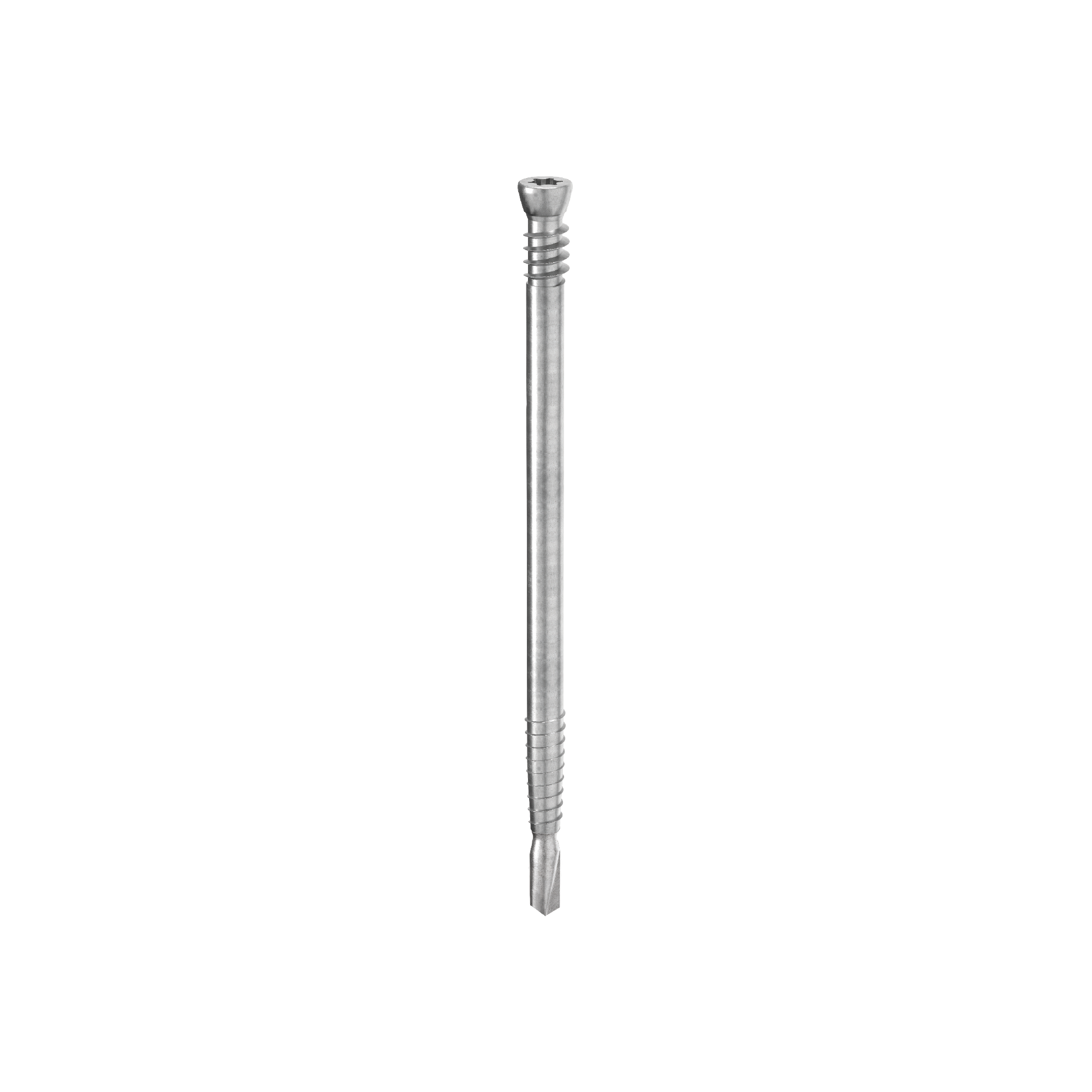

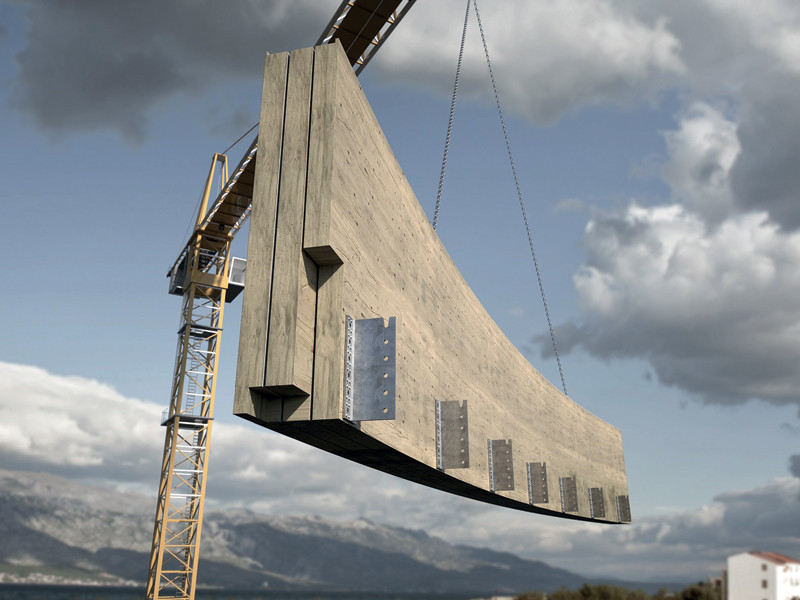

SBD es el sistema autoperforante para uniones escondidas madera-acero y madera-aluminio.
La cabeza cilíndrica oculta permite una terminación estética de calidad además de resistencia al fuego.

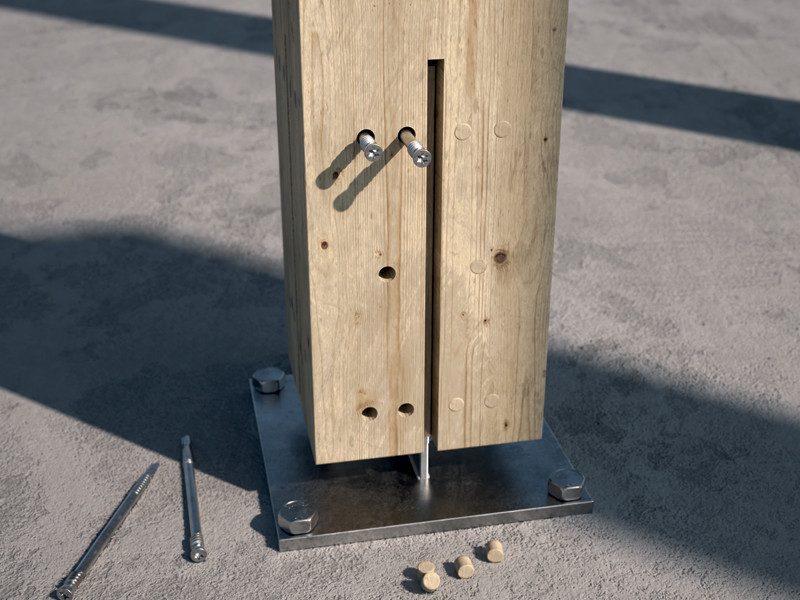

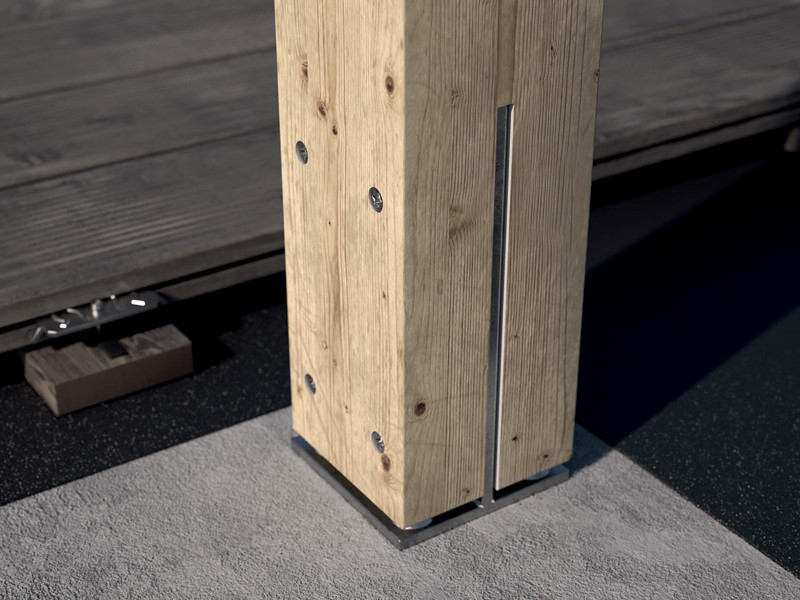

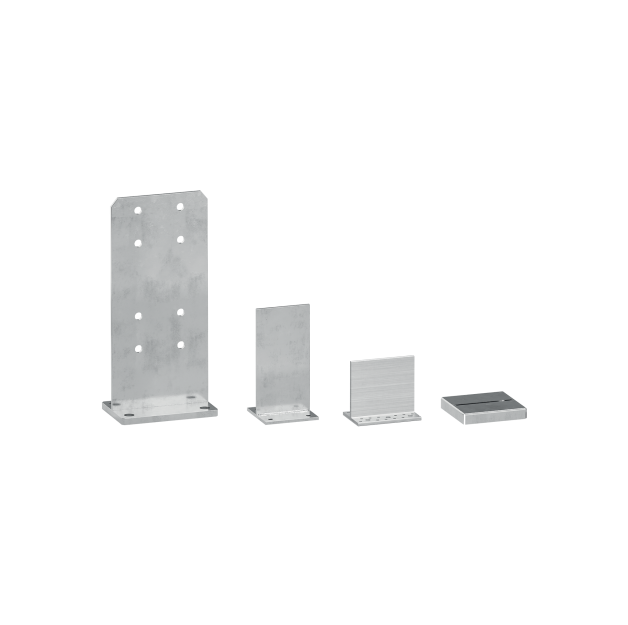

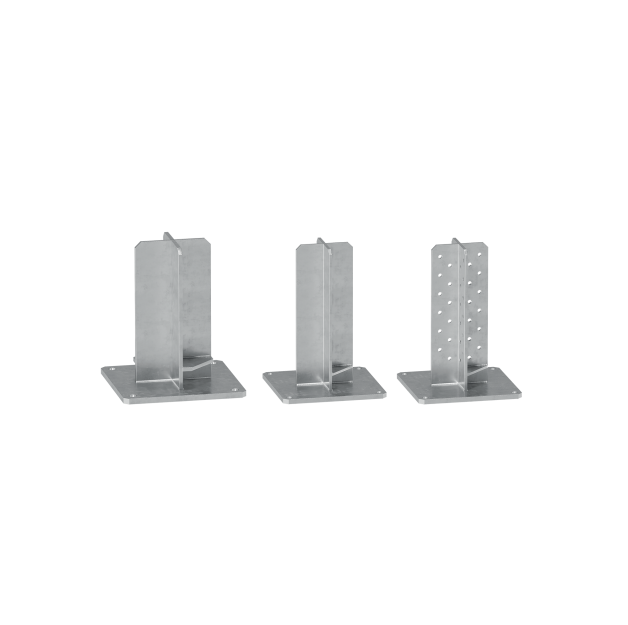

Certificado, ensayado, y calculado también para fijar placas standard Rothoblaas como el pie de pilar TYP X o F70.
Video
Descubre la eficacia de SBD, el pasador autoperforante para uniones ocultas madera-metal.

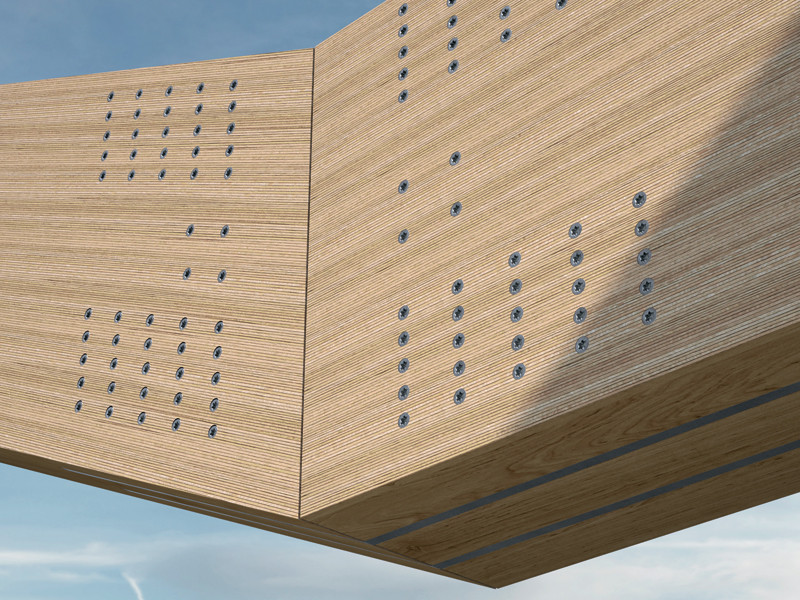

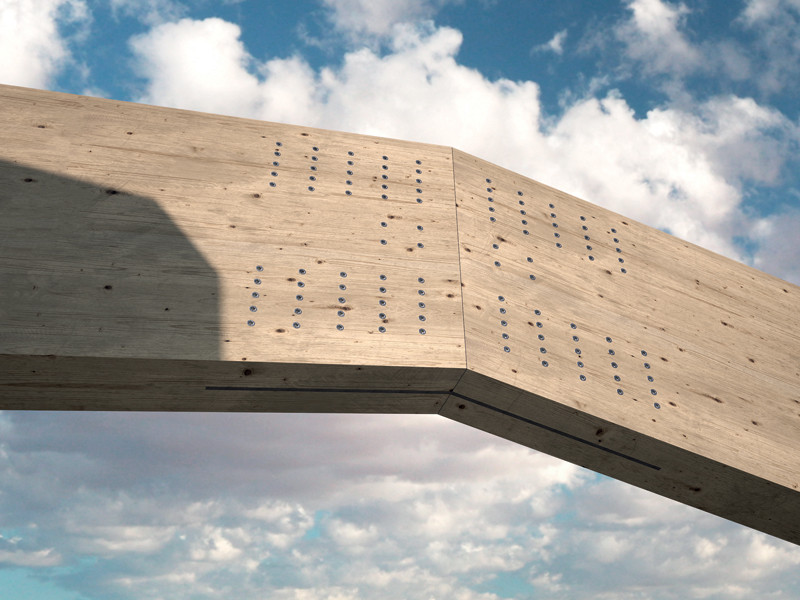

El pasador SBD es ideal para unir vigas en extremos y realizar vigas continuadas restableciendo las fuerzas de corte y momento.
La punta autoperforante madera-metal con geometría especial reduce la posibilidad de eventuales roturas al momento del atornillado.
El diámetro de 7,5 mm garantiza una resistencia al corte mayor del 15% y permite optimizar el numero de fijaciones.
La rosca cercana a la punta facilita el atornillado; la rosca hasta el borde de la cabeza, de longitud aumentada permite un cierre rápido y preciso de la unión.
El diámetro reducido del pasador garantiza uniones extremadamente rígidas. Utilizable con atornilladores de 600-1500 rpm.
En acero al carbono con zincado galvanizado, se aplica sobre acero y aluminio. Clases de servicio 1 y 2.
Documentación
Ficha técnica
|
|
|---|---|
SBD Ficha técnica 2022
|
|
Ficha técnica CANADA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
SBD L ≥ 95 mm
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
d₁
[in]
|
L
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|
| SBD7595 | - | 7.5 | 95 | 0.3 | 3 3/4'' | TX40 | 50 |
| SBD75115 | NEW TAPERED TIP | 7.5 | 115 | 0.3 | 4 1/2'' | TX40 | 50 |
| SBD75135 | NEW TAPERED TIP | 7.5 | 135 | 0.3 | 5 5/16'' | TX40 | 50 |
| SBD75155 | NEW TAPERED TIP | 7.5 | 155 | 0.3 | 6 1/8'' | TX40 | 50 |
| SBD75175 | - | 7.5 | 175 | 0.3 | 6 7/8'' | TX40 | 50 |
| SBD75195 | - | 7.5 | 195 | 0.3 | 7 11/16'' | TX40 | 50 |
| SBD75215 | - | 7.5 | 215 | 0.3 | 8 7/16'' | TX40 | 50 |
| SBD75235 | - | 7.5 | 235 | 0.3 | 9 1/4'' | TX40 | 50 |
SBD L ≤ 75 mm
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
d₁
[in]
|
L
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|
| SBD7555 | - | 7.5 | 55 | 0.3 | 2 3/16'' | TX40 | 50 |
| SBD7575 | - | 7.5 | 75 | 0.3 | 2 15/16'' | TX40 | 50 |
