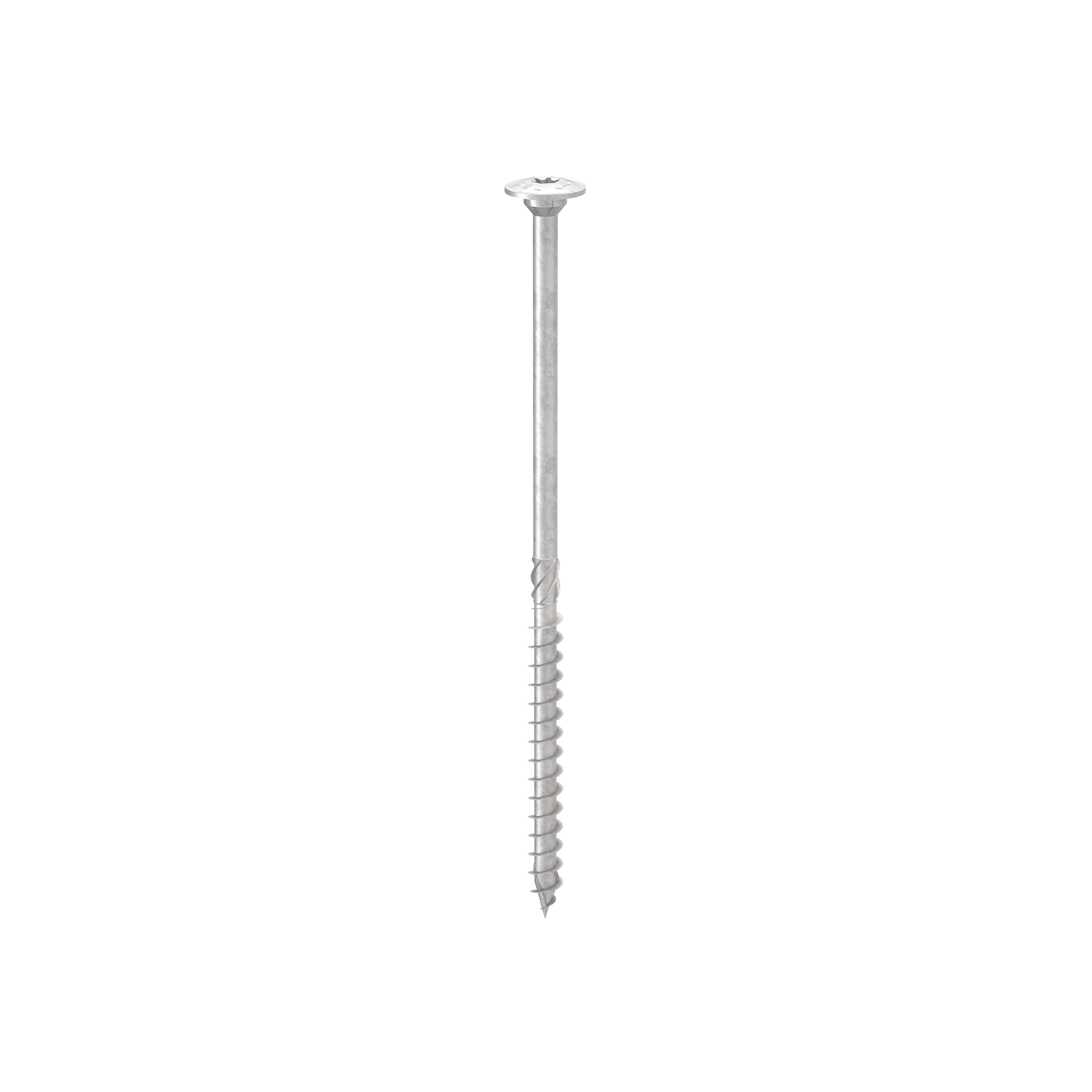

TORNILLO DE CABEZA ANCHA
TBS EVO
El tornillo con cabeza ancha TBS EVO es el tornillo estructural para uso en exteriores en clase de servicio 3 y en clase de corrosividad atmosférica C4.
La cabeza ancha cumple la función de arandela y otorga elevada resistencia a la tracción.
Tornillos estructurales para exteriores: descubre TBS EVO, el tornillo para madera con cabeza ancha.
TBS EVO está homologado para aplicaciones estructurales con solicitaciones en cualquier dirección respecto a la fibra (α = 0° - 90°).

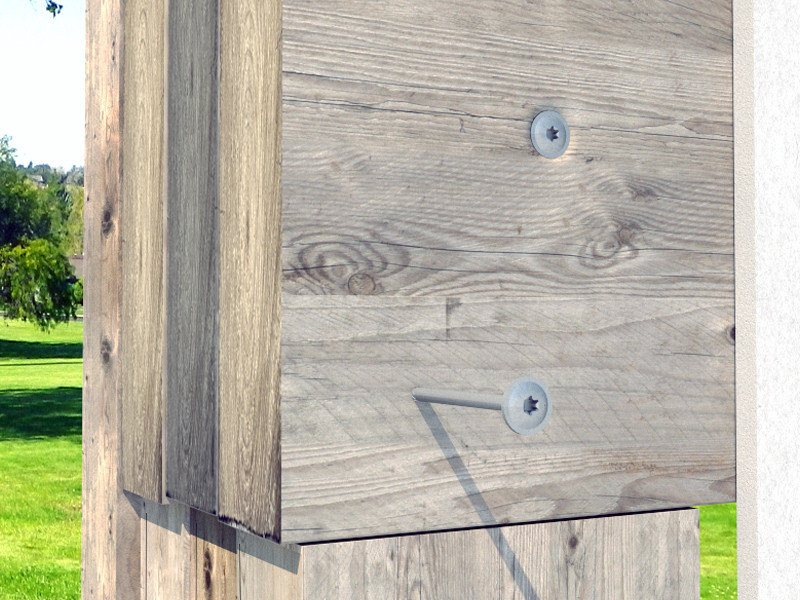

Gracias a la cabeza ancha, es ideal en presencia de viento o de variaciones dimensionales de la madera. La rosca asimétrica a forma de “paraguas”, garantiza una mayor capacidad de penetración en la madera.

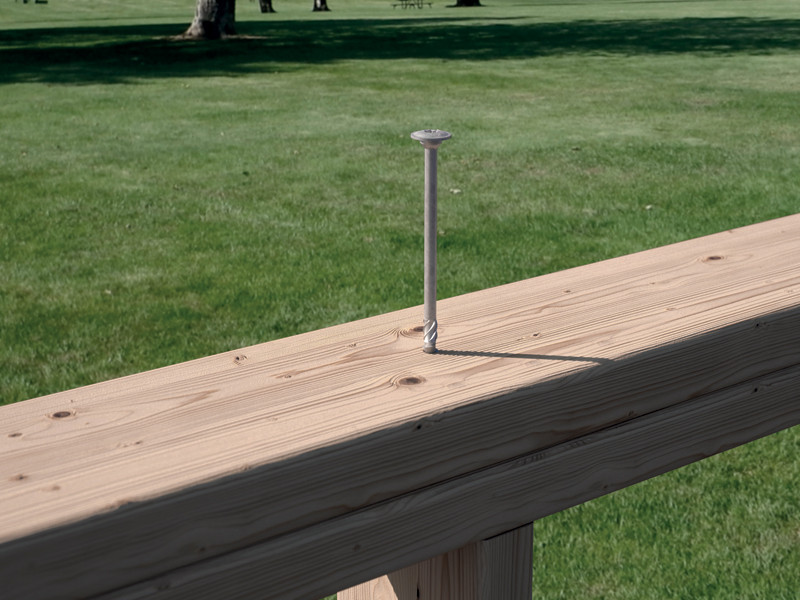

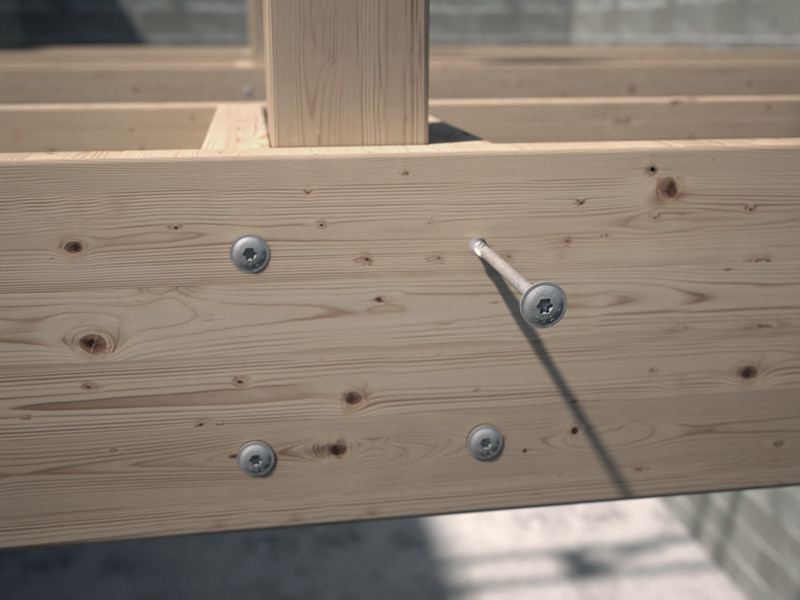

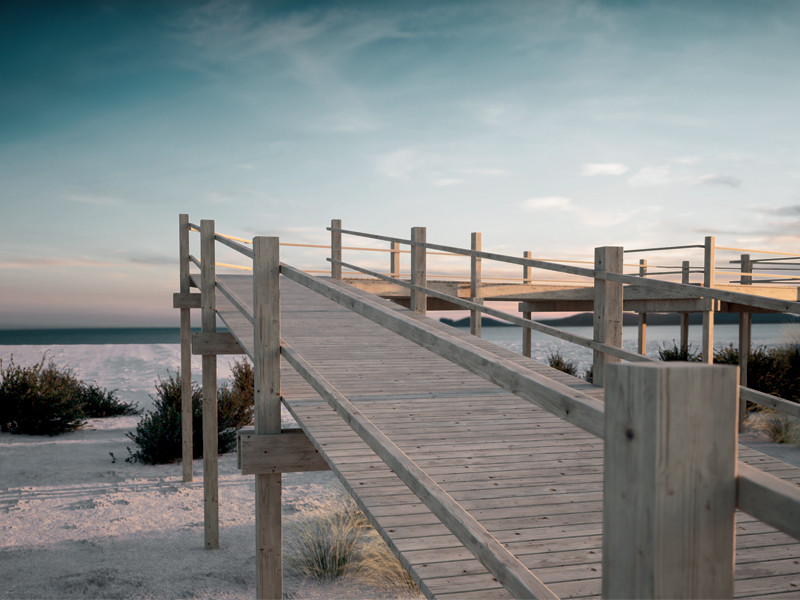

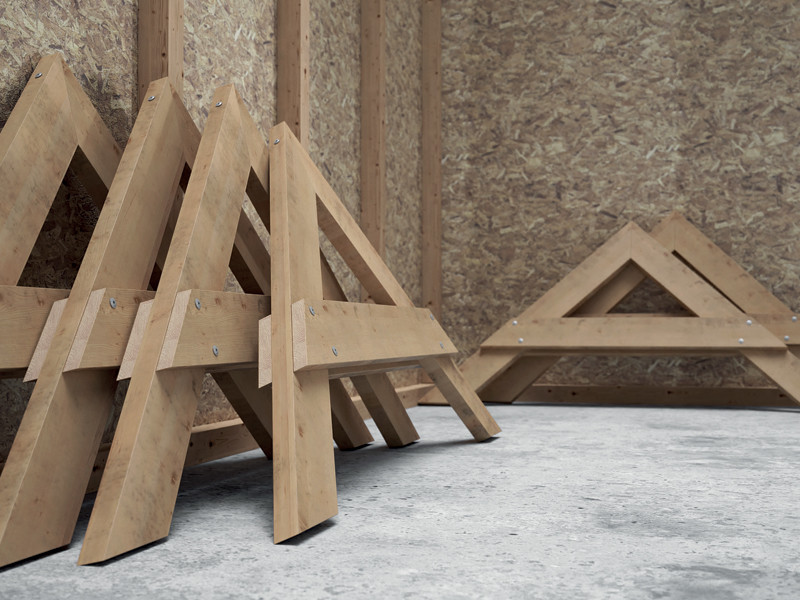

Excelente para la realización de estructuras al externo como pasarelas y pórticos y para la fijación de paneles SIP y sándwich. Combinado a la arandela WBAZ, se adapta también para aplicaciones sobre chapa hasta 0,7 mm de espesor, sin necesidad de perforación previa.
Los tornillos para madera TBS EVO pueden ser utilizados en paneles a base de madera, madera maciza y laminada, X-Lam e LVL, maderas de alta densidad, maderas agresivas con tanino o tratadas con impregnantes u otros procesos químicos.
En acero al carbono y revestimiento multicapa de 20 μm con tratamiento superficial a base de resina epoxica y hojuelas de aluminio, es perfecto para aplicaciones en maderas que contienen tanino o tratadas químicamente.
Las pruebas han demostrado la ausencia de herrumbre luego de 1440 horas de exposición a la niebla salina según ISO 9227.
Utilizable en exteriores en clase de servicio 3 y en clase de corrosividad atmosférica C4.
Valores certificados también para la colocación del tornillo en dirección paralela a la fibra.
Características
| PECULIARIDAD | clase de corrosividad C4 |
|---|---|
| CABEZA | ancha |
| DIÁMETRO | 6,0 y 8,0 mm |
| LONGITUD | de 60 mm a 240 mm |
Documentación
Ficha técnica
|
|
|---|---|
Guía Sobre Distancias Mínimas
|
|
Ficha técnica USA
|
|
Ficha técnica JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
TBS EVO
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| TBSEVO660 | - | 6 | 60 | 40 | 0.24 | 2 3/8'' | 1 9/16'' | TX30 | 100 |
| TBSEVO680 | - | 6 | 80 | 50 | 0.24 | 3 1/8'' | 1 15/16'' | TX30 | 100 |
| TBSEVO6100 | - | 6 | 100 | 60 | 0.24 | 4'' | 2 3/8'' | TX30 | 100 |
| TBSEVO6120 | - | 6 | 120 | 75 | 0.24 | 4 3/4'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6140 | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6160 | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6180 | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6200 | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 |
| TBSEVO8100 | - | 8 | 100 | 52 | 0.32 | 4'' | 2 1/16'' | TX40 | 50 |
| TBSEVO8120 | - | 8 | 120 | 80 | 0.32 | 4 3/4'' | 3 1/8'' | TX40 | 50 |
| TBSEVO8140 | - | 8 | 140 | 80 | 0.32 | 5 1/2'' | 3 1/8'' | TX40 | 50 |
| TBSEVO8160 | - | 8 | 160 | 100 | 0.32 | 6 1/4'' | 4'' | TX40 | 50 |
| TBSEVO8180 | - | 8 | 180 | 100 | 0.32 | 7 1/8'' | 4'' | TX40 | 50 |
| TBSEVO8200 | - | 8 | 200 | 100 | 0.32 | 8'' | 4'' | TX40 | 50 |
| TBSEVO8220 | - | 8 | 220 | 100 | 0.32 | 8 5/8'' | 4'' | TX40 | 50 |
| TBSEVO8240 | - | 8 | 240 | 100 | 0.32 | 9 1/2'' | 4'' | TX40 | 50 |
| TBSEVO8280 | - | 8 | 280 | 100 | 0.32 | 11'' | 4'' | TX40 | 50 |
| TBSEVO8320 | - | 8 | 320 | 100 | 0.32 | 12 5/8'' | 4'' | TX40 | 50 |
| TBSEVO8360 | - | 8 | 360 | 100 | 0.32 | 14 1/4'' | 4'' | TX40 | 50 |
| TBSEVO8400 | - | 8 | 400 | 100 | 0.32 | 15 3/4'' | 4'' | TX40 | 50 |
| TBSEVO10120 | - | 10 | 120 | 60 | 0.4 | 4 3/4'' | 2 3/8'' | TX50 | 50 |
| TBSEVO10140 | - | 10 | 140 | 60 | 0.4 | 5 1/2'' | 2 3/8'' | TX50 | 50 |
| TBSEVO10160 | - | 10 | 160 | 80 | 0.4 | 6 1/4'' | 3 1/8'' | TX50 | 50 |
| TBSEVO10180 | - | 10 | 180 | 80 | 0.4 | 7 1/8'' | 3 1/8'' | TX50 | 50 |
| TBSEVO10200 | - | 10 | 200 | 100 | 0.4 | 8'' | 4'' | TX50 | 50 |
| TBSEVO10220 | - | 10 | 220 | 100 | 0.4 | 8 5/8'' | 4'' | TX50 | 50 |
| TBSEVO10240 | - | 10 | 240 | 100 | 0.4 | 9 1/2'' | 4'' | TX50 | 50 |
| TBSEVO10280 | - | 10 | 280 | 100 | 0.4 | 11'' | 4'' | TX50 | 50 |
