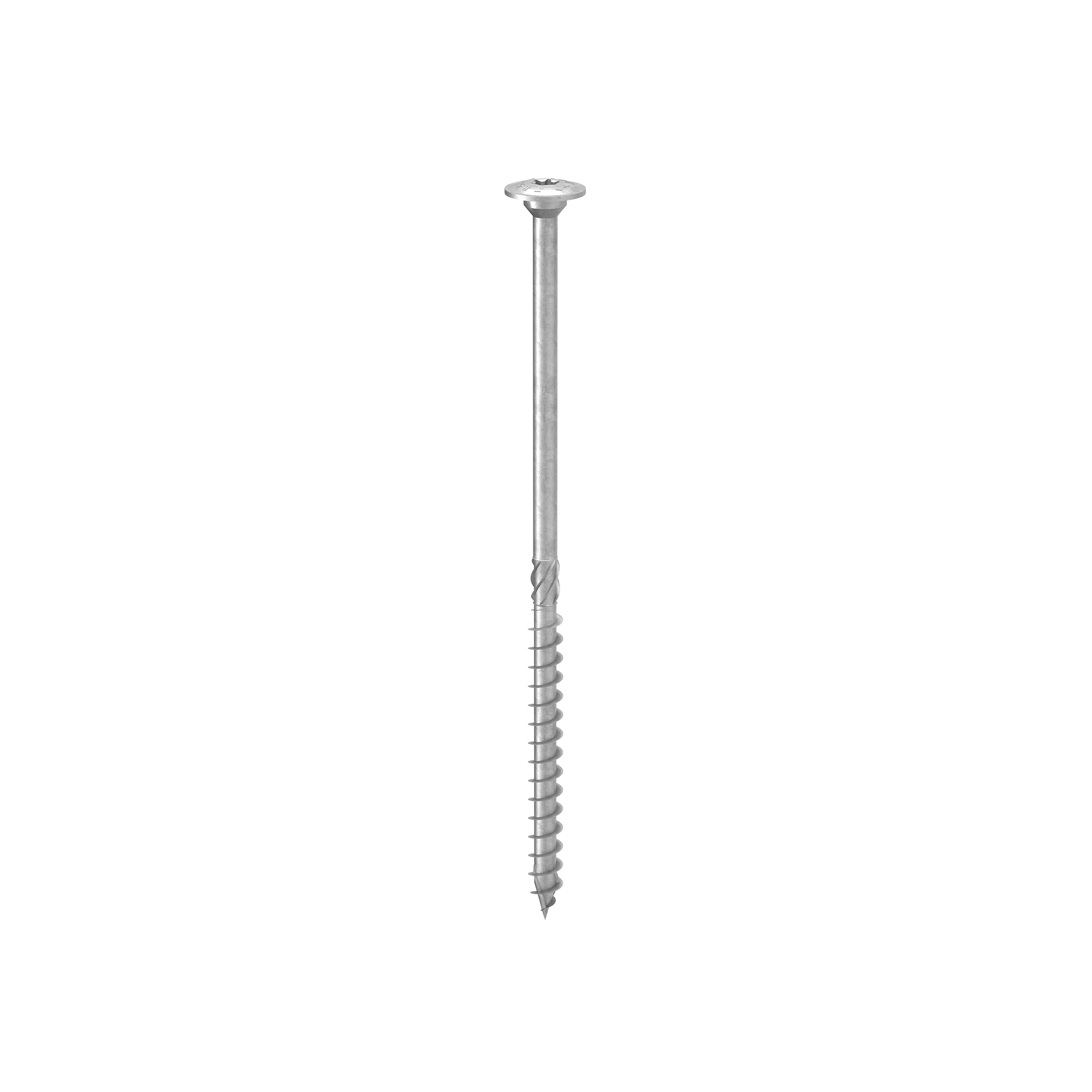

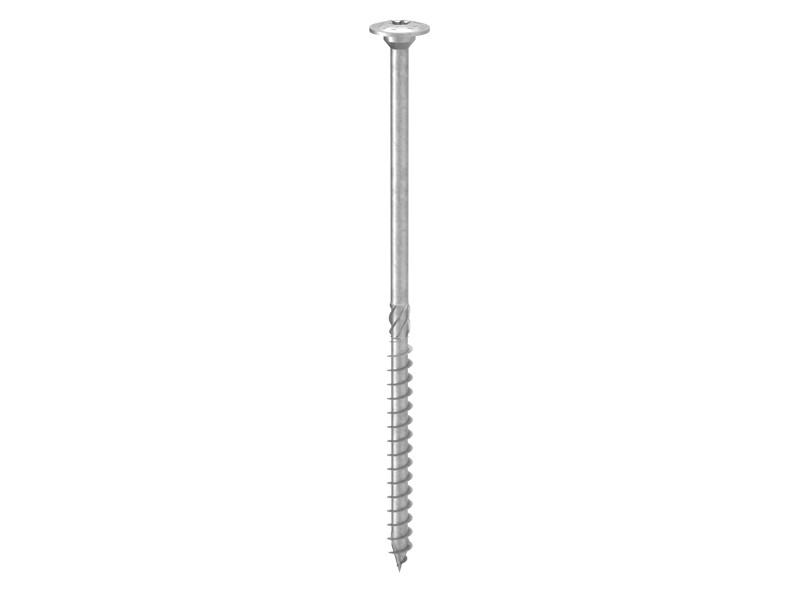

TORNILLO DE CABEZA ANCHA
TBS EVO C5
CORROSIVIDAD ATMOSFÉRICA C5
Revestimiento multicapa capaz de resistir en ambientes exteriores clasificados C5 según ISO 9223. SST (Salt Spray Test) con tiempo de exposición
superior a 3000 h realizado en tornillos previamente atornillados y deatornillados en madera de abeto de Douglas.
MÁXIMA RESISTENCIA
Es el tornillo indicado cuando se requieren prestaciones mecánicas elevadas en presencia de condiciones de corrosividad atmosférica y de la madera
muy agresivas. La cabeza ancha garantiza mayor resistencia a la tracción, ideal en presencia de viento o de variaciones dimensionales de la madera.
PUNTA 3 THORNS
Gracias a la punta 3 THORNS, se reducen las distancias mínimas de instalación. Se pueden usar más tornillos en menos espacio y tornillos más
grandes en elementos más pequeños. En consecuencia, los costes y los tiempos para realizar el proyecto son menores.
Documentación
Ficha técnica
|
|
|---|---|
Ficha técnica USA
|
TBS EVO C5
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| TBSEVO660C5 | - | 6 | 60 | 40 | 0.24 | 2 3/8'' | 1 9/16'' | TX30 | 100 |
| TBSEVO680C5 | - | 6 | 80 | 50 | 0.24 | 3 1/8'' | 1 15/16'' | TX30 | 100 |
| TBSEVO6100C5 | - | 6 | 100 | 60 | 0.24 | 4'' | 2 3/8'' | TX30 | 100 |
| TBSEVO6120C5 | - | 6 | 120 | 75 | 0.24 | 4 3/4'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6140C5 | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6160C5 | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6180C5 | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6200C5 | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 |
| TBSEVO8100C5 | - | 8 | 100 | 52 | 0.32 | 4'' | 2 1/16'' | TX40 | 50 |
| TBSEVO8120C5 | - | 8 | 120 | 80 | 0.32 | 4 3/4'' | 3 1/8'' | TX40 | 50 |
| TBSEVO8140C5 | - | 8 | 140 | 80 | 0.32 | 5 1/2'' | 3 1/8'' | TX40 | 50 |
| TBSEVO8160C5 | - | 8 | 160 | 100 | 0.32 | 6 1/4'' | 4'' | TX40 | 50 |
| TBSEVO8180C5 | - | 8 | 180 | 100 | 0.32 | 7 1/8'' | 4'' | TX40 | 50 |
| TBSEVO8200C5 | - | 8 | 200 | 100 | 0.32 | 8'' | 4'' | TX40 | 50 |
| TBSEVO8220C5 | - | 8 | 220 | 100 | 0.32 | 8 5/8'' | 4'' | TX40 | 50 |
| TBSEVO8240C5 | - | 8 | 240 | 100 | 0.32 | 9 1/2'' | 4'' | TX40 | 50 |
