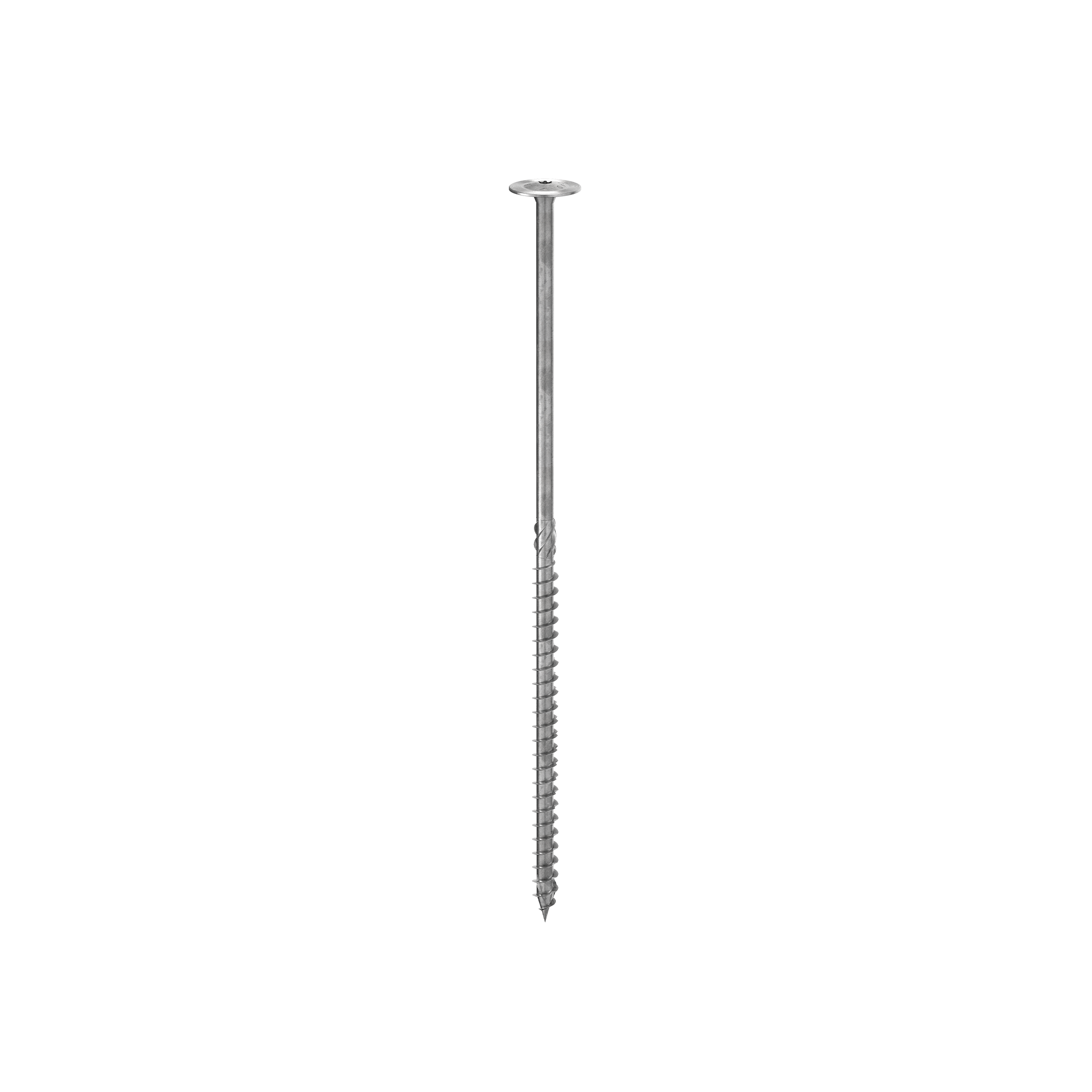

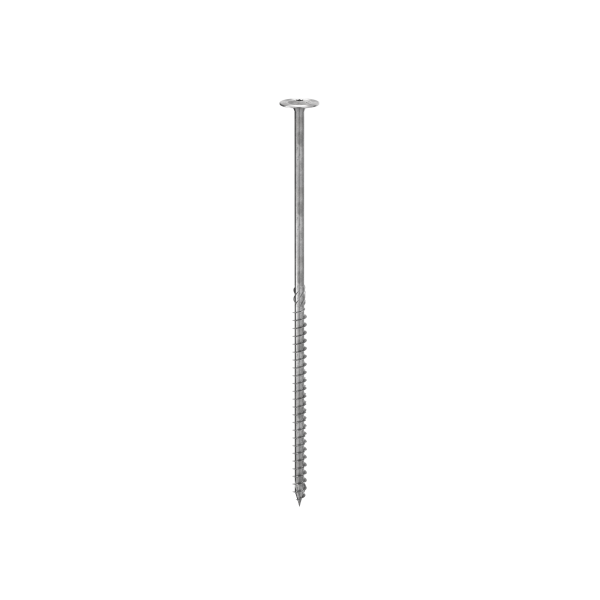

TORNILLO DE CABEZA ANCHA XL

TBS MAX

New

La cabeza ancha aumentada garantiza una excelente resistencia a la penetración de la cabeza y capacidad de apriete de la unión.

La rosca aumentada del TBS MAX garantiza una óptima resistencia a la extracción y el cierre de la unión.

Gracias a la cabeza ancha y a la rosca aumentadas, es el tornillo ideal para realizar forjados nervados (Rippendecke, ribbed floor). Utilizado junto con SHARP METAL, optimiza el número de fijaciones y evita el uso de prensas en las fases de encolado de los elementos de madera.

Gracias a la punta 3 THORNS, se reducen las distancias mínimas de instalación. Se pueden usar más tornillos en menos espacio y tornillos más grandes en elementos más pequeños. En consecuencia, los costes y los tiempos para realizar el proyecto son menores

Documentación

Ficha técnica
Guía Sobre Distancias Mínimas
Ficha técnica USA
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certification ETA
Declaración de prestaciones (DOP) Descargar
CAD Files
BIM.ifc File
BIM.rfa File

TBS MAX

CÓDIGO info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX unid.
TBSMAX8120 - 8 120 100 0.32 4 3/4'' 4'' TX40 50
TBSMAX8160 - 8 160 120 0.32 6 1/4'' 4 3/4'' TX40 50
TBSMAX8180 - 8 180 120 0.32 7 1/8'' 4 3/4'' TX40 50
TBSMAX8200 - 8 200 120 0.32 8'' 4 3/4'' TX40 50
TBSMAX8220 - 8 220 120 0.32 8 5/8'' 4 3/4'' TX40 50
TBSMAX8240 - 8 240 120 0.32 9 1/2'' 4 3/4'' TX40 50
TBSMAX8280 - 8 280 120 0.32 11'' 4 3/4'' TX40 50
TBSMAX8320 - 8 320 120 0.32 12 5/8'' 4 3/4'' TX40 50
TBSMAX8360 - 8 360 120 0.32 14 1/4'' 4 3/4'' TX40 50
TBSMAX8400 - 8 400 120 0.32 15 3/4'' 4 3/4'' TX40 50
