TORNILLOS DE CABEZA AVELLANADA

HBS EVO

HBS EVO es uno de los tornillos para madera más resistentes en ambientes externos. Gracias a un especial tratamiento superficial, puede ser utilizado en clase de servicio 3 y en clase de corrosividad atmosférica C4, como así también en maderas que contengan tanino o tratadas con procesos químicos.

tornillos-de-cabeza-avellanada-hbs-evo

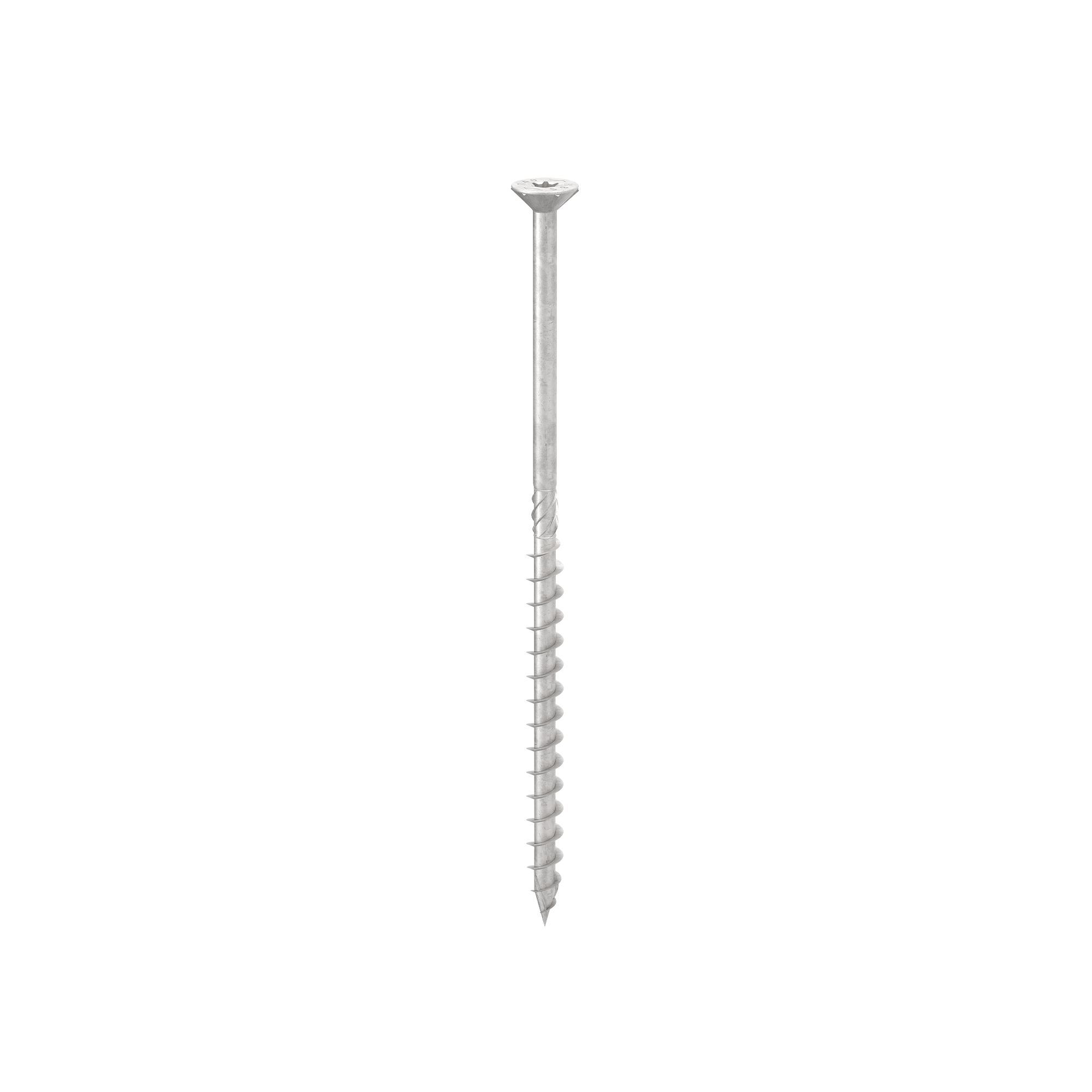

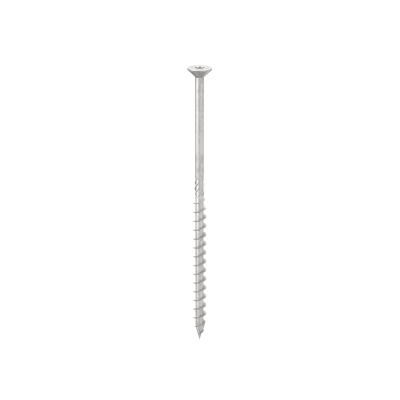

  • tornillos-de-cabeza-avellanada-hbs-evo

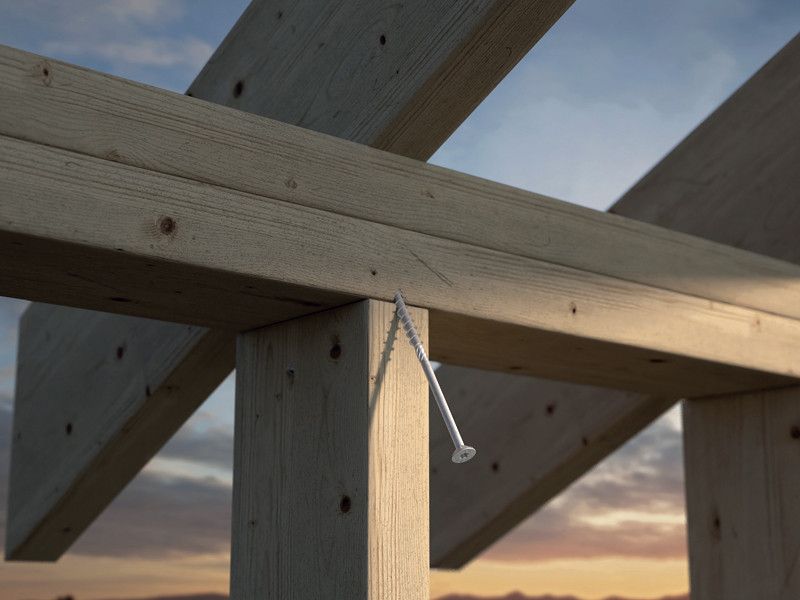

  • aplicación tornillos-de-cabeza-avellanada-hbs-evo

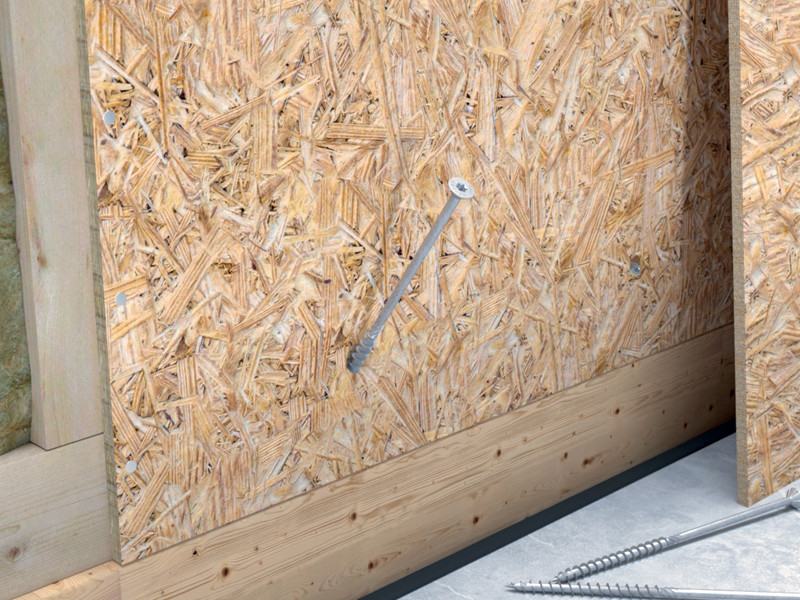

  • aplicación tornillos-de-cabeza-avellanada-hbs-evo

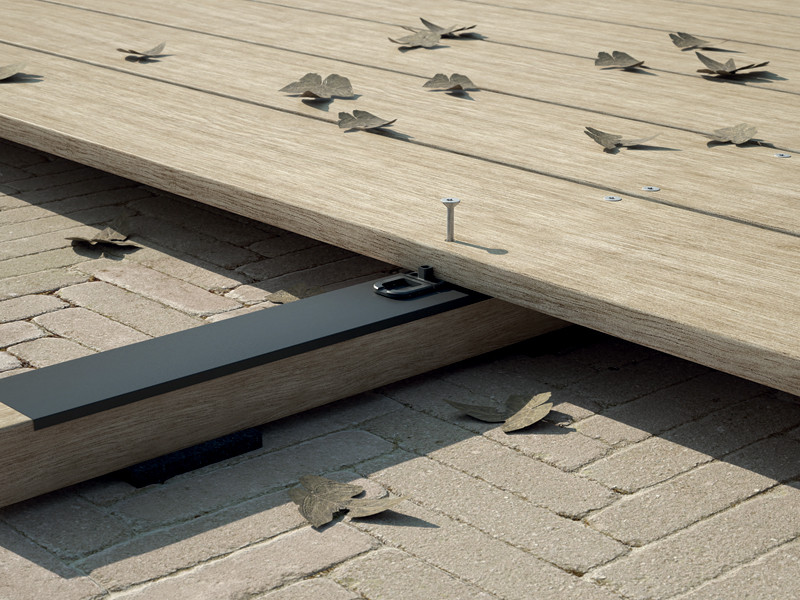

  • aplicación tornillos-de-cabeza-avellanada-hbs-evo
ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645
CBL 1
Missing Title
Missing Title
C4 EVO

Tornillos para madera estructurales de aplicación en exteriores y ambientes agresivos: elije lo mejor, elije HBS Evo.

El revestimiento especial C4 EVO multicapa de 20 μm con tratamiento superficial a base de resina epoxica y hojuelas de aluminio hace de HBS EVO el tornillo perfecto para aplicaciones externas y ambientes agresivos. Ideal en maderas con tanino o tratadas con procesos químicos, está homologado para aplicaciones estructurales con solicitaciones en cualquier dirección con respecto a la fibra (α = 0° - 90°).

La rosca asimétrica a forma de “paraguas” asegura elevada capacidad de penetración en la madera. HBS EVO se caracteriza por una resistencia superior: la ejecución de test ha demostrado una resistencia excelente a la rotura y enervación del acero (fy,k = 1000 N/mm2) y gran capacidad de tolerancia a la torsión ftor,, que permite el atornillado seguro.

Certificado para ser utilizado en exteriores en clase de servicio 3 y en clase de corrosividad atmosférica C4. Excelente para fijar paneles entramados y estructuras reticulares de vigas (Rafter, Truss), ofrece altas prestaciones en fijaciones de maderas macizas y laminados, X-Lam, LVL, maderas de alta densidad o maderas agresivas que contengan tanino (Roble, Castaño) o con tratamientos químicos.

Los valores de HBS EVO fueron ensayados, certificados y calculados también para maderas de alta densidad.

Contactar el técnico comercial Descargar el catálogo

Características

PECULIARIDAD clase de corrosividad C4
CABEZA avellanada con estrías bajo cabeza
DIÁMETRO de 5,0 mm a 8,0 mm
LONGITUD de 80 mm a 320 mm

Documentación

Ficha técnica
Guía Sobre Distancias Mínimas
HBS EVO Ficha técnica 2022
Ficha técnica USA
Ficha técnica JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
Certification ETA
Declaración de prestaciones (DOP) Descargar
CAD Files
BIM.ifc File
BIM.rfa File
Contactar el técnico comercial Descargar el catálogo

HBS EVO

CÓDIGO info d₁
[mm]
 L
[mm]
 b
[mm]
 d₁
[in]
 L
[in]
 b
[in]
 TX unid.
HBSEVO440 - 4 40 24 0.16 1 9/16'' 15/16'' TX20 500
HBSEVO450 - 4 50 30 0.16 1 15/16'' 1 3/16'' TX20 400
HBSEVO460 - 4 60 35 0.16 2 3/8'' 1 3/8'' TX20 500
HBSEVO4545 - 4.5 45 30 0.18 1 3/4'' 1 3/16'' TX20 400
HBSEVO4550 - 4.5 50 30 0.18 1 15/16'' 1 3/16'' TX20 200
HBSEVO4560 - 4.5 60 35 0.18 2 3/8'' 1 3/8'' TX20 200
HBSEVO4570 - 4.5 70 40 0.18 2 3/4'' 1 9/16'' TX20 200
HBSEVO550 - 5 50 24 0.2 1 15/16'' 15/16'' TX25 200
HBSEVO560 - 5 60 30 0.2 2 3/8'' 1 3/16'' TX25 200
HBSEVO570 - 5 70 35 0.2 2 3/4'' 1 3/8'' TX25 100
HBSEVO580 - 5 80 40 0.2 3 1/8'' 1 9/16'' TX25 100
HBSEVO590 - 5 90 45 0.2 3 1/2'' 1 3/4'' TX25 100
HBSEVO5100 - 5 100 50 0.2 4'' 1 15/16'' TX25 100
HBSEVO660 - 6 60 30 0.24 2 3/8'' 1 3/16'' TX30 100
HBSEVO670 - 6 70 40 0.24 2 3/4'' 1 9/16'' TX30 100
HBSEVO680 - 6 80 40 0.24 3 1/8'' 1 9/16'' TX30 100
HBSEVO6100 - 6 100 50 0.24 4'' 1 15/16'' TX30 100
HBSEVO6120 - 6 120 60 0.24 4 3/4'' 2 3/8'' TX30 100
HBSEVO6140 - 6 140 75 0.24 5 1/2'' 2 15/16'' TX30 100
HBSEVO6160 - 6 160 75 0.24 6 1/4'' 2 15/16'' TX30 100
HBSEVO6180 - 6 180 75 0.24 7 1/8'' 2 15/16'' TX30 100
HBSEVO6200 - 6 200 75 0.24 8'' 2 15/16'' TX30 100
HBSEVO8100 - 8 100 52 0.32 4'' 2 1/16'' TX40 100
HBSEVO8120 - 8 120 60 0.32 4 3/4'' 2 3/8'' TX40 100
HBSEVO8140 - 8 140 60 0.32 5 1/2'' 2 3/8'' TX40 100
HBSEVO8160 - 8 160 80 0.32 6 1/4'' 3 1/8'' TX40 100
HBSEVO8180 - 8 180 80 0.32 7 1/8'' 3 1/8'' TX40 100
HBSEVO8200 - 8 200 80 0.32 8'' 3 1/8'' TX40 100
HBSEVO8220 - 8 220 80 0.32 8 5/8'' 3 1/8'' TX40 100
HBSEVO8240 - 8 240 80 0.32 9 1/2'' 3 1/8'' TX40 100
HBSEVO8260 - 8 260 80 0.32 10 1/4'' 3 1/8'' TX40 100
HBSEVO8280 - 8 280 80 0.32 11'' 3 1/8'' TX40 100
HBSEVO8300 - 8 300 100 0.32 11 3/4'' 4'' TX40 100
HBSEVO8320 - 8 320 100 0.32 12 5/8'' 4'' TX40 100
