TORNILLO DE CABEZA TRONCOCÓNICA PARA PLACAS
HBS PLATE

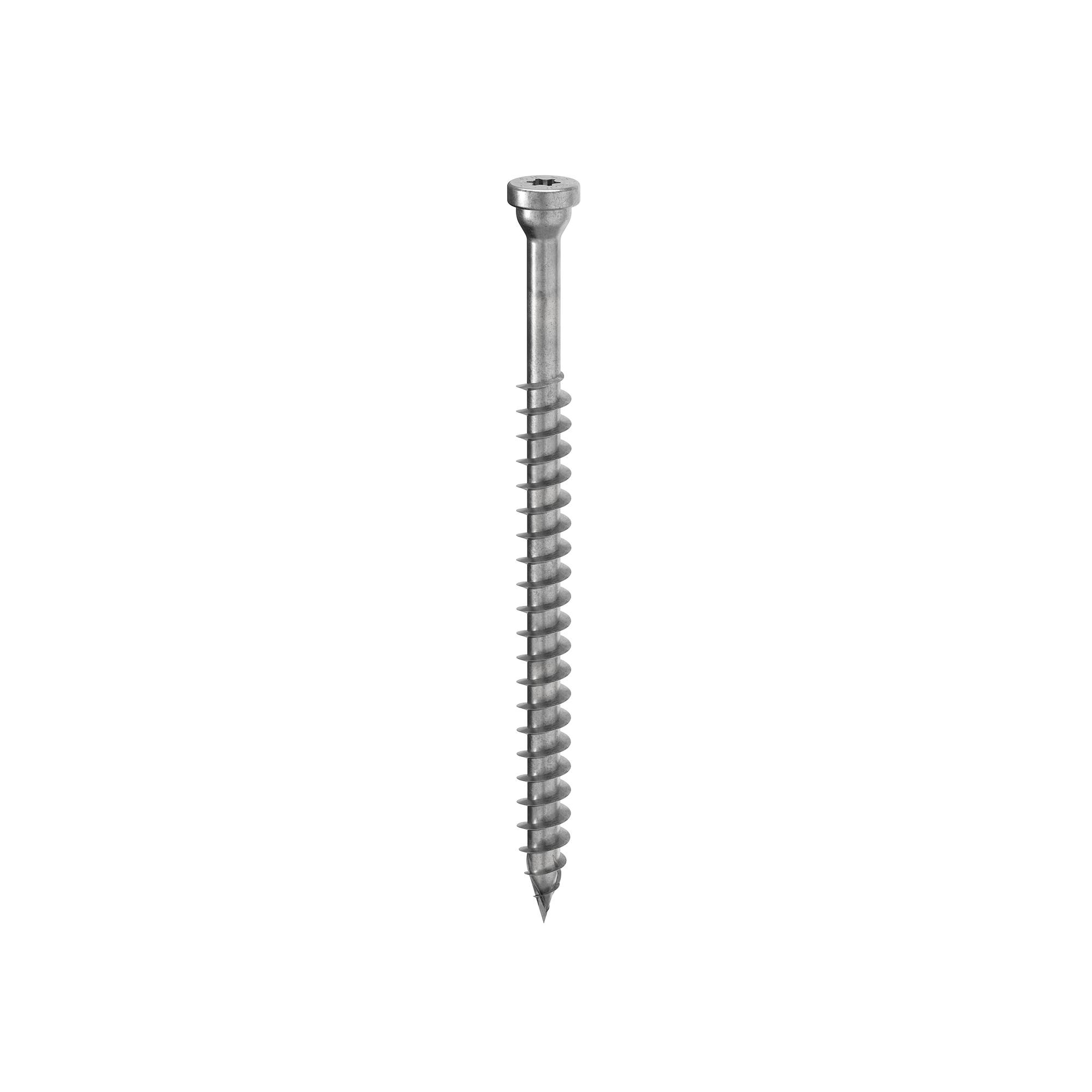

HBS PLATE es el tornillo para madera concebido para uniones acero-madera. La forma troncocónica y el espesor aumentado de la cabeza del tornillo permiten fijar en modo seguro las placas metálicas a la madera. Gracias a la mayor longitud de la rosca, asegura excelentes valores de resistencia al corte y a la tracción.
Confía en los tornillos para madera HBS PLATE para la fijación de placas metálicas sobre madera.

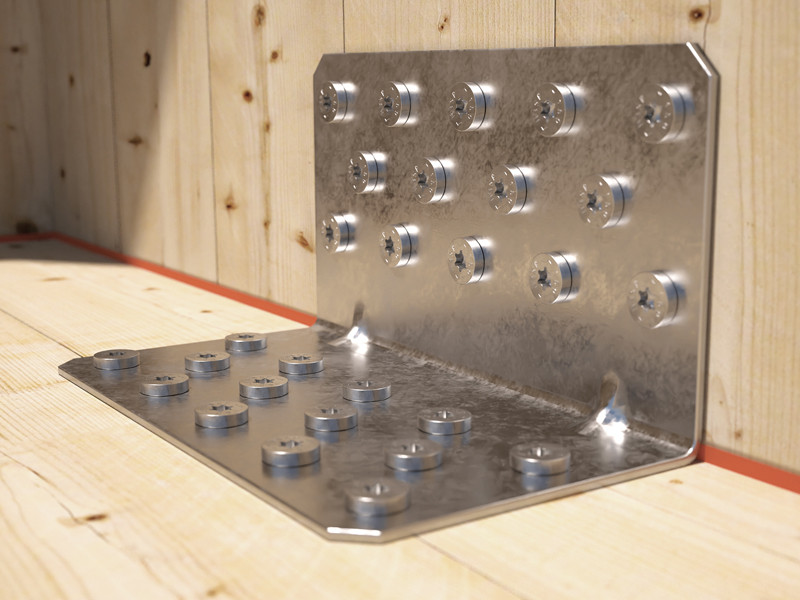

El bajo cabeza troncocónico de los tornillos HBS PLATE genera un efecto de encastre con el orificio circular de la placa garantizando prestaciones estáticas excelentes. La longitud aumentada de la rosca otorga optima resistencia al corte y a la tracción en las uniones acero-madera con valores superiores a la norma.

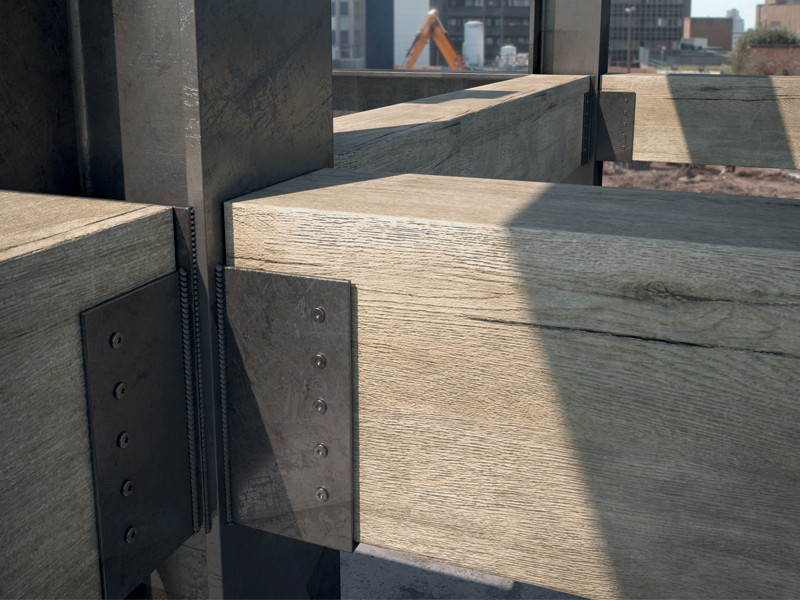

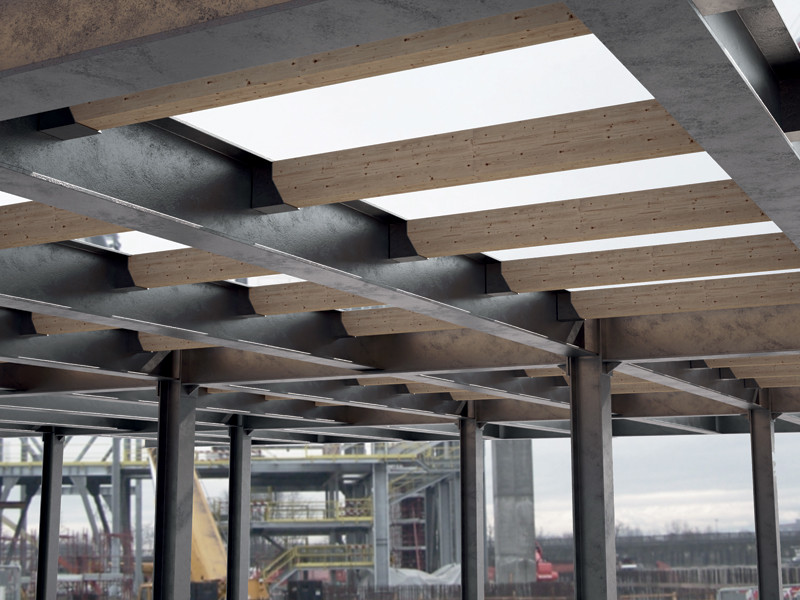

Los tornillos para madera HBS PLATE son ideales en las uniones acero-madera en combinación con placas de grandes dimensiones diseñadas a medida para edificios multipisos de madera. Valores ensayados, certificados y calculados también para la fijación de placas standard Rothoblaas.
En acero al carbono con zincado galvanizado, es ideal para el uso con paneles a base de madera, madera maciza, laminados en madera, CLT, LVL y maderas de alta densidad. Clases de servicio 1 y 2.
Características
| PECULIARIDAD | uniones acero-madera |
|---|---|
| CABEZA | troncocónica para placas |
| DIÁMETRO | de 8,0 mm a 12,0 mm |
| LONGITUD | de 80 mm a 200 mm |
Documentación
Ficha técnica
|
|
|---|---|
Guía Sobre Distancias Mínimas
|
|
HBS P Ficha técnica 2022
|
|
Ficha técnica USA
|
|
Ficha técnica CANADA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
CAD Files HBS P 2022
|
|
BIM.ifc File
|
|
BIM.rfa File
|
Instrucciones de colocación
| Instrucciones De Colocación |
|---|
HBS PL
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| HBSPL860 | - | 8 | 60 | 52 | 0.32 | 2 3/8'' | 2 1/16'' | TX40 | 100 |
| HBSPL880 | - | 8 | 80 | 55 | 0.32 | 3 1/8'' | 2 3/16'' | TX40 | 100 |
| HBSPL8100 | - | 8 | 100 | 75 | 0.32 | 4'' | 2 15/16'' | TX40 | 100 |
| HBSPL8120 | - | 8 | 120 | 95 | 0.32 | 4 3/4'' | 3 3/4'' | TX40 | 100 |
| HBSPL8140 | - | 8 | 140 | 110 | 0.32 | 5 1/2'' | 4 3/8'' | TX40 | 100 |
| HBSPL8160 | - | 8 | 160 | 130 | 0.32 | 6 1/4'' | 5 1/8'' | TX40 | 100 |
| HBSPL1080 | - | 10 | 80 | 60 | 0.4 | 3 1/8'' | 2 3/8'' | TX40 | 50 |
| HBSPL10100 | - | 10 | 100 | 75 | 0.4 | 4'' | 2 15/16'' | TX40 | 50 |
| HBSPL10120 | - | 10 | 120 | 95 | 0.4 | 4 3/4'' | 3 3/4'' | TX40 | 50 |
| HBSPL10140 | - | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 |
| HBSPL10160 | - | 10 | 160 | 130 | 0.4 | 6 1/4'' | 5 1/8'' | TX40 | 50 |
| HBSPL10180 | - | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 |
| HBSPL12100 | - | 12 | 100 | 75 | 0.48 | 4'' | 2 15/16'' | TX50 | 25 |
| HBSPL12120 | - | 12 | 120 | 90 | 0.48 | 4 3/4'' | 3 1/2'' | TX50 | 25 |
| HBSPL12140 | - | 12 | 140 | 110 | 0.48 | 5 1/2'' | 4 3/8'' | TX50 | 25 |
| HBSPL12160 | - | 12 | 160 | 120 | 0.48 | 6 1/4'' | 4 3/4'' | TX50 | 25 |
| HBSPL12180 | - | 12 | 180 | 140 | 0.48 | 7 1/8'' | 5 1/2'' | TX50 | 25 |
| HBSPL12200 | - | 12 | 200 | 160 | 0.48 | 8'' | 6 1/4'' | TX50 | 25 |
HBS P
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| HBSP860 | - | 8 | 60 | 52 | 0.32 | 2 3/8'' | 2 1/16'' | TX40 | 100 |
| HBSP8140 | - | 8 | 140 | 110 | 0.32 | 5 1/2'' | 4 3/8'' | TX40 | 100 |
| HBSP1080 | - | 10 | 80 | 60 | 0.4 | 3 1/8'' | 2 3/8'' | TX40 | 50 |
| HBSP10100 | - | 10 | 100 | 75 | 0.4 | 4'' | 2 15/16'' | TX40 | 50 |
| HBSP10120 | - | 10 | 120 | 95 | 0.4 | 4 3/4'' | 3 3/4'' | TX40 | 50 |
| HBSP10140 | - | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 |
| HBSP10180 | - | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 |
| HBSP12120 | - | 12 | 120 | 90 | 0.48 | 4 3/4'' | 3 1/2'' | TX50 | 25 |
| HBSP12140 | - | 12 | 140 | 110 | 0.48 | 5 1/2'' | 4 3/8'' | TX50 | 25 |
| HBSP12160 | - | 12 | 160 | 120 | 0.48 | 6 1/4'' | 4 3/4'' | TX50 | 25 |
| HBSP12180 | - | 12 | 180 | 140 | 0.48 | 7 1/8'' | 5 1/2'' | TX50 | 25 |
| HBSP12200 | - | 12 | 200 | 160 | 0.48 | 8'' | 6 1/4'' | TX50 | 25 |
