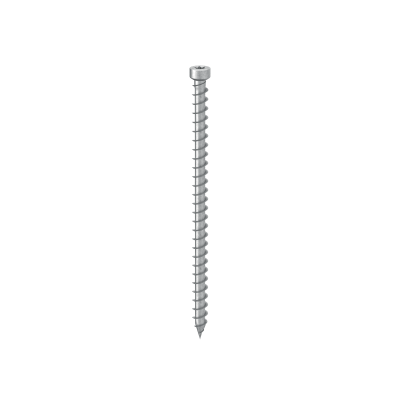

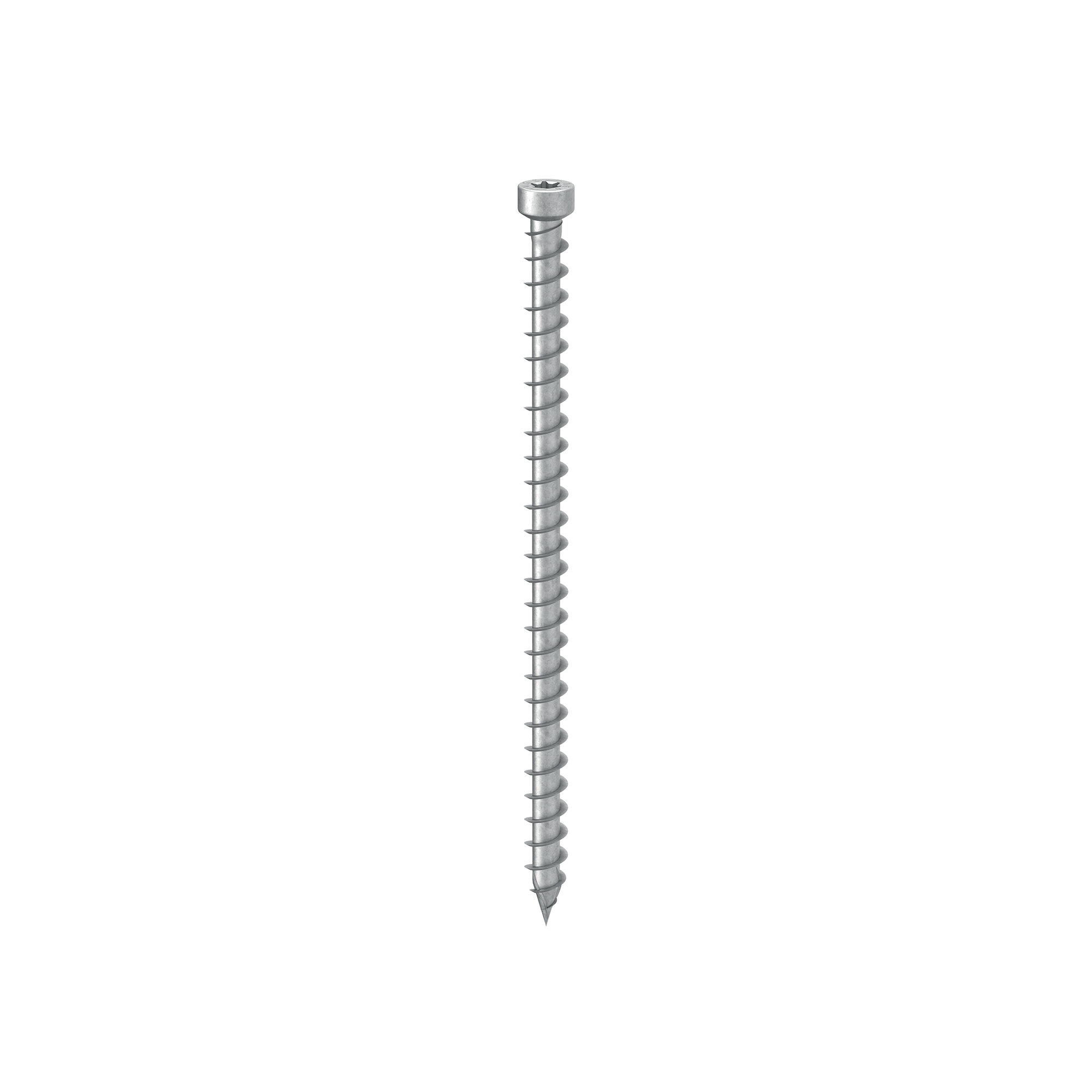

CONECTOR TODO ROSCA DE CABEZA CILÍNDRICA
VGZ EVO C5

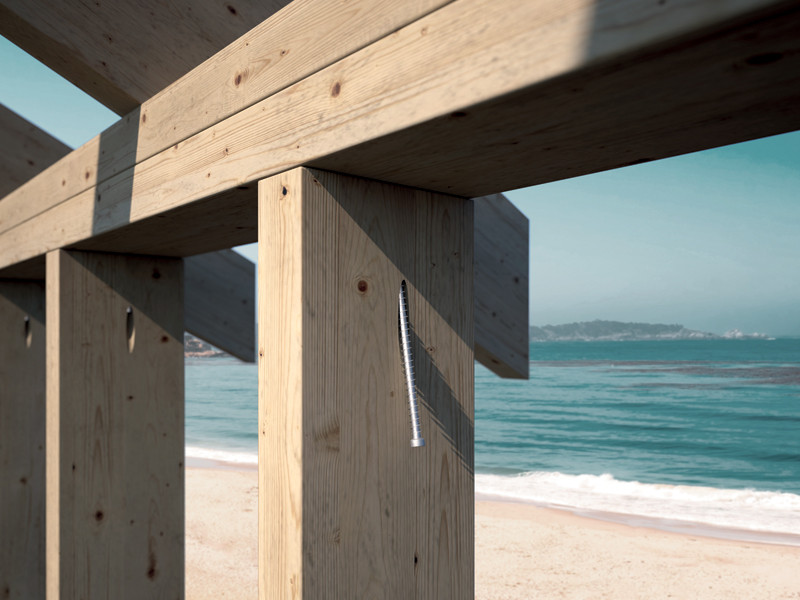

CORROSIVIDAD ATMOSFÉRICA C5
Revestimiento multicapa capaz de resistir en ambientes exteriores clasificados C5 según ISO 9223. Salt Spray Test (SST) con tiempo de exposición superior a 3000 h realizado en tornillos previamente atornillados y deatornillados en madera de abeto de Douglas.
PUNTA 3 THORNS
Gracias a la punta 3 THORNS, se reducen las distancias mínimas de instalación. Se pueden usar más tornillos en menos espacio y tornillos más
grandes en elementos más pequeños. En consecuencia, los costes y los tiempos para realizar el proyecto son menores.
MÁXIMA RESISTENCIA
Es el tornillo indicado si se requieren prestaciones mecánicas elevadas en condiciones de corrosividad atmosférica muy agresivas. Gracias a la cabeza cilíndrica es ideal para uniones ocultas, acoplamientos de madera y refuerzos estructurales.
Documentación
Ficha técnica
|
|
|---|---|
Ficha técnica USA
|
VGZ EVO C5
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| VGZEVO7140C5 | - | 7 | 140 | 130 | 0.28 | 5 1/2'' | 5 1/8'' | TX30 | 25 |
| VGZEVO7180C5 | - | 7 | 180 | 170 | 0.28 | 7 1/8'' | 6 3/4'' | TX30 | 25 |
| VGZEVO7220C5 | - | 7 | 220 | 210 | 0.28 | 8 5/8'' | 8 1/4'' | TX30 | 25 |
| VGZEVO7260C5 | - | 7 | 260 | 250 | 0.28 | 10 1/4'' | 10'' | TX30 | 25 |
| VGZEVO7300C5 | - | 7 | 300 | 290 | 0.28 | 11 3/4'' | 11 7/16'' | TX30 | 25 |
| VGZEVO9200C5 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 25 |
| VGZEVO9240C5 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 25 |
| VGZEVO9280C5 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 25 |
| VGZEVO9320C5 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGZEVO9360C5 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
