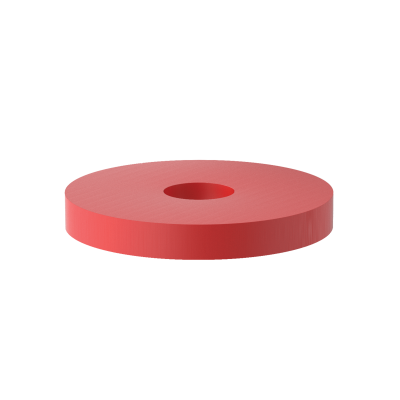

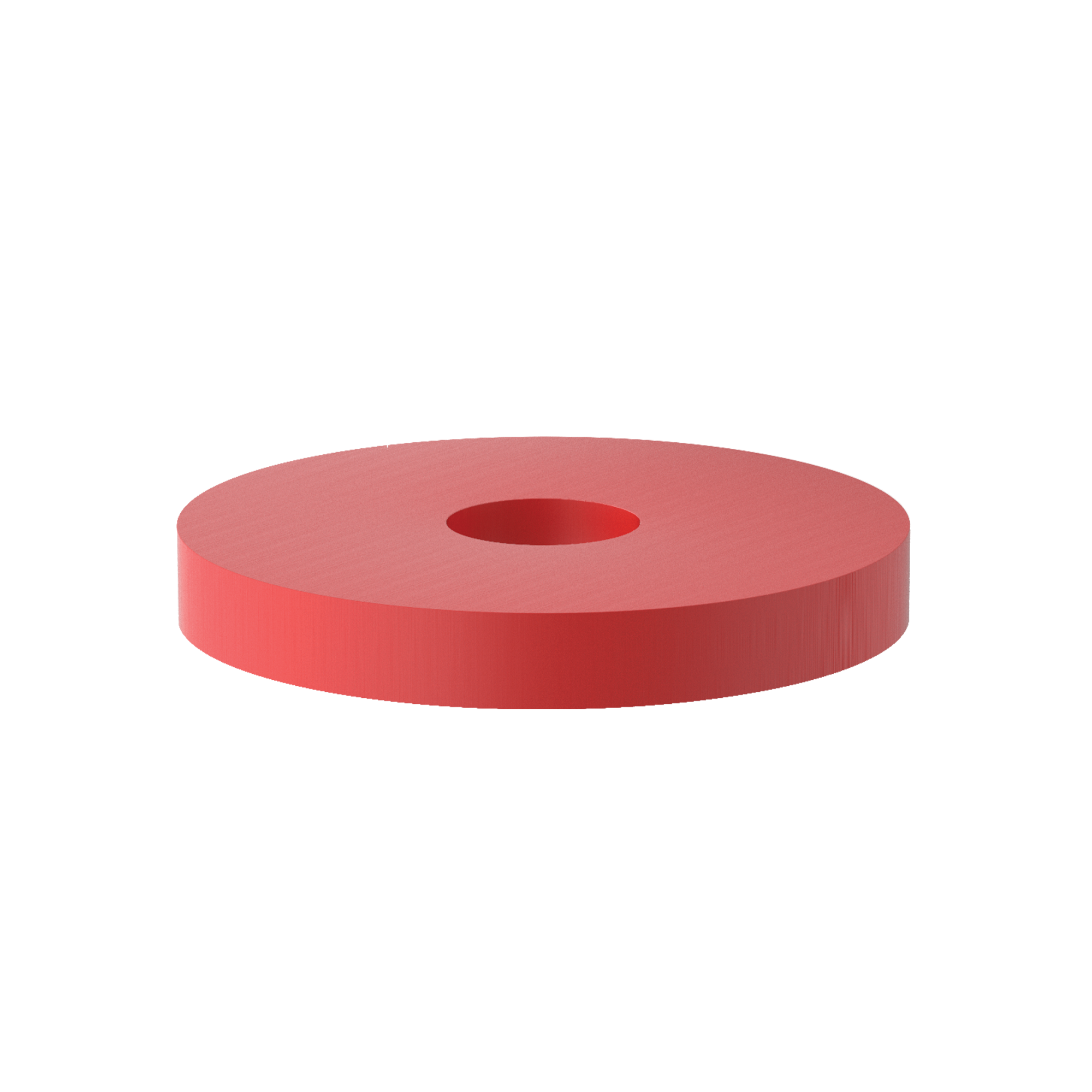

ARANDELA DE DESACOPLE PARA TORNILLO PARA MADERA
XYLOFON WASHER
El aislante acústico en caso de uniones madera-madera con tornillos o angulares para fuerzas de tracción es XYLOFON WASHER. Utilizado como elemento de insonorización de las conexiones metálicas, evita los puentes acústicos y no se deforma con el tiempo gracias a la mezcla poliuretánica.
La arandela aumenta el efecto soga en la conexión y mejora el rendimiento estático.
APLICACIONES

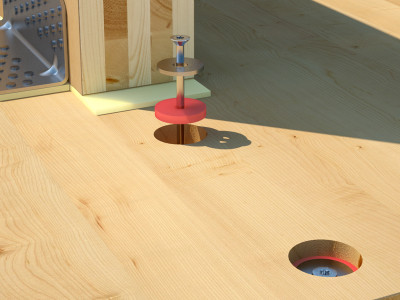

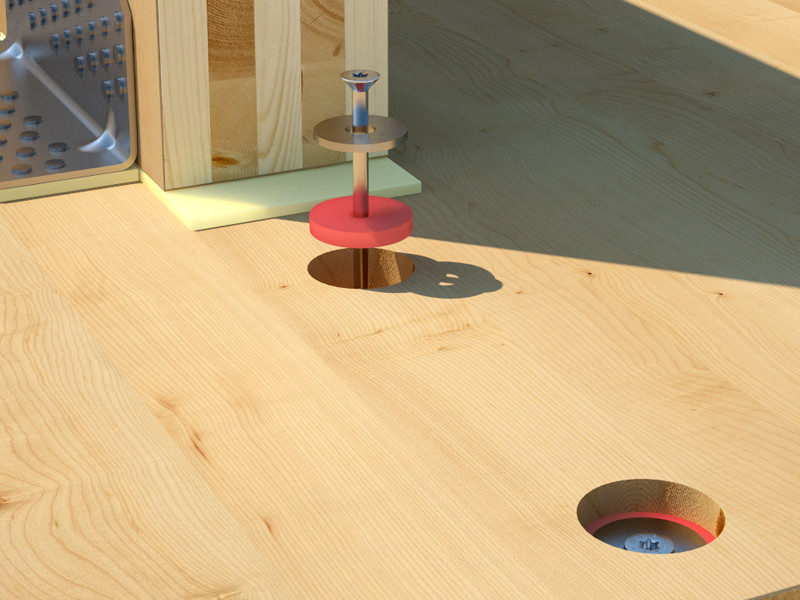

• Como aislante acústico en caso de uniones madera-madera con tornillos metálicos
• Colocado entre angulares para fuerzas de tracción y forjados y paredes de madera
La estimación teórica de la reducción de vibraciones para configuraciones específicas es de 18 dB.
DESCARGA EL MANUAL TÉCNICO
Producto sin VOC ni sustancias nocivas ni para el hombre ni para el ambiente.
Características
| Material | Mezcla de poliuretano monolítica de 80 shore |
|---|---|
| Espesor | 6,0 mm |
| Dimensiones | Dext 38 mm - Dint 11 mm |
| Estabilidad en el tiempo | ★ ★ ★ ★ ★ |
| Aplicación | Arandela para tornillos de Ø8 y Ø10 mm |
Documentación
Ficha técnica
|
|
|---|---|
Ficha técnica USA
|
XYLOFON WASHER - SCREWS
| CÓDIGO | medidas
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|
| XYLW803811 | Ø8 - Ø10 | 6 | 50 |
XYLOFON WASHER - WHT
| CÓDIGO | d₁
[mm]
|
P
[mm]
|
B
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| XYLW806060 | 23 | 60 | 60 | 6 | 10 |
| XYLW808080 | 27 | 80 | 80 | 6 | 10 |
| XYLW8080140 | 30 | 80 | 140 | 6 | 1 |
Specifications
Suministro y colocación de arandela de desacople para tornillo para madera, tipo XYLOFON WASHER
Composición:
- Mezcla poliuretánica de estructura monolítica estable y altamente impermeable al agua 80 shore. Producto exento de VOC o sustancias nocivas. Extremadamente estable quí y exente de deformaciones con el pasar del tiempo.
Propiedad:
- Reacción al fuego : classe E
- Módulo elástico al 10% (Mpa) : 24,3
- Creep : < 0,5 %
- Factor de amortiguación Tan : 0,134

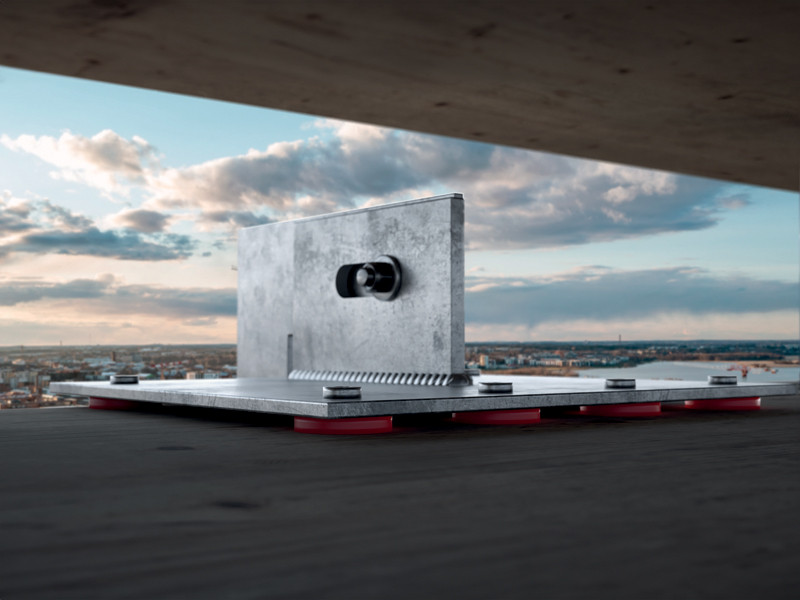

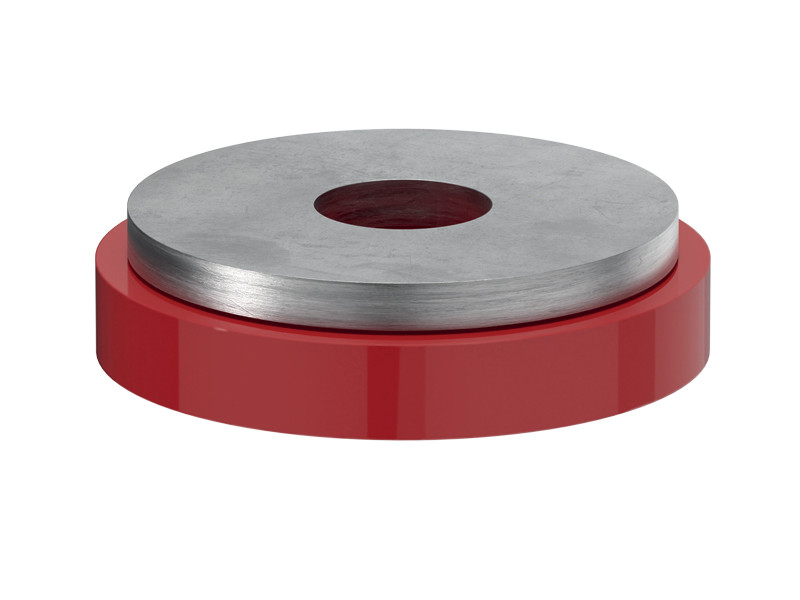

Indicada para la colocación entre madera y perfiles de acero, como WHT y TITAN y, así, evitar la transmisión de las vibraciones provocadas por el pisoteo. Colocar el perfil sobre la sección inferior del elemento de acero y fijarlo mecánicamente con tornillos HBS y arandelas de acero. Se pone como arandela de desacople que sirve de separación entre el elemento metálico y la estructura, reduciendo la transmisión de las vibraciones
