LÁMINA BITUMINOSA AUTOADHESIVA DE PIZARRA
BYTUM SLATE 3500
BYTUM SLATE 3500 es la lámina bituminosa con armadura que asegura una eficaz impermeabilización de las estructuras de madera y, gracias a la superficie de pizarra, una estabilidad permanente a los rayos UV.
Se compone de betún destilado con polímeros elastoplásticos y de un revestimiento de pizarra y se ha diseñado para aplicase en el lado exterior de la cubierta.
BYTUM SLATE 3500, IMPERMEABILIZACIÓN EFICAZ Y ESTABILIDAD PERMANENTE A LOS RAYOS UV

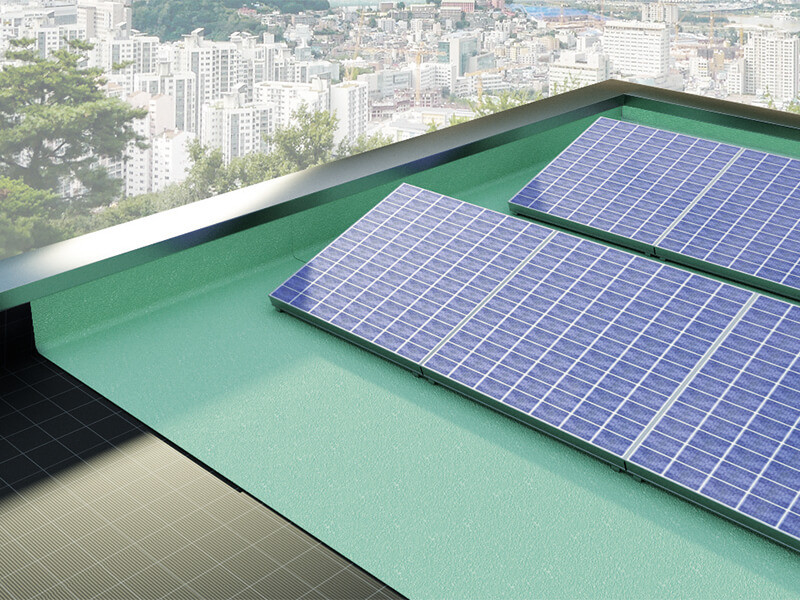

BYTUM SLATE 3500 se puede utilizar en cubiertas planas como capa final a la vista en combinación con la lámina autoadhesiva y autosoldante BYTUM BASE 2500, para una impermeabilización óptima.

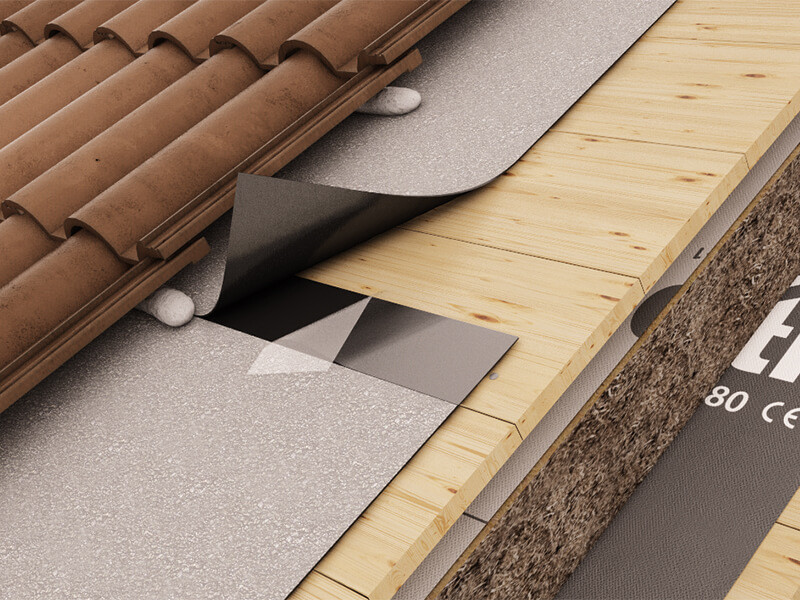

Se puede utilizar como bajo teja también sobre cubiertas con poca pendiente. Flexibilidad y maleabilidad, garantizadas incluso a bajas temperaturas, para una fácil colocación.
Documentación
Ficha técnica
|
|
|---|---|
| Declaración de prestaciones (DOP) | Descargar |
BYTUM SLATE 3500
| CÓDIGO | descripción | liner | color | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
unid./ palé |
|---|---|---|---|---|---|---|---|---|---|---|

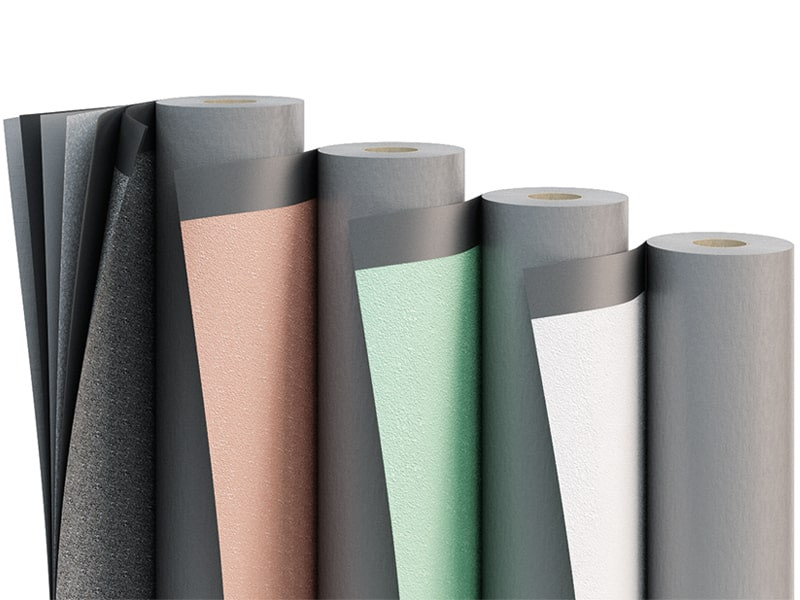

| BYTSWHI3500 | BYTUM SLATE 3500 WHITE | 500/500 | WHITE | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 20 |
| BYTSGRE3500 | BYTUM SLATE 3500 GREEN | 500/500 | GREEN | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 20 |
| BYTSRED3500 | BYTUM SLATE 3500 RED | 500/500 | RED | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 20 |
| BYTSGRA3500 | BYTUM SLATE 3500 GREY | 500/500 | GREY | 1 | 10 | 10 | 3' 3 3/8'' | 33 | 108 | 20 |
Datos Técnicos
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-1 | 3500 g/m² | 11.47 oz/ft² |
| Espesor | EN 1849-1 | ca. 2,8 mm | ca. 110 mil |
| Tansmisión del vapor de agua (Sd) | EN 1931 | 280 m | 0.012 PERM |
| Resistencia a la tracción MD/CD | EN 12311-1 | 400 / 300 N/50mm | 46 / 34 lb/in |
| Alargamiento MD/CD | EN 12311-1 | 35 / 35 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 12310-1 | 120 / 120 N | 27 / 27 lbf |
| Estanquidad al agua | EN 1928 | 60 kPa | - |
| Resistencia térmica | - | -40 / 100 °C | -40 / 212 °F |
| Reacción al fuego | EN 13501-1 | clase E | - |
| Conductividad térmica (λ) | - | 0,17 W/(m·K) | 1.18 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 170 J/(kg·K) | - |
| Densidad | - | ca. 1250 kg/m³ | - |
| Factor de resistencia al vapor de agua (μ) | - | ca. 100000 | - |
| Resistencia de las uniones | EN 12317-2 | 300 / 200 N/50mm | 34.260883 / 22.840589 lb/in |
| Estabilidad a los rayos UV | EN 13859-2 | - | - |
| Después de envejecimiento artificial - estanquidad al agua | EN 1297 / EN 1928 | clase W1 | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 1297 / EN 12311-1 | 300 / 200 N/50mm | 34 / 23 lb/in |
| Después de envejecimiento artificial - alargamiento | EN 1297 / EN 12311-1 | 35 / 35 % | - |
| Flexibilidad a bajas temperaturas | EN 1109 | -15 / °C | 5 / °F |
| Desplazamiento en caliente | EN 1110 | 100 °C | 212 °F |
| Temperatura de aplicación | - | 10 / °C | 50 / °F |
| Resistencia a la separación a 90 (adhesividad) | ASTM D 2979 | 50 N | 11.240451 lbf |
| Estabilidad a los rayos UV | - | permanente | - |
Specifications
Suministro y colocación de lámina bituminosa autoadhesiva de pizarra, tipo BYTUM SLATE 3500
Marcado CE conforme con : EN 13859-1
Propiedad:
Gramaje [g/m²] : 3500
Transmisión del vapor de agua Sd [m] : 280
Resistencia a la tracción MD/CD [N/50mm] : 400/300
Alargamiento MD/CD [%] : 35/35
Resistencia a desgarro por clavo MD/CD [N] : 120/120
Hermeticidad al agua : 60kPa
"Emisiones de VOC (COV) (% (clase A+)) : 0"
Resistencia térmica [°C] : -40/+100
Reacción al fuego : classe E
Indicazioni di posa per: TETTO
BYTUM SLATE 3500 se coloca paralelamente a la línea de canalón, a partir del borde inferior de la cubierta. La segunda capa debe quedar sobrepuesta al menos 10-20 cm sobre la anterior (según la inclinación de la cubierta), como se indica en el esquema de acuerdo con las normas pertinentes. La lona se debe aplicar sobre un soporte continuo con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una vez en la cima de la cubierta, es aconsejable que la lámina sobresalga de la línea de cumbrera por al menos 30 cm para favorecer una perfecta sobreposición con las otras capas de lona, que se sobrepondrán sobre la vertiente de la cubierta. Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua se aconsejar usar ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 235.La posible presencia de una doble banda adhesiva integrada puede reemplazar el correcto sellado al aire y agua.
Indicazioni di posa per: PARETE
BYTUM SLATE 3500 se coloca paralelamente a la viga de solera o al forjado en caso de colocación en la pared. La segunda capa debe quedar sobrepuesta al menos 15 cm sobre la anterior. Cada capa debe fijarse al soporte con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua, se aconsejar usar ALU BAND, SEAL BAND, EASY BAND, SPEEDY BAND, SOLID BAND, FLEXY BAND, SMART BAND, PLASTER BAND, DOUBLE BAND, SUPRA BAND, BUTYL BAND, MEMBRANE GLUE, SUPERB GLUE, ECO GLUE, FIRE SEALING, FIRE FOAM, FIRE STRIPE, FRONT BAND UV 235 o bien, en caso de superficies ásperas, valorar si es mejor usar PRIMER añadido a FLEXI BAND, PRIMER SPAY, PRIMER .

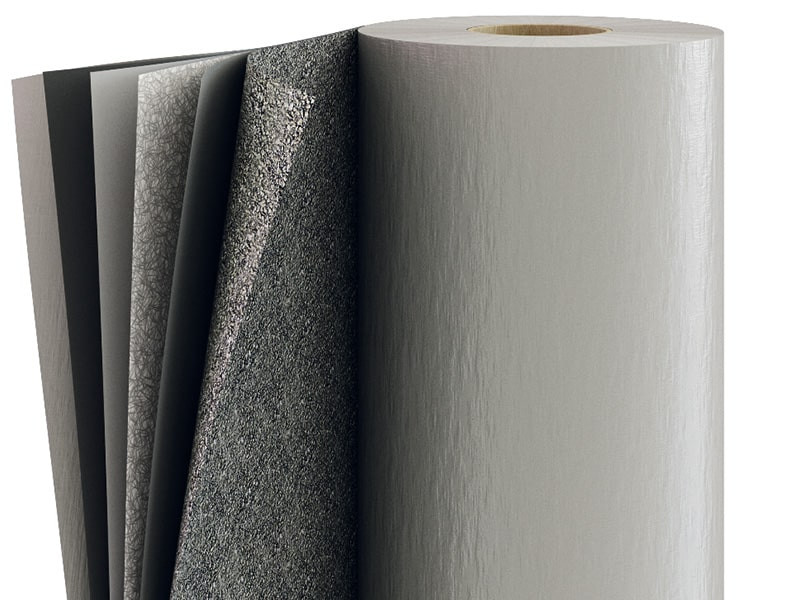

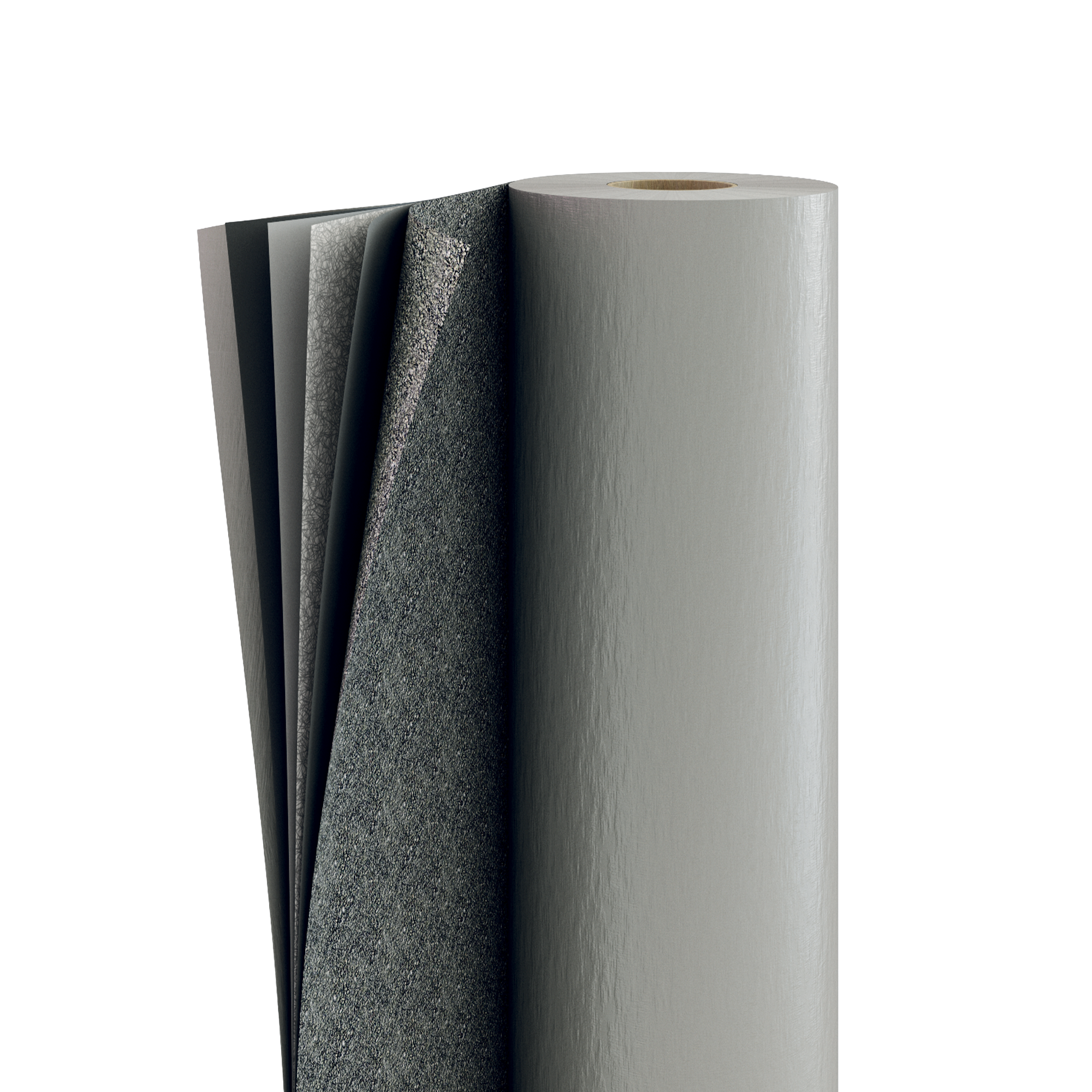

Composición
| CAPA SUPERIOR | escamas de pizarra |
|---|---|
| compuesto | betún destilado polimérico elastoplástico |
| ARMADURA | PL estabilizado con fibra de vidrio |
| compuesto | betún destilado polimérico elastoplástico |
| Capa adhesiva | betún destilado adhesivo modificado con polímeros |
| CAPA DE SEPARACIÓN | film plástico extraíble |
