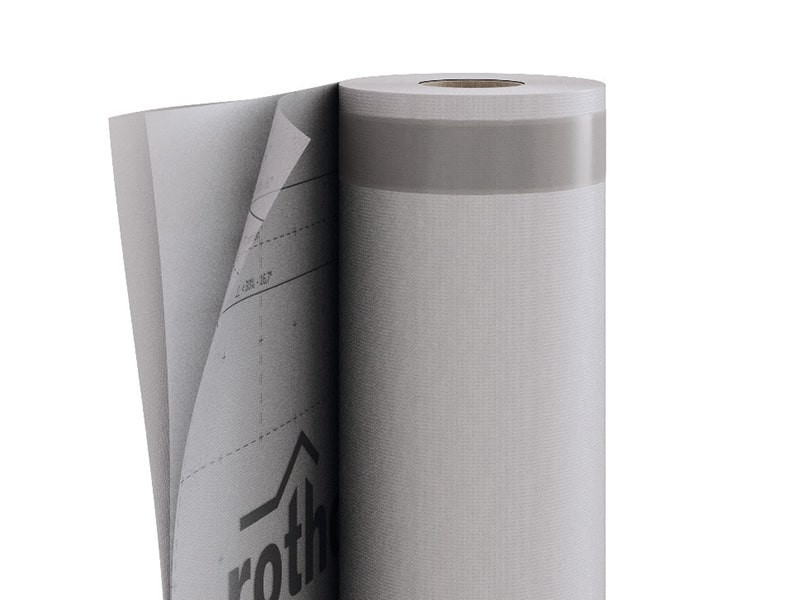

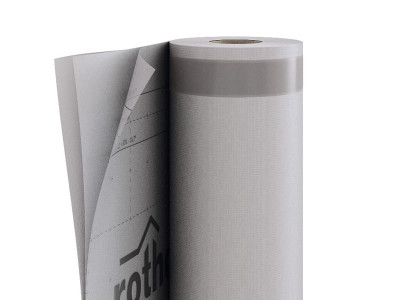

LÁMINA ALTAMENTE TRANSPIRABLE
TRASPIR 150
La lámina altamente transpirable TRASPIR 150 optimiza la estanqueidad al aire y, al evitar que este pase de forma incontrolada, protege la estructura contra la entrada de corrientes frías en invierno o calientes en verano.
TRASPIR 150, la lámina flexible para la impermeabilización que asegura una óptima estanqueidad al aire
Disponible con o sin tape integrado y también en versión de 3 metros, está certificada por el organismo francés CSTB como de clase R2. Se compone de un film microporoso y de capas de protección de polipropileno y se ha diseñado para aplicarse en el lado exterior y el interior de paredes y cubiertas.
Documentación
Ficha técnica
|
|
|---|---|
| Declaración de prestaciones (DOP) | Descargar |
Especificaciones técnicas
|
|
BIM.rfa File
|
|
Xml-File WUFI
|
|
Consejos de aplicación
|
TRASPIR 150
| CÓDIGO | descripción | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
unid./ palé |
|---|---|---|---|---|---|---|---|---|---|
| T150 | TRASPIR 150 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 28 |
| TTT150 | TRASPIR 150 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 28 |
| T15030 | TRASPIR 150 3m | - | 3 | 50 | 150 | 9' 10 1/8'' | 164 | 1615 | 20 |
Datos Técnicos TRASPIR 150
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Espesor | EN 1849-2 | 0,7 mm | 28 mil |
| Tansmisión del vapor de agua (Sd) | EN 1931 | 0,02 m | 174.825 PERM |
| Transmisión del vapor de agua (dry cup) | ASTM E96/ E96M | 125 PERM | - |
| Transmisión del vapor de agua (dry cup) | ASTM E96/ E96M | 7115 ng/(s·m²·Pa) | - |
| Resistencia a la tracción MD/CD | EN 12311-1 | 350 / 210 N/50mm | 40 / 24 lb/in |
| Alargamiento MD/CD | EN 12311-1 | 100 / 125 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 12310-1 | 190 / 225 N | 43 / 51 lbf |
| Estanquidad al agua | EN 1928 | clase W1 | - |
| Resistencia térmica | - | -40 / 80 °C | -40 / 176 °F |
| Reacción al fuego | EN 13501-1 | clase E | - |
| Resistencia al paso del aire | EN 12114 | < 0,04 m³/(m²·h·50Pa) | < 0.002 cfm/ft² at 50Pa |
| Conductividad térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidad | - | ca. 215 kg/m³ | - |
| Factor de resistencia al vapor de agua (μ) | - | ca. 40 | - |
| Contenido de VOC | - | 0 % | - |
| Estabilidad a los rayos UV | EN 13859-2 | 3 meses | - |
| Exposición a los agentes atmosféricos | - | 2 semanas | - |
| Columna de agua | ISO 811 | > 250 cm | > 98.4252 in |
| Después de envejecimiento artificial - estanquidad al agua | EN 1297 / EN 1928 | clase W1 | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 1297 / EN 12311-1 | 310 / 180 N/50mm | 35 / 21 lb/in |
| Después de envejecimiento artificial - alargamiento | EN 1297 / EN 12311-1 | 45 / 60 % | - |
| Flexibilidad a bajas temperaturas | EN 1109 | -40 / °C | -40 / °F |
Datos Técnicos TRASPIR 150 OLD
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-2 | 150 g/m² | 0.49 oz/ft² |
| Espesor | EN 1849-2 | 0,5 mm | 20 mil |
| Tansmisión del vapor de agua (Sd) | EN 1931 | 0,05 m | 69.93 PERM |
| Resistencia a la tracción MD/CD | EN 12311-1 | 315 / 250 N/50mm | 36 / 29 lb/in |
| Alargamiento MD/CD | EN 12311-1 | 61 / 66 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 12310-1 | 255 / 270 N | 57 / 61 lbf |
| Estanquidad al agua | EN 1928 | clase W1 | - |
| Resistencia térmica | - | -40 / 80 °C | -40 / 176 °F |
| Reacción al fuego | EN 13501-1 | clase E | - |
| Resistencia al paso del aire | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Conductividad térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidad | - | ca. 300 kg/m³ | - |
| Factor de resistencia al vapor de agua (μ) | - | ca. 100 | - |
| Contenido de VOC | - | 0 % | - |
| Estabilidad a los rayos UV | EN 13859-2 | 3 meses | - |
| Exposición a los agentes atmosféricos | - | 4 semanas | - |
| Columna de agua | ISO 811 | > 300 cm | > 118.11024 in |
| Después de envejecimiento artificial - estanquidad al agua | EN 1297 / EN 1928 | clase W1 | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 1297 / EN 12311-1 | 295 / 225 N/50mm | 34 / 26 lb/in |
| Después de envejecimiento artificial - alargamiento | EN 1297 / EN 12311-1 | 45 / 47 % | - |
| Flexibilidad a bajas temperaturas | EN 1109 | -40 / °C | -40 / °F |
| Prueba de lluvia batiente | TU Berlin | superado | - |
Specifications
Suministro y colocación de lámina altamente transpirable, tipo TRASPIR 150
Marcado CE conforme con : EN 13859-1/2
Propiedad:
Gramaje [g/m²] : 150
Transmisión del vapor de agua Sd [m] : 0,05
Resistencia a la tracción MD/CD [N/50mm] : 315/250
Alargamiento MD/CD [%] : 61/66
Resistencia a desgarro por clavo MD/CD [N] : 255/270
Hermeticidad al agua : classe W1
"Emisiones de VOC (COV) (% (clase A+)) : 0"
Resistencia térmica [°C] : -40/+80
Indicazioni di posa per: PARETE
TRASPIR 150 se coloca paralelamente a la viga de solera o al forjado en caso de colocación en la pared. La segunda capa debe quedar sobrepuesta al menos 15 cm sobre la anterior. Cada capa debe fijarse al soporte con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua, se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE o bien, en caso de superficies ásperas, valorar si es mejor usar PRIMER añadido a FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO
TRASPIR 150 se coloca paralelamente a la línea de canalón, a partir del borde inferior de la cubierta. La segunda capa debe quedar sobrepuesta al menos 10-20 cm sobre la anterior (según la inclinación de la cubierta), como se indica en el esquema de acuerdo con las normas pertinentes. La lona se debe aplicar sobre un soporte continuo con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una vez en la cima de la cubierta, es aconsejable que la lámina sobresalga de la línea de cumbrera por al menos 30 cm para favorecer una perfecta sobreposición con las otras capas de lona, que se sobrepondrán sobre la vertiente de la cubierta. Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.La posible presencia de una doble banda adhesiva integrada puede reemplazar el correcto sellado al aire y agua.
Composición TRASPIR 150
| CAPA SUPERIOR | tejido no tejido de PP |
|---|---|
| CAPA INTERMEDIA | film transpirable de PP |
| CAPA INFERIOR | tejido no tejido de PP |
Composición TRASPIR 150 OLD
| CAPA SUPERIOR | tejido no tejido de PP |
|---|---|
| CAPA INTERMEDIA | film transpirable de PP |
| CAPA INFERIOR | tejido no tejido de PP |
