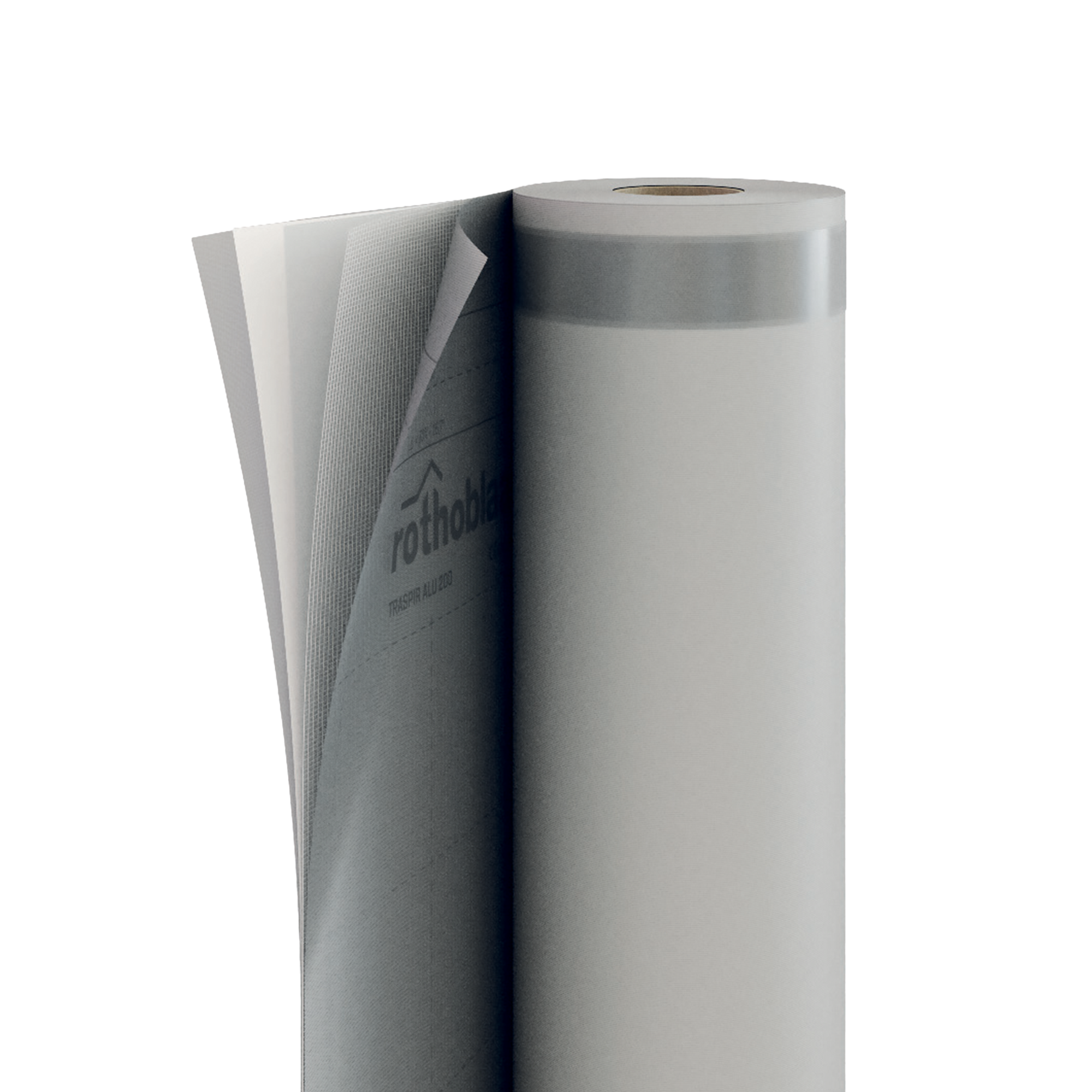

LÁMINA ALTAMENTE TRANSPIRABLE REFLECTANTE
TRASPIR ALU 200
La lámina altamente transpirable reflectante TRASPIR ALU 200 es ideal para colocarse tanto en el lado exterior como el interior de la cubierta. Optimiza la estanquidad al viento de la estructura y la protege contra la entrada de aire caliente en verano y frío en invierno. Resistente gracias al elevado gramaje, está dotada de doble tape integrado.
TRASPIR ALU 200, la lámina altamente transpirable que refleja el calor.
Las láminas reflectantes colocadas en el lado exterior ofrecen ventajas durante el verano porque impide que entre el calor reflejándolo hacia el exterior. El elevado gramaje asegura resistencia a la abrasión y al tránsito de personas.
El doble tape integrado simplifica la colocación a la vez que asegura un excelente sellado.
Documentación
Ficha técnica
|
|
|---|---|
| Declaración de prestaciones (DOP) | Descargar |
Consejos de aplicación
|
TRASPIR ALU 200
| CÓDIGO | descripción | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
unid./ palé |
|---|---|---|---|---|---|---|---|---|---|
| TTTALU200 | TRASPIR ALU 200 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 25 |
Datos Técnicos
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-2 | 200 g/m² | 0.66 oz/ft² |
| Espesor | EN 1849-2 | 0,8 mm | 31 mil |
| Tansmisión del vapor de agua (Sd) | EN 1931 | 0,045 m | 77.7 PERM |
| Resistencia a la tracción MD/CD | EN 12311-1 | 350 / 225 N/50mm | 40 / 26 lb/in |
| Alargamiento MD/CD | EN 12311-1 | 30 / 70 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 12310-1 | 200 / 200 N | 45 / 45 lbf |
| Estanquidad al agua | EN 1928 | clase W1 | - |
| Resistencia térmica | - | -40 / 80 °C | -40 / 176 °F |
| Reacción al fuego | EN 13501-1 | clase E | - |
| Resistencia al paso del aire | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conductividad térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidad | - | ca. 300 kg/m³ | - |
| Factor de resistencia al vapor de agua (μ) | - | ca. 60 | - |
| Contenido de VOC | - | 0 % | - |
| Reflectancia | EN 15976 | 95 % | - |
| Estabilidad a los rayos UV | EN 13859-2 | 3 meses | - |
| Exposición a los agentes atmosféricos | - | 4 semanas | - |
| Columna de agua | ISO 811 | > 300 cm | > 118.11024 in |
| Después de envejecimiento artificial - estanquidad al agua | EN 1297 / EN 1928 | clase W1 | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 1297 / EN 12311-1 | 330 / 175 N/50mm | 38 / 20 lb/in |
| Después de envejecimiento artificial - alargamiento | EN 1297 / EN 12311-1 | 25 / 50 % | - |
| Flexibilidad a bajas temperaturas | EN 1109 | -30 / °C | -22 / °F |
| Prueba de lluvia batiente | TU Berlin | superado | - |
| Resistencia térmica equivalente con cámara de aire de 50 mm (ε 0,025-0,88) | ISO 6946 | 0,821 / 0,731 (m²·K)/W | 4.66 / 4.15 (h·ft²·°F)/BTU |
Specifications
Suministro y colocación de lámina altamente transpirable reflectante, tipo TRASPIR ALU 200
Marcado CE conforme con : EN 13859-1
Propiedad:
Gramaje [g/m²] : 200
Transmisión del vapor de agua Sd [m] : 0,045
Resistencia a la tracción MD/CD [N/50mm] : 350/225
Alargamiento MD/CD [%] : 30/70
Resistencia a desgarro por clavo MD/CD [N] : 200/200
Hermeticidad al agua : classe W1
"Emisiones de VOC (COV) (% (clase A+)) : 0"
Resistencia térmica [°C] : -40/+80
Reacción al fuego : classe E
Indicazioni di posa per: TETTO
TRASPIR ALU 200 se coloca paralelamente a la línea de canalón, a partir del borde inferior de la cubierta. La segunda capa debe quedar sobrepuesta al menos 10-20 cm sobre la anterior (según la inclinación de la cubierta), como se indica en el esquema de acuerdo con las normas pertinentes. La lona se debe aplicar sobre un soporte continuo con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una vez en la cima de la cubierta, es aconsejable que la lámina sobresalga de la línea de cumbrera por al menos 30 cm para favorecer una perfecta sobreposición con las otras capas de lona, que se sobrepondrán sobre la vertiente de la cubierta. Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.La posible presencia de una doble banda adhesiva integrada puede reemplazar el correcto sellado al aire y agua.
Indicazioni di posa per: PARETE
TRASPIR ALU 200 se coloca paralelamente a la viga de solera o al forjado en caso de colocación en la pared. La segunda capa debe quedar sobrepuesta al menos 15 cm sobre la anterior. Cada capa debe fijarse al soporte con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua, se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE o bien, en caso de superficies ásperas, valorar si es mejor usar PRIMER añadido a FLEXI BAND, PRIMER SPAY, PRIMER .
Composición
| REVESTIMIENTO | película de aluminio perforado |
|---|---|
| ARMADURA | malla de refuerzo de PL |
| CAPA SUPERIOR | tejido no tejido de PP |
| CAPA INTERMEDIA | film transpirable de PL |
| CAPA INFERIOR | tejido no tejido de PP |
