LÁMINA TRANSPIRABLE MONOLÍTICA RESISTENTE A LOS RAYOS UV
TRASPIR EVO UV 115
La lámina altamente transpirable monolítica TRASPIR EVO UN 115 asegura alta estanquidad al agua y excelente resistencia a la intemperie, gracias a su mezcla especial. Su capacidad de retardar la propagación de la llama se ha certificado como B-s1,d0 según la norma EN 13501-1 que establece las Euroclases de reacción al fuego. Por su relación precio-prestaciones es una lámina excepcional.
TRASPIR EVO UV 115, la lámina altamente transpirable monolítica que resiste a los rayos UV.
La lámina monolítica TRASPIR EVO UV 115 asegura resistencia permanente a los rayos UV con exposición a juntas abiertas de hasta 30 mm de anchura y con un máximo del 20 % de la superficie descubierta.

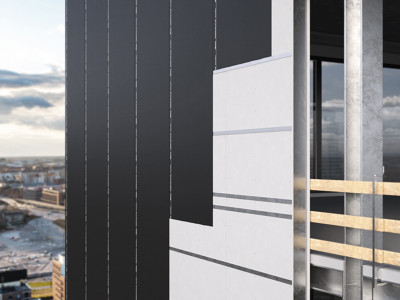

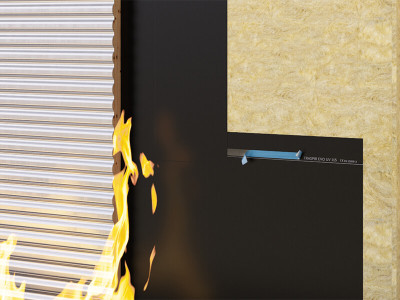

Gracias a la composición química especial, capaz de retrasar la propagación de la llama, TRASPIR EVO UV 115 es adecuado para aplicarse en fachadas en contacto directo con la cámara de ventilación o en ambientes interiores dejándolo a la vista. Se caracteriza por una tecnología innovadora que permite su uso también en fachadas de metal con elevadas variaciones térmicas, sin afectar sus prestaciones.
La lámina TRASPIR EVO UV 115 cuenta con la declaración LCA – Life Cycle Assessment.
Documentación
Ficha técnica
|
|
|---|---|
| Declaración de prestaciones (DOP) | Descargar |
Life Cycle Assessment (LCA)
|
|
Consejos de aplicación
|
TRASPIR EVO UV 115
| CÓDIGO | descripción | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
unid./ palé |
|---|---|---|---|---|---|---|---|---|---|
| TUV115 | TRASPIR EVO UV 115 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 36 |
Datos Técnicos
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-2 | 115 g/m² | 0.38 oz/ft² |
| Espesor | EN 1849-2 | 0,3 mm | 12 mil |
| Tansmisión del vapor de agua (Sd) | EN 1931 | 0,08 m | 43.706 PERM |
| Resistencia a la tracción MD/CD | EN 12311-1 | 150 / 110 N/50mm | 17 / 13 lb/in |
| Alargamiento MD/CD | EN 12311-1 | 90 / 90 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 12310-1 | 130 / 170 N | 29 / 38 lbf |
| Estanquidad al agua | EN 1928 | clase W1 | - |
| Resistencia térmica | - | -40 / 80 °C | -40 / 176 °F |
| Reacción al fuego | EN 13501-1 | clase B-s1,d0 | - |
| Resistencia al paso del aire | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Conductividad térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidad | - | ca. 300 kg/m³ | - |
| Factor de resistencia al vapor de agua (μ) | - | ca. 270 | - |
| Contenido de VOC | - | 0 % | - |
| Estabilidad a los rayos UV sin revestimiento final | EN 13859-2 | 4 meses | - |
| Estabilidad a los rayos UV con uniones de hasta 30 mm de ancho y que dejan al descubierto, como máximo, el 30 % de la superficie | EN 13859-2 | permanente | - |
| Exposición a los agentes atmosféricos sin revestimiento final | - | 12 semanas | - |
| Columna de agua | ISO 811 | > 500 cm | > 196.8504 in |
| Después de envejecimiento artificial - estanquidad al agua a 100 °C | EN 1297 / EN 1928 | clase W1 | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 1297 / EN 12311-1 | > 98 / 72 N/50mm | > 11 / 8 lb/in |
| Después de envejecimiento artificial - alargamiento | EN 1297 / EN 12311-1 | > 59 / 59 % | - |
| Flexibilidad a bajas temperaturas | EN 1109 | -40 / °C | -40 / °F |
| Prueba de lluvia batiente | TU Berlin | superado | - |
Specifications
Suministro y colocación de lámina altamente transpirable monolítica resistente a los rayos UV, tipo TRASPIR EVO UV 115
Marcado CE conforme con : EN 13859-2
Propiedad:
Gramaje [g/m²] : 115
Transmisión del vapor de agua Sd [m] : 0,08
Resistencia a la tracción MD/CD [N/50mm] : 150/110
Alargamiento MD/CD [%] : 90/90
Resistencia a desgarro por clavo MD/CD [N] : 130/170
Hermeticidad al agua : classe W1
"Emisiones de VOC (COV) (% (clase A+)) : 0"
Resistencia térmica [°C] : -40/+80
Reacción al fuego : B-s1, d0
Indicazioni di posa per: TETTO
TRASPIR EVO UV 115 se coloca paralelamente a la línea de canalón, a partir del borde inferior de la cubierta. La segunda capa debe quedar sobrepuesta al menos 10-20 cm sobre la anterior (según la inclinación de la cubierta), como se indica en el esquema de acuerdo con las normas pertinentes. La lona se debe aplicar sobre un soporte continuo con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una vez en la cima de la cubierta, es aconsejable que la lámina sobresalga de la línea de cumbrera por al menos 30 cm para favorecer una perfecta sobreposición con las otras capas de lona, que se sobrepondrán sobre la vertiente de la cubierta. Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.La posible presencia de una doble banda adhesiva integrada puede reemplazar el correcto sellado al aire y agua.
Indicazioni di posa per: PARETE
TRASPIR EVO UV 115 se coloca paralelamente a la viga de solera o al forjado en caso de colocación en la pared. La segunda capa debe quedar sobrepuesta al menos 15 cm sobre la anterior. Cada capa debe fijarse al soporte con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua, se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE o bien, en caso de superficies ásperas, valorar si es mejor usar PRIMER añadido a FLEXI BAND, PRIMER SPAY, PRIMER .
Composición
| CAPA SUPERIOR | tejido no tejido de PP |
|---|---|
| CAPA INFERIOR | film transpirable monolítico de PU |
