PLACA ANGULAR HOLD DOWN WHT: VERSATILIDAD Y RESISTENCIA
WHT
El angular hold down WHT de Rothoblaas se lanza en una versión optimizada del clásico angular para fuerzas de tracción. La nueva versión garantiza una fijación más eficiente, sin afectar las prestaciones de un producto ya de por sí excepcional.

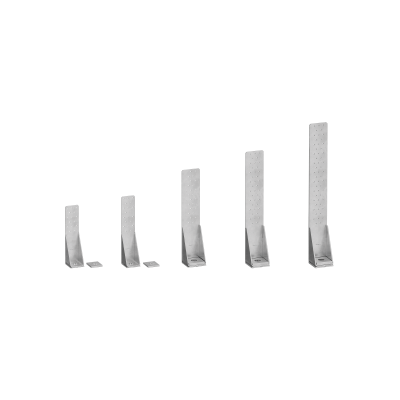

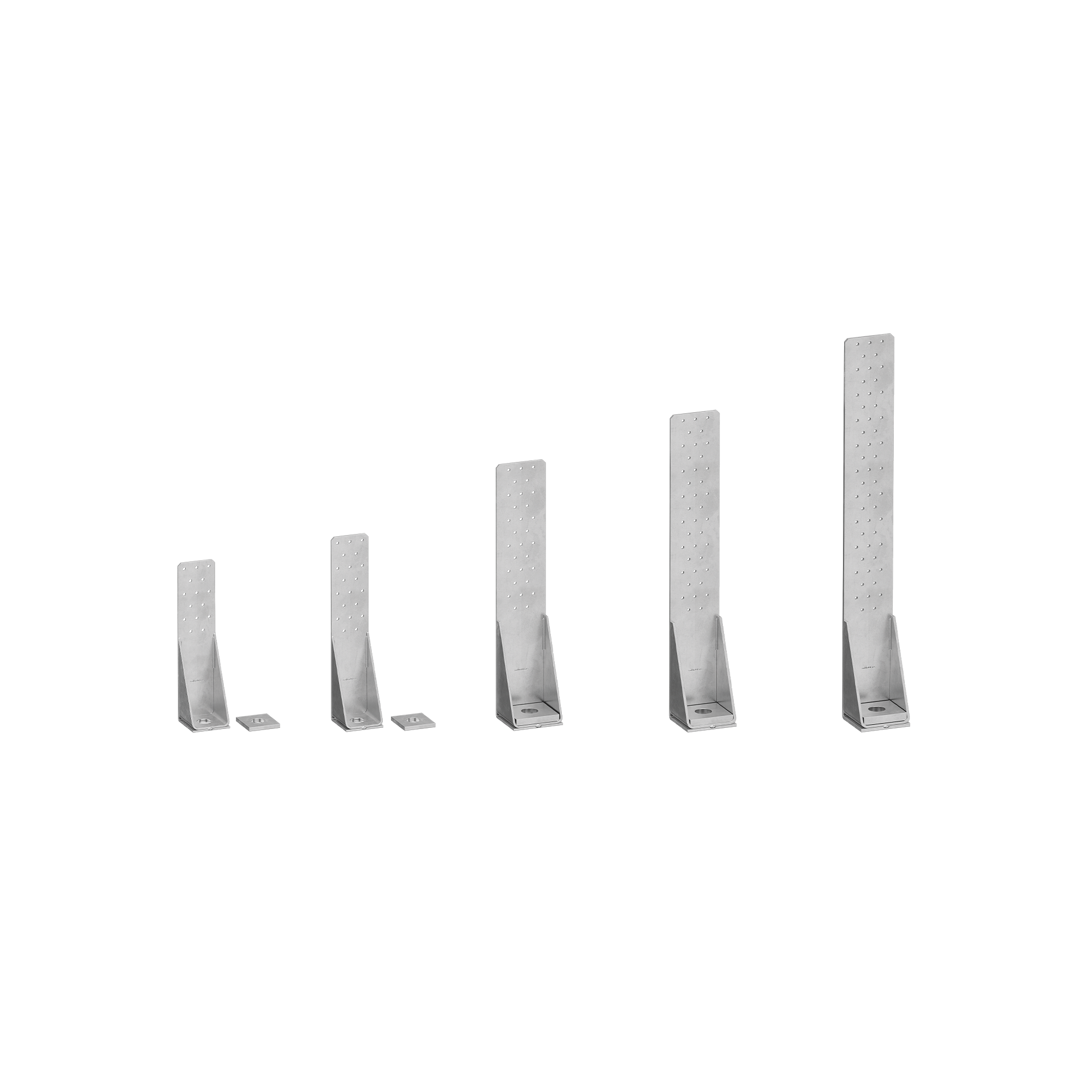

Disponible en 5 medidas, el angular hold down WHT es adecuado para cualquier exigencia estática o sísmica y ofrece la máxima libertad de fijación, con clavos, tornillos o clavados parciales.
HOLD-DOWN ROTHOBLAAS: APLICACIONES Y VENTAJAS

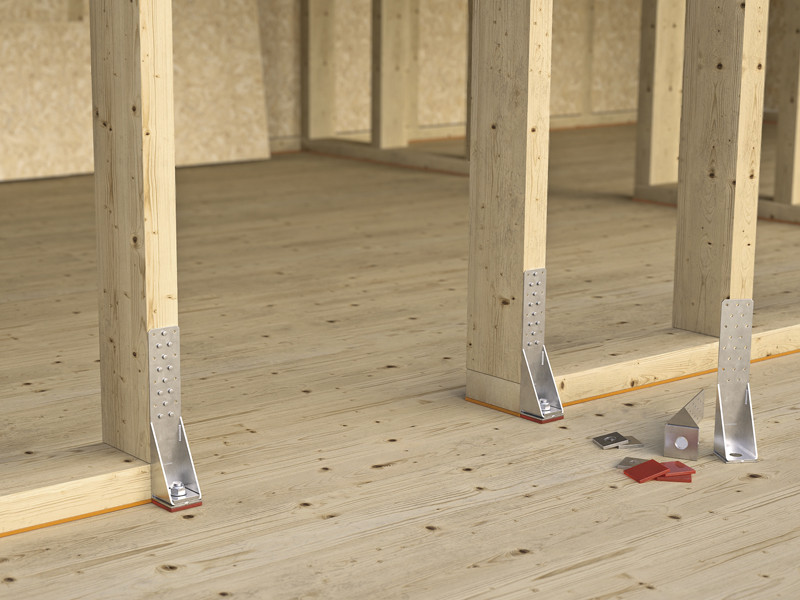

Adecuado para paredes de CLT, LVL o timber frame, el angular hold down WHT ofrece soluciones versátiles para las uniones de tracción de las paredes de madera. Ideal para configuraciones madera-madera, madera-hormigón y madera-acero, es perfecto para aplicaciones en madera maciza y laminada, paredes de entramado y paneles de CLT y LVL. Con clavados NARROW PATTERN se puede utilizar también en paredes de entramado con montantes de anchura reducida (60 mm).
HOLD DOWN PARA ESTRUCTURAS HÍBRIDAS

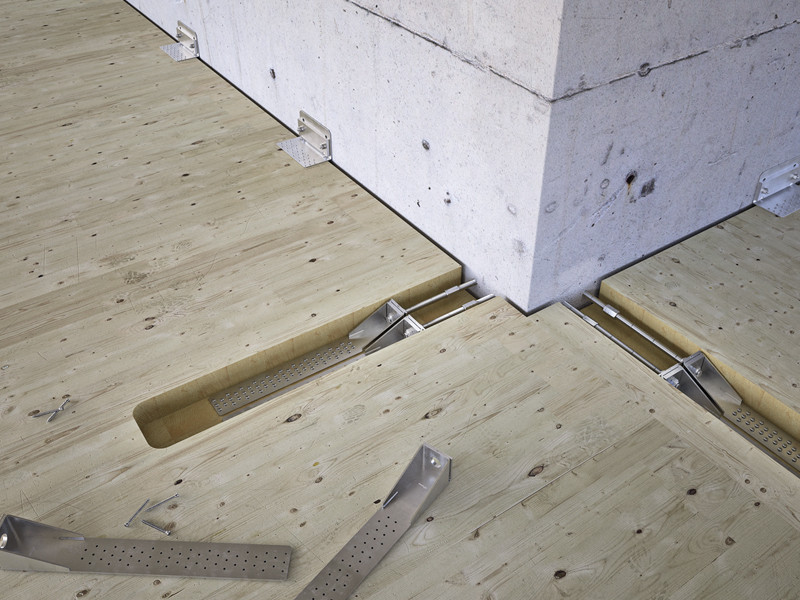

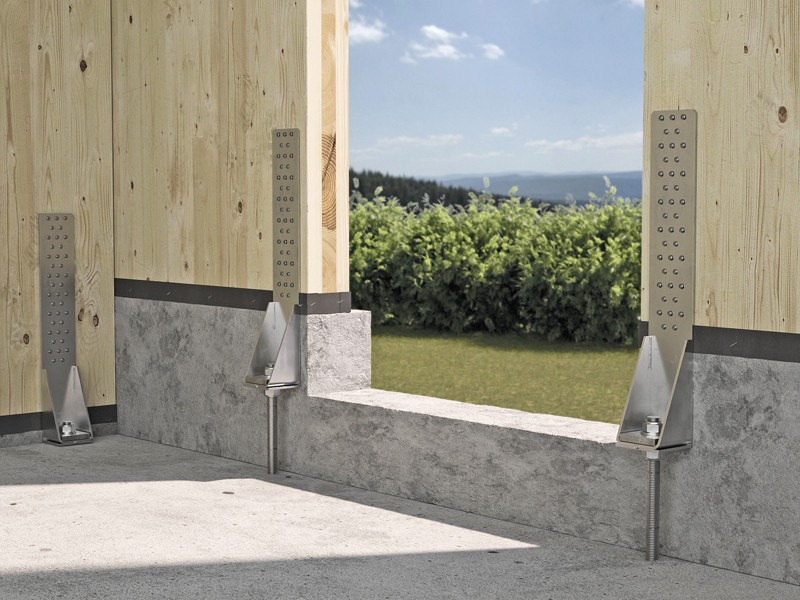

WHT es el hold down ideal para conexiones de tracción entre forjados de madera y núcleo de contraviento en edificios híbridos madera-hormigón. El anclaje de las paredes ligeras o pesadas al hormigón mediante WHT es posible tanto en construcciones nuevas como en intervenciones de rehabilitación.
Máxima versatilidad, resistencia garantizada y libertad de fijación para cualquier necesidad estructural con WHT.
Documentación
Ficha técnica
|
|
|---|---|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
WHT
| CÓDIGO | info | H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| WHT15 | - | 250 | 2.5 | 20 |
| WHT20 | - | 290 | 3 | 20 |
| WHT30 | Diciembre 2024 | 400 | 3 | 10 |
| WHT40 | Diciembre 2024 | 480 | 4 | 10 |
| WHT55 | - | 600 | 5 | 10 |
WHTW
| CÓDIGO | Ø
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|
| WHTW6016 | 18 | 6 | 120 |
| WHTW6020 | 22 | 6 | 120 |
| WHTW8020 | 22 | 10 | 50 |
| WHTW8024 | 26 | 10 | 50 |
| WHTW8024L | 26 | 12 | 40 |
XYLOFON WASHER - WHT
| CÓDIGO | P
[mm]
|
B
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| XYLW806060 | 60 | 60 | 6 | 10 |
| XYLW808080 | 80 | 80 | 6 | 10 |
