ANGULAR DE TRACCIÓN PARA CASAS
WKR
Los angulares de tracción para casas WKR son ideales para las uniones de tracción en paredes de timber frame o CLT. Son una solución económica pero eficiente en todas las aplicaciones que requieran valores ordinarios de resistencia a la tracción.

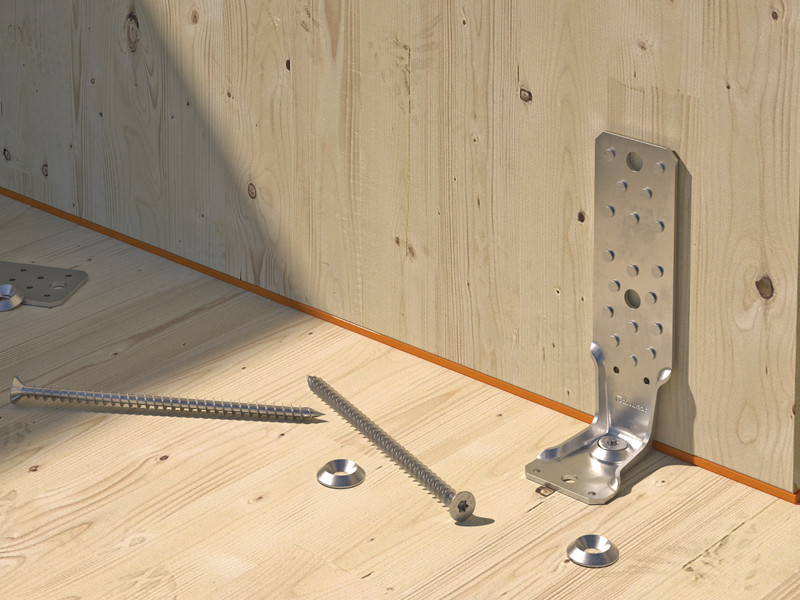

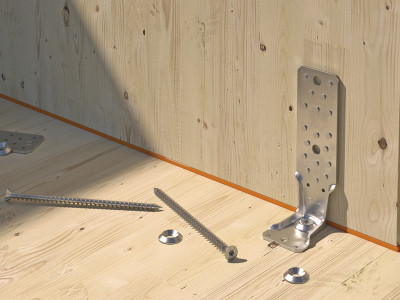

Se caracterizan por una base reforzada y un espesor considerable, ideales para garantizar buenas resistencias a la tracción y para fuerzas fuera del plano de la pared. Se fijan al hormigón mediante anclajes químicos, mecánicos o atornillables. La certificación para la colocación en madera permite fijarlos a la base de manera tradicional con barra cruzada roscada o bien con conectores todo rosca VGS o tornillos para placas HBS PLATE. El uso de tornillos está especialmente indicado en el caso de que el espesor de la pared varíe de un piso a otro.
WKR, los angulares de tracción para casas de madera que aseguran versatilidad y fiabilidad.

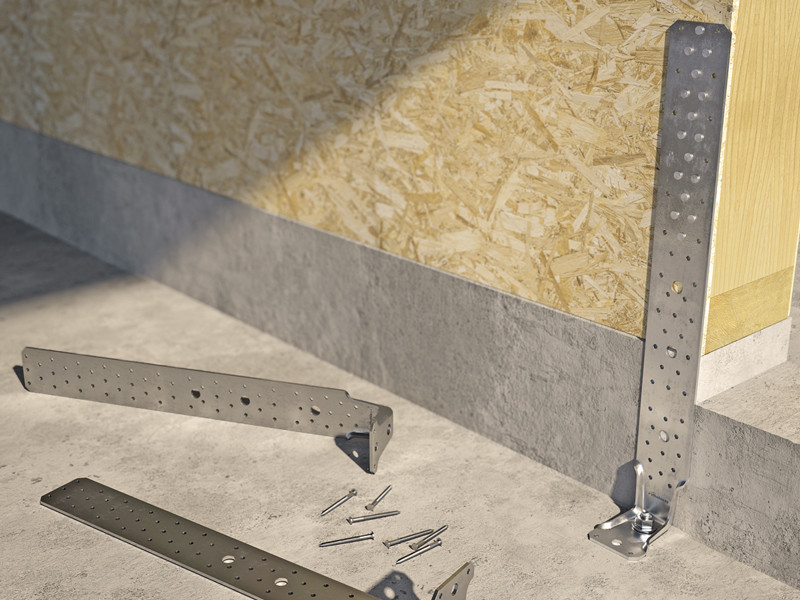

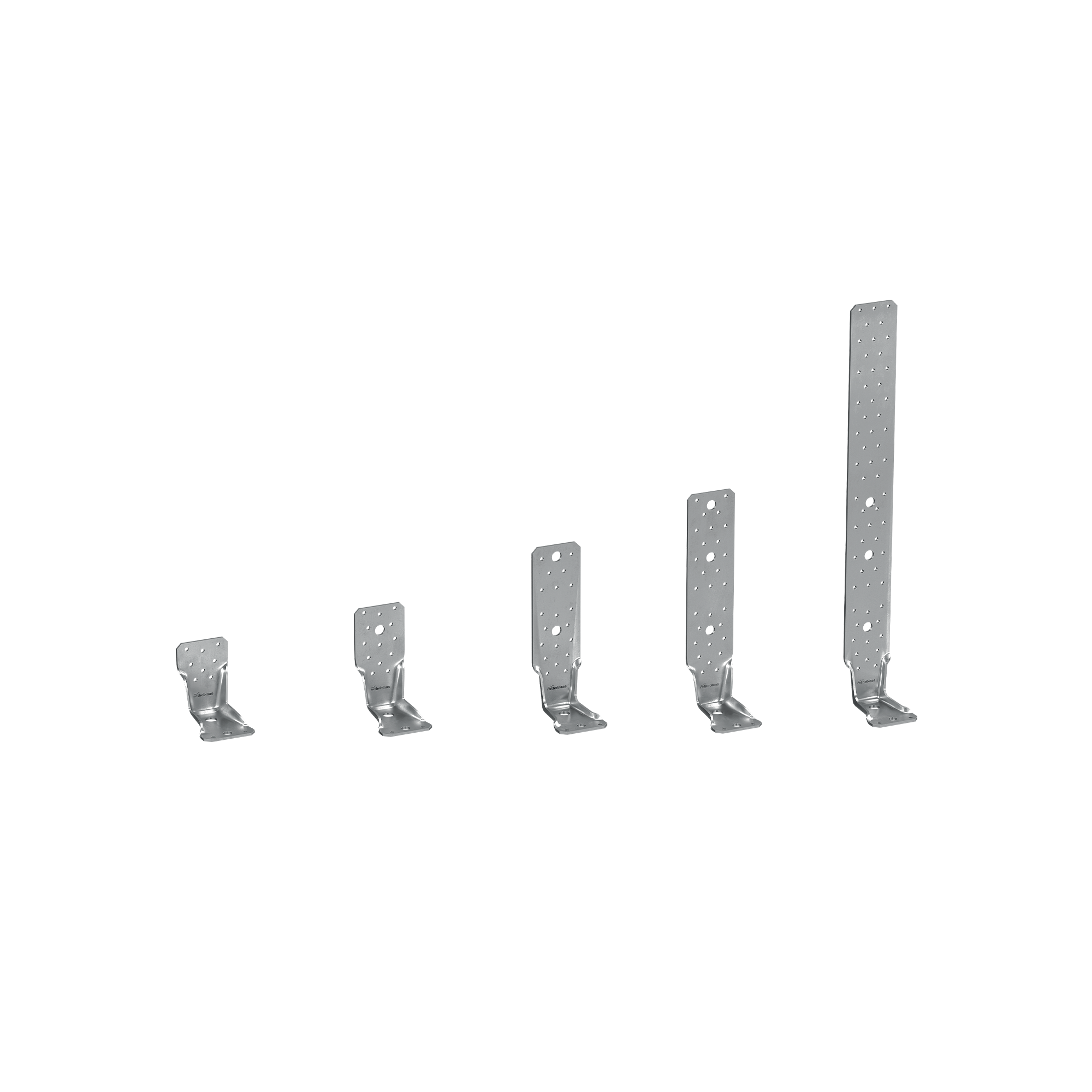

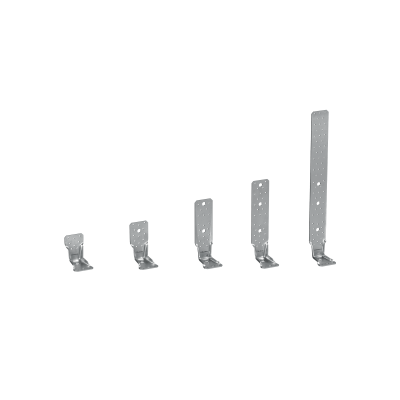

Gracias a los numerosos esquemas de clavado certificados y a los cinco modelos de angular, es posible disponer siempre de la mejor solución para paredes de timber frame o CLT, colocadas sobre lecho de mortero, viga de base o cadenas o dalas de hormigón de hasta 370 mm de espesor.

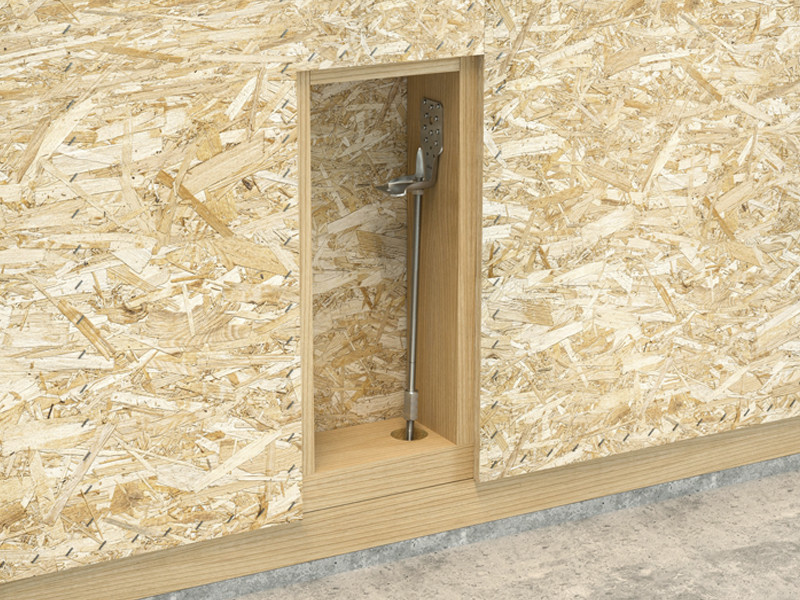

El angular está certificado para su colocación tradicional con pie apoyado al suelo o bien con pie realzado (presencia de espacio) para responder también a exigencias especiales. En paredes de timber frame prefabricadas es posible preinstalar el anclaje en el hormigón y el angular en la pared. Con una tuerca de unión MUT 6334 y una barra roscada se puede completar la conexión y gestionar todas las tolerancias de colocación.
Documentación
Ficha técnica
|
|
---|---|
Certification ETA
|
|
Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
WKR
CÓDIGO | H
[mm]
|
unid. |
---|---|---|
WKR9530 | 95 | 25 |
WKR13535 | 135 | 25 |
WKR21535 | 215 | 25 |
WKR28535 | 287 | 25 |
WKR53035 | 530 | 10 |
